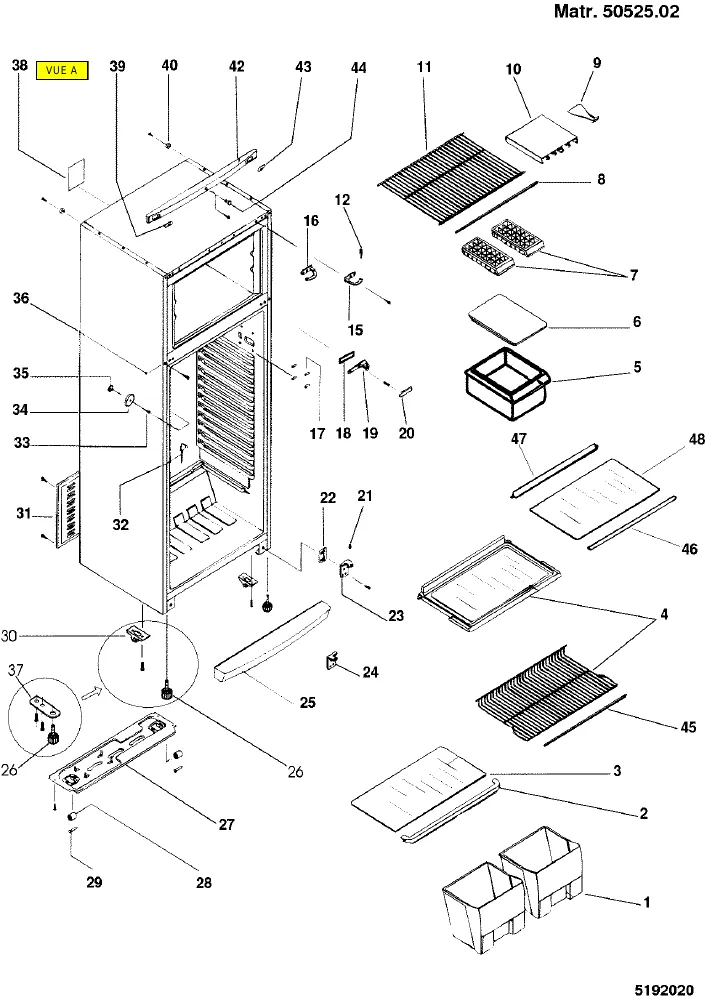

Vue éclatée réfrigérateur HOTPOINT-ARISTON EDFV450XSEU 17379
Découvrez la vue éclatée complète réfrigérateur HOTPOINT-ARISTON EDFV450XSEU 17379, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HOTPOINT-ARISTON EDFV450XSEU 17379 et éviter les pannes imprévues. 34 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON EDFV450XSEU 17379 référence 34 pièces détachées, dont balconnet froid bouteilles, ampoule froid 15w e14 240v rec0007, cache froid lampe, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : Thermostat Froid K59L4113 A030260 (repère 8, 50.24 €) · BAC Froid Dégivrage COMPRESSEUR ZEM (repère 12, 17.85 €) · PATIN Froid COMPRESSEUR (repère 20, 5.05 €) · MOTEUR Froid VENTILTEUR COMPRESSEUR (repère 22, 58.61 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : BAC Froid Dégivrage COMPRESSEUR ZEM (repère 12, 17.85 €) · TIGE Froid DEGIVRAGE (repère 32, 9.39 €) · COUVERCLE Froid MOTEUR VENTILATEUR = EPU²ISE (repère 42) · MOTEUR Froid VENTILATEUR+HELICE (repère 43, 63.66 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : JOINT Froid AMORTISSEUR MOTEUR (repère 21, 4.83 €) · MOTEUR Froid Ventilation (repère 22, 70.27 €) · MOTEUR Froid VENTILTEUR COMPRESSEUR (repère 22, 58.61 €) · COUVERCLE Froid MOTEUR VENTILATEUR = EPU²ISE (repère 42).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : DOUILLE Froid CHARNIERE D+G (repère 9, 11.2 €) · DOUILLE Froid CHARNIERE Gauche (repère 10, 4.82 €) · POIGNEE Froid PORTE Réfrigérateur EPUISE (repère 13) · DOUILLE Froid Charnière PORTE (repère 21, 16.02 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Thermostat Froid K59L4113 A030260 (repère 8, 50.24 €) · PATIN Froid COMPRESSEUR (repère 20, 5.05 €) · JOINT Froid AMORTISSEUR MOTEUR (repère 21, 4.83 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
