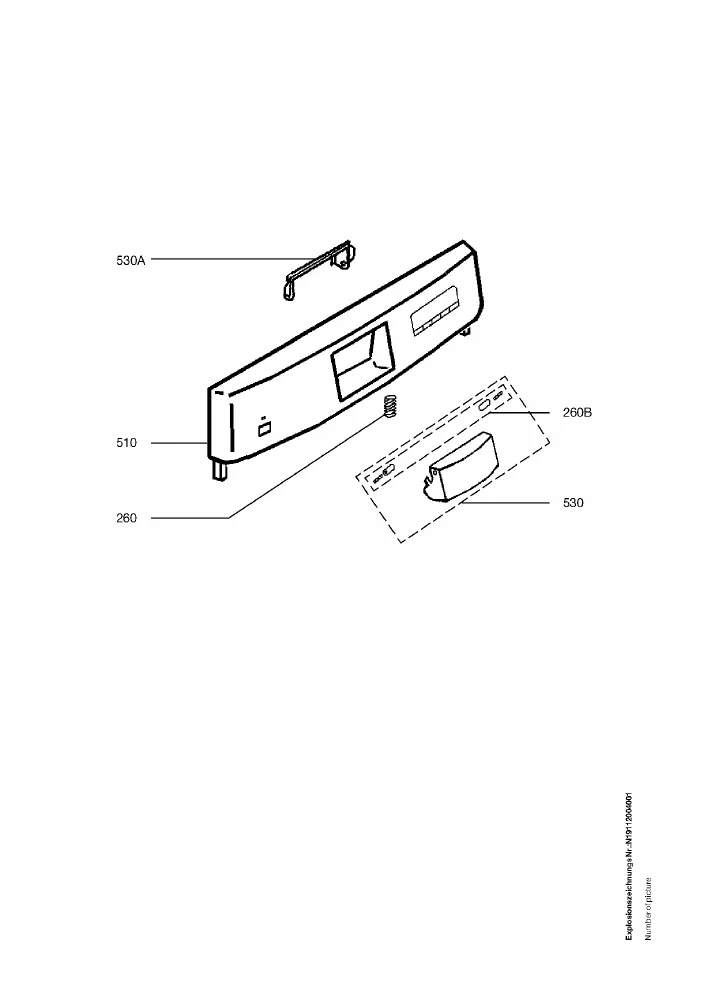

Vue éclatée lave vaisselle AEG FAV80860M 91137103000
Découvrez la vue éclatée complète lave vaisselle AEG FAV80860M 91137103000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle AEG FAV80860M 91137103000 et éviter les pannes imprévues. 73 pièces référencées.
Cette vue éclatée AEG FAV80860M 91137103000 référence 73 pièces détachées, dont moteur lave-vaisselle cyclage, interrupteur lave-vaisselle micro, interrupteur lave-vaisselle flotteur, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle AEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : Pompe de vidange Lave-Vaisselle VIDANGE 58967 PLASET (repère 4, 78.93 €) · DURITE Lave-Vaisselle BAC POMPE VIDANGE (repère 110, 18.55 €) · TUYAU Lave-Vaisselle VIDANGE (repère 112, 50.81 €) · FILTRE Lave-Vaisselle FOND CUVE (repère 120, 43.24 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE (repère 4, 122.14 €) · ECROU Lave-Vaisselle BRAS Supérieur (repère 106, 34.08 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 127, 50.44 €) · JOINT Lave-Vaisselle SUPPORT BRAS SUPP (repère 130, 18.06 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : DURITE Lave-Vaisselle RESISTANCE CUVE (repère 110, 22.62 €) · DURITE Lave-Vaisselle BAC POMPE VIDANGE (repère 110, 18.55 €) · DURITE Lave-Vaisselle EN Y (repère 110, 40.28 €) · DURITE Lave-Vaisselle COUDE BAC (repère 110, 29.47 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : SONDE Lave-Vaisselle TEMPERATURE (repère 48, 40.58 €) · DURITE Lave-Vaisselle RESISTANCE CUVE (repère 110, 22.62 €) · JOINT Lave-Vaisselle SONDE TH (repère 130, 11 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : Charnière Lave-Vaisselle PORTE Gauche OU Droit (repère 308, 80.04 €) · CABLE Lave-Vaisselle CHARNIERE (repère 509, 23.31 €) · SUPPORT Lave-Vaisselle CABLE CHARNIERE (repère 509, 25.53 €) · POULIE Lave-Vaisselle TENDEUR CABLE CHARNIERE E (repère 523).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Vaisselle 3uf cosses 6.3mm (repère 11, 10.45 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITE 0.27UF(x2)+1m 411133002DP (repère 11) · COUVERCLE Lave-Vaisselle + JOINT (repère 118, 28.58 €) · FILTRE Lave-Vaisselle FOND CUVE (repère 120, 43.24 €) · FILTRE Lave-Vaisselle TAMIS (repère 120, 57.21 €) · JOINT Lave-Vaisselle SUPPORT BRAS SUPP (repère 130, 18.06 €) · JOINT Lave-Vaisselle SONDE TH (repère 130, 11 €) · JOINT Lave-Vaisselle AIRBREAK/CUVE (repère 130)
