Vue éclatée lave linge AEG L86741 91400256000
Découvrez la vue éclatée complète lave linge AEG L86741 91400256000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge AEG L86741 91400256000 et éviter les pannes imprévues. 30 pièces référencées.

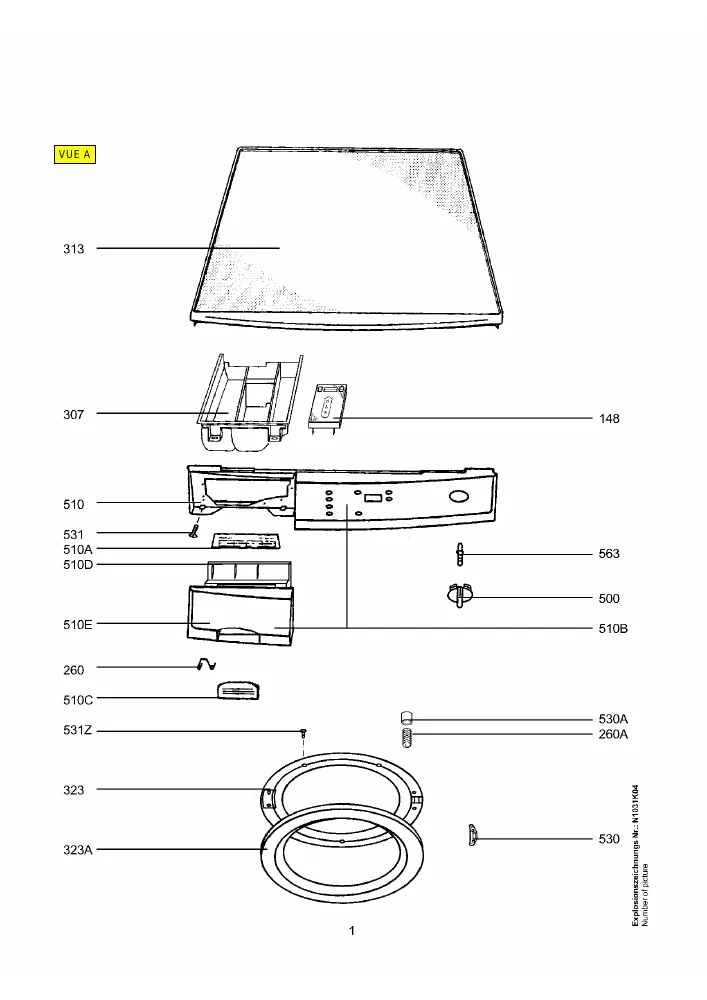

Cette vue éclatée AEG L86741 91400256000 référence 30 pièces détachées, dont programmateur lave-linge, moteur lave-linge, electrovanne lave-linge 3 voies, avec leur position sur le schéma constructeur.
Réparer son lave-linge AEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 125, 21.67 €) · JOINT Lave-Linge CUVE (repère 130, 29.68 €) · JOINT Lave-Linge ELECTROVANNE (repère 999, 12.06 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1184J6 (repère 253, 29.21 €) · CHARBON Lave-Linge MOTEUR (lot de 2) (repère 999, 26.78 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge PLASET 63231 30w (repère 6, 78.12 €) · Pompe de vidange Lave-Linge PLASET 63808 22w (repère 6, 70.35 €) · Pompe de vidange Lave-Linge (repère 145, 78.62 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge (repère 251, 33.26 €) · RESSORT Lave-Linge CUVE (repère 260, 18.32 €) · RESSORT Lave-Linge TIROIR (repère 260, 4.47 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Résistance Lave-Linge 1950W (repère 10, 57.76 €) · SONDE Lave-Linge TEMPERATURE (repère 999, 38.23 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 125, 21.67 €) · JOINT Lave-Linge CUVE (repère 130, 29.68 €) · AMORTISSEUR Lave-Linge (repère 251, 33.26 €) · COURROIE Lave-Linge 1184J6 (repère 253, 29.21 €) · CHARBON Lave-Linge MOTEUR (lot de 2) (repère 999, 26.78 €) · JOINT Lave-Linge ELECTROVANNE (repère 999, 12.06 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
