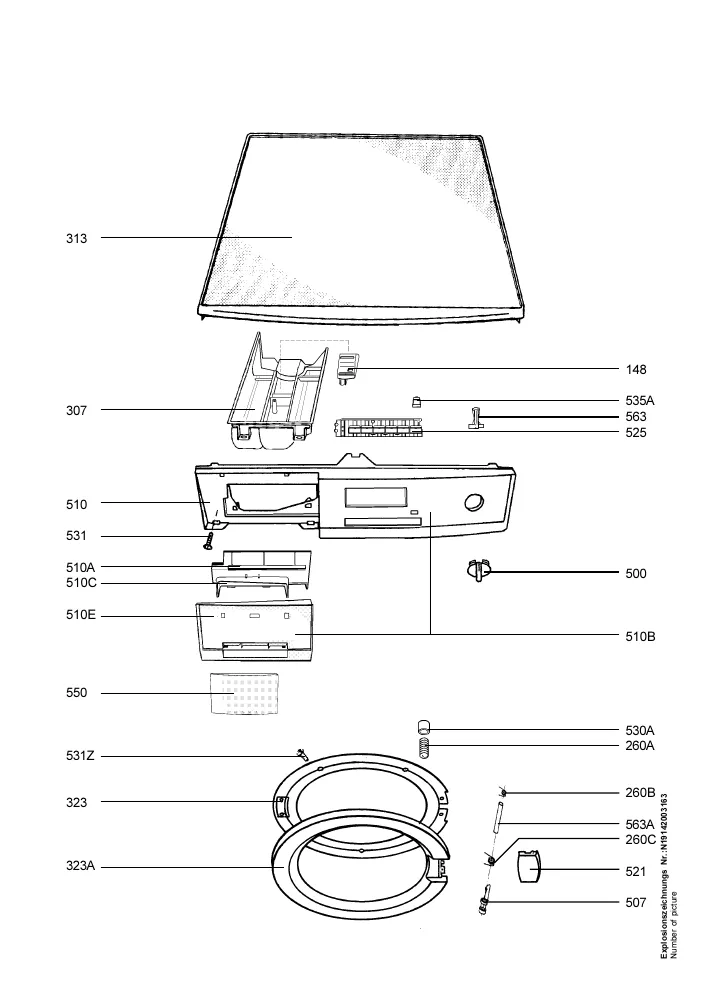

Vue éclatée lave linge AEG LAV88810 91400332300
Découvrez la vue éclatée complète lave linge AEG LAV88810 91400332300, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge AEG LAV88810 91400332300 et éviter les pannes imprévues. 32 pièces référencées.
Cette vue éclatée AEG LAV88810 91400332300 référence 32 pièces détachées, dont securite lave-linge porte dl-s1 bitron, résistance lave-linge 1950w, piece definitivement epuisee en usine, avec leur position sur le schéma constructeur.
Réparer son lave-linge AEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge BOITE-CUVE (repère 115, 44.41 €) · JOINT Lave-Linge HUBLOT (repère 115, 71.36 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 125, 22.92 €) · JOINT Lave-Linge CORPS POMPE (repère 130, 11.23 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1184J6 (repère 253, 27.71 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge 292185 290943 (repère 6, 27.74 €) · JOINT Lave-Linge CORPS POMPE (repère 130, 11.23 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

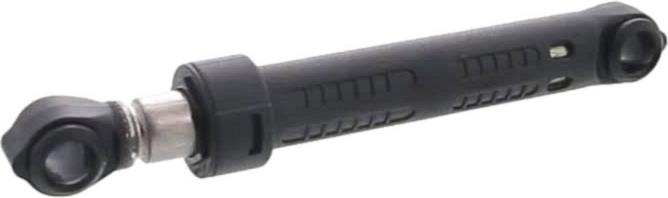

Sur cette vue : AMORTISSEUR Lave-Linge UNITAIRE (repère 251, 35.51 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 255, 44.43 €) · RESSORT Lave-Linge SUSPENSSION (repère 260, 21.34 €) · RESSORT Lave-Linge TIROIR (repère 260, 4.66 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Résistance Lave-Linge 1950W (repère 10, 53.97 €) · SONDE Lave-Linge TEMPERATURE (repère 999, 42.76 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge HUBLOT (repère 115, 71.36 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 125, 22.92 €) · JOINT Lave-Linge CORPS POMPE (repère 130, 11.23 €) · JOINT Lave-Linge CUVE AVANT/ARRIERE (repère 130, 28.37 €) · AMORTISSEUR Lave-Linge UNITAIRE (repère 251, 35.51 €) · COURROIE Lave-Linge 1184J6 (repère 253, 27.71 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 255, 44.43 €) · AXE Lave-Linge AMORTISSEUR (repère 563, 3.66 €)
