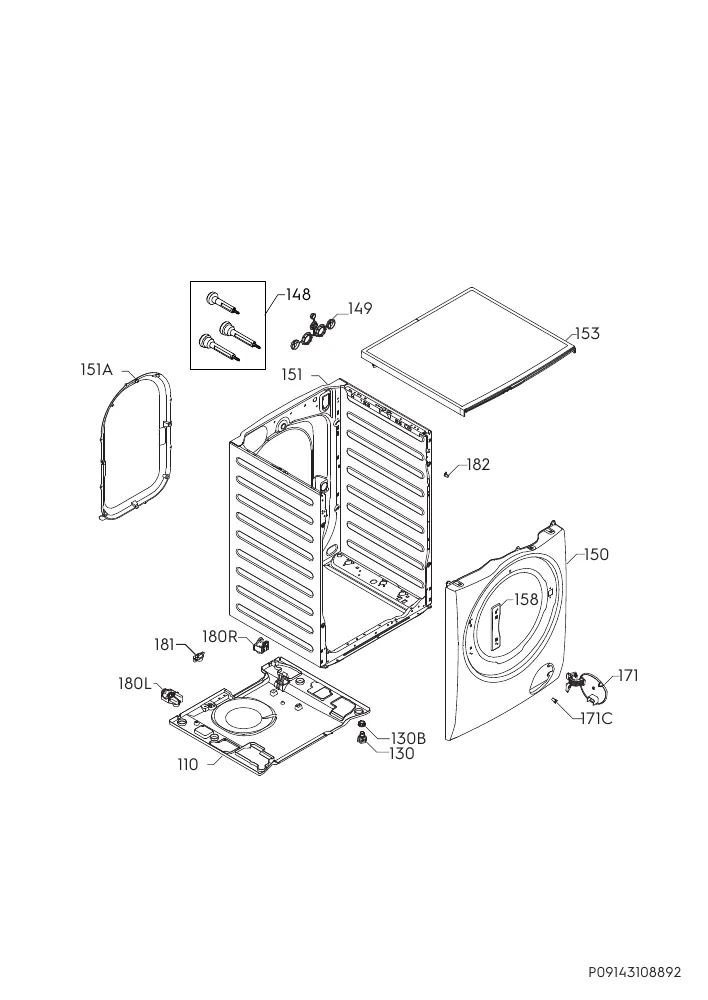

Vue éclatée lave linge AEG L7FEE169D 91455048500
Découvrez la vue éclatée complète lave linge AEG L7FEE169D 91455048500, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge AEG L7FEE169D 91455048500 et éviter les pannes imprévues. 30 pièces référencées.
Cette vue éclatée AEG L7FEE169D 91455048500 référence 30 pièces détachées, dont ecrou lave-linge pied, tole lave-linge arriere, dessus top, avec leur position sur le schéma constructeur.
Réparer son lave-linge AEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT (repère 608, 25.8 €) · JOINT Lave-Linge HUBLOT (repère 608, 115.87 €) · JOINT Lave-Linge CORPS POMPE (repère 841, 10.26 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1195J6 MAEL (repère 602, 17.31 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE BPX2-75 30W (repère 506, 29.21 €) · PLATINE Lave-Linge MOTEUR POMPE (repère 557, 141.84 €) · TUYAU Lave-Linge VIDANGE (repère 831, 39.47 €) · JOINT Lave-Linge CORPS POMPE (repère 841, 10.26 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge 80N + AXE (repère 623, 41.52 €) · AXE Lave-Linge AMORTISSEUR (repère 623, 7.71 €) · RESSORT Lave-Linge CUVE (repère 624, 19.56 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1950w + SONDE (repère 510, 60.64 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COURROIE Lave-Linge 1195J6 MAEL (repère 602, 17.31 €) · COLLIER Lave-Linge JOINT HUBLOT (repère 608, 25.8 €) · JOINT Lave-Linge HUBLOT (repère 608, 115.87 €) · AMORTISSEUR Lave-Linge 80N + AXE (repère 623, 41.52 €) · AXE Lave-Linge AMORTISSEUR (repère 623, 7.71 €) · JOINT Lave-Linge CORPS POMPE (repère 841, 10.26 €) · FILTRE Lave-Linge COMPLET (repère 841, 18.14 €)
