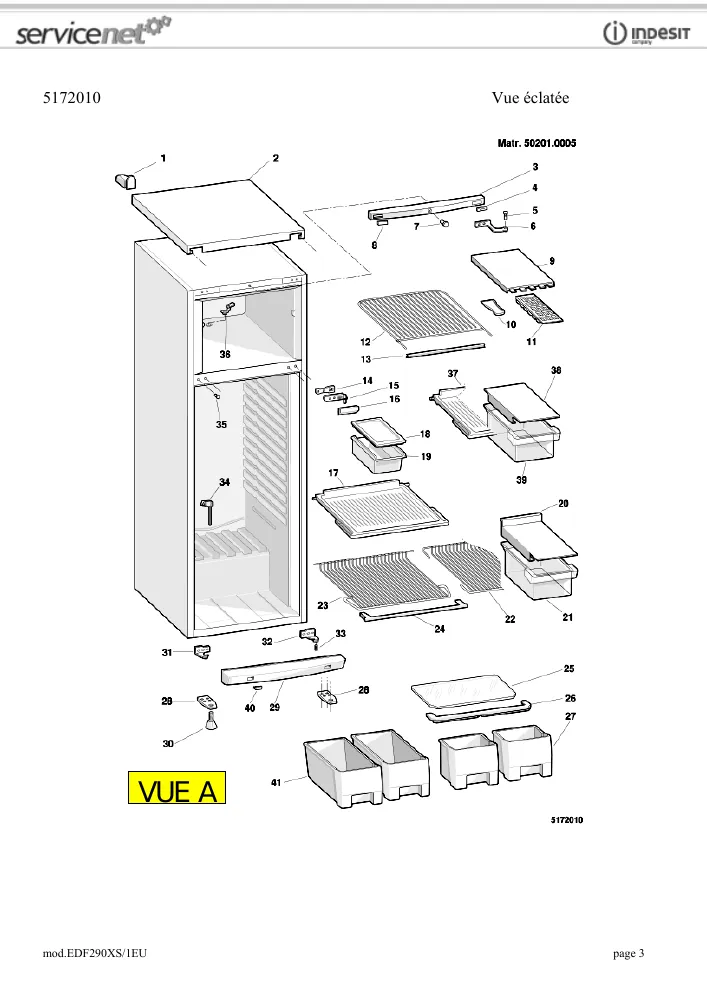

Vue éclatée réfrigérateur HOTPOINT-ARISTON EDF290XS.1EU EDF290XS1EU 16062
Découvrez la vue éclatée complète réfrigérateur HOTPOINT-ARISTON EDF290XS.1EU EDF290XS1EU 16062, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HOTPOINT-ARISTON EDF290XS.1EU EDF290XS1EU 16062 et éviter les pannes imprévues. 23 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON EDF290XS.1EU EDF290XS1EU 16062 référence 23 pièces détachées, dont cache froid ampoule, ampoule froid 15w e14 240v rec0007, charniere froid supérieur droit, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : MANETTE Froid Thermostat (repère 9, 17.97 €) · Thermostat Froid A 03 0125 K59L4075 (repère 11, 27.8 €) · COMPRESSEUR Froid NL7F R134A (repère 20, 143.91 €) · BAC Froid Dégivrage COMPRESSEUR ZEM (repère 24, 18.96 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : RACLETTE Froid DEGIVRAGE (repère 10, 8.99 €) · BAC Froid Dégivrage COMPRESSEUR ZEM (repère 24, 18.96 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur Droit (repère 6, 19.22 €) · AXE Froid DOUILLE CHARNIERE grise remplacé par blanc (repère 11, 10.64 €) · CHARNIERE Froid CENTRALE E (repère 15) · KIT Froid REVERS PORTE (repère 31, 36.21 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
MANETTE Froid Thermostat (repère 9, 17.97 €) · Thermostat Froid A 03 0125 K59L4075 (repère 11, 27.8 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
