Vue éclatée HOTPOINT-ARISTON KMG215 03234

Vue éclatée réfrigérateur HOTPOINT-ARISTON KMG215 03234

Name: HOTPOINT-ARISTON KMG215 03234
Brand: HOTPOINT-ARISTON
SKU: KMG215 03234

Découvrez la vue éclatée complète réfrigérateur HOTPOINT-ARISTON KMG215 03234, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HOTPOINT-ARISTON KMG215 03234 et éviter les pannes imprévues. 18 pièces référencées.

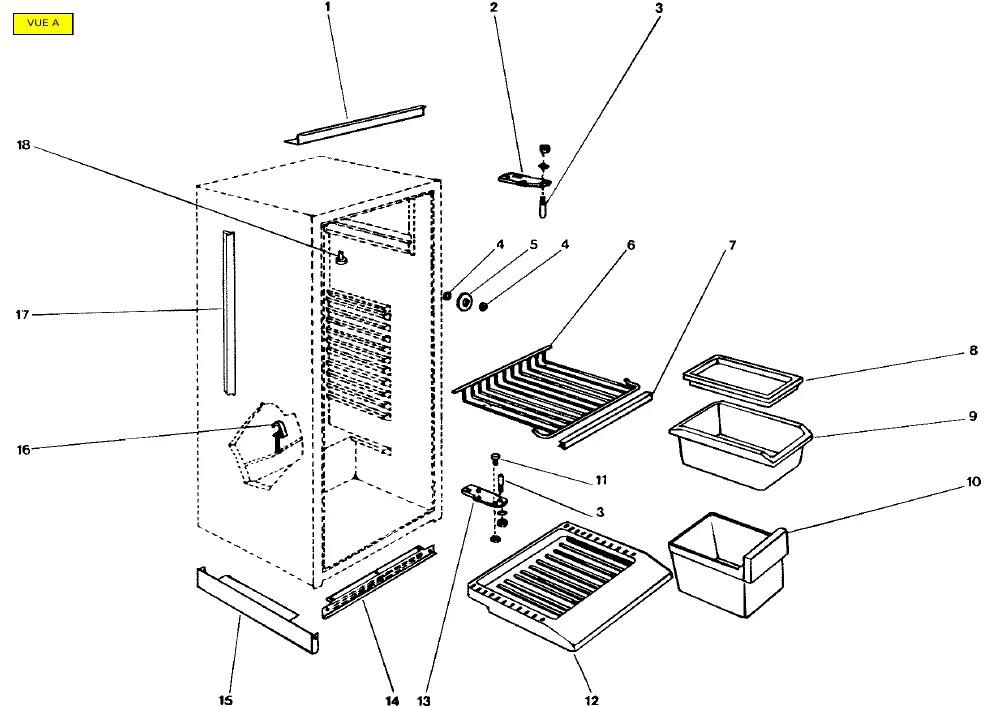

Cette vue éclatée HOTPOINT-ARISTON KMG215 03234 référence 18 pièces détachées, dont manette froid thermostat, douille froid charnière supérieur, rondelle froid, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur HOTPOINT-ARISTON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : MANETTE Froid Thermostat (repère 1, 21.23 €) · Thermostat Froid ATEA A13 0173 (repère 12, 49.25 €) · PATIN Froid COMPRESSEUR (repère 23, 5.37 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : RACLETTE Froid DEGIVRAGE (repère 18, 7.89 €) · BAC Froid DEGIVRAGE (repère 27, 14.27 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : DOUILLE Froid Charnière Supérieur (repère 1, 8.49 €) · JOINT Froid Réfrigérateur GRIS (repère 4, 69.61 €) · POIGNEE Froid PORTE FREEZER BLANCHE 90*20 (ENTRAXE 25MM) (repère 6, 22.72 €) · RESSORT Froid POIGNEE PORTE FREEZER (repère 7, 11.36 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

MANETTE Froid Thermostat (repère 1, 21.23 €) · JOINT Froid Réfrigérateur GRIS (repère 4, 69.61 €) · Thermostat Froid ATEA A13 0173 (repère 12, 49.25 €) · PATIN Froid COMPRESSEUR (repère 23, 5.37 €)
