Vue éclatée seche linge SHARP KD-GHB9S7EW2-FR KD-GHB9S7EW2 763639
Découvrez la vue éclatée complète seche linge SHARP KD-GHB9S7EW2-FR KD-GHB9S7EW2 763639, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge SHARP KD-GHB9S7EW2-FR KD-GHB9S7EW2 763639 et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
TUYAU Sèche-Linge EVACUATION DIRECTE
Prix indicatif : 9.99 €
KIT Sèche-Linge POMPE A CHALEUR 112G50BN (retour impératif pour garantie)
Prix indicatif : 214.2 €
FACADE Sèche-Linge RESERVOIR Blanc SHARP SF4-MID 42169477
Position : 1
Prix indicatif : 28.79 €
ISOLATION Lave-Linge DESSUS
Position : 3
Prix indicatif : 120.88 €
PLATINE Sèche-Linge DISPLAY F4 7719024700
Position : 5
Prix indicatif : 30.38 €
PLATINE Sèche-Linge F4 10763639 HPAl01
Position : 6
Prix indicatif : 81.8 €

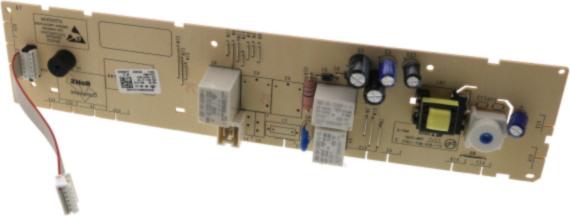

PLATINE Sèche-Linge F4 10763639 HPAl00
Position : 6
Prix indicatif : 86.25 €
BOITIER Sèche-Linge ARRIERE PLATINE
Position : 7
Prix indicatif : 20.6 €
SUPPORT Lave-Linge VOYANT DISPLAY
Position : 11
Prix indicatif : 12.23 €
AXE Lave-Linge MANETTE Programmateur
Position : 19
Prix indicatif : 3.57 €
MANETTE Sèche-Linge Programmateur P16A
Position : 20
Prix indicatif : 16.79 €
PLATINE Sèche-Linge DISPLAY ENSEMBLE
Position : 25
Prix indicatif : 27.23 €
CABLE Sèche-Linge SECURITE PORTE/PLATINE
Position : 102
Prix indicatif : 13.34 €
RESERVOIR Sèche-Linge 112LT
Position : 200
Prix indicatif : 41.74 €
TUBE Sèche-Linge GUIDE RESERVOIR
Position : 201
Prix indicatif : 12.58 €
BAC Sèche-Linge Inférieur + COUVERCLE RESERVOIR 112LT
Position : 204
Prix indicatif : 26.88 €
RESERVOIR Sèche-Linge 112LT
Position : 205
Prix indicatif : 40.85 €
ANNEAU Sèche-Linge AVANT "sans feutre"
Position : 300
Prix indicatif : 55.63 €
FEUTRE Sèche-Linge AVANT
Position : 301
Prix indicatif : 35.11 €
SUPPORT Sèche-Linge CAPTEUR 42161605
Position : 302
Prix indicatif : 12.16 €
SONDE Sèche-Linge HUMIDITE ENSEMBLE
Position : 305
Prix indicatif : 28.28 €
ROUE Sèche-Linge AVANT 75mm axe 8mm
Position : 307
Prix indicatif : 21.15 €
BAGUE Sèche-Linge ROUE
Position : 308
Prix indicatif : 8.02 €
LED Sèche-Linge SUR PLATINE
Position : 309
Prix indicatif : 24.31 €
FILTRE Sèche-Linge PELUCHES DOUBLE
Position : 314
Prix indicatif : 37 €
ISOLANT Sèche-Linge SONDE HUMIDITE
Position : 316
Prix indicatif : 6.83 €
ENJOLIVEUR Sèche-Linge HUBLOT
Position : 400
Prix indicatif : 28.53 €
AXE Lave-Linge CROCHET POIGNEE PORTE LG 50.78MM Droit 3.86MM
Position : 401
Prix indicatif : 4.05 €
CROCHET Sèche-Linge PORTE PLASTIQUE
Position : 402
Prix indicatif : 7.15 €
CONTRE PORTE Sèche-Linge HUBLOT
Position : 403
Prix indicatif : 29.54 €
JOINT Sèche-Linge HUBLOT
Position : 404
Prix indicatif : 21.17 €
CHARNIERE Sèche-Linge HUBLOT
Position : 405
Prix indicatif : 27.39 €
AXE Lave-Linge Charnière HUBLOT UNITAIRE
Position : 406
Prix indicatif : 5.06 €
HUBLOT Sèche-Linge VERRE
Position : 407
Prix indicatif : 27.53 €
ENJOLIVEUR Sèche-Linge PROTECTION HUBLOT
Position : 408
Prix indicatif : 23.6 €
JOINT Sèche-Linge CONTRE PORTE INTERIEUR/EXTERIEUR (MOUSSE AUTOCOLLANT)
Position : 410
Prix indicatif : 12.03 €
CONTRE POIGNEE Sèche-Linge
Position : 411
Prix indicatif : 8.33 €
PIED Sèche-Linge COMPLET
Position : 503
Prix indicatif : 7.31 €
POMPE Sèche-Linge RELEVAGE HANYU B13-6C
Position : 508
Prix indicatif : 56.33 €
Interrupteur Sèche-Linge SWITCH FLOTTEUR 3 COSSES remplacé par 2 COSSES
Position : 510
Prix indicatif : 25.65 €
BOITE Sèche-Linge Pompe de vidange
Position : 511
Prix indicatif : 22.41 €
ISOLANT Sèche-Linge ARRIERE BASE CONDENSEUR 320*5*5
Position : 512
Prix indicatif : 9.23 €
FIXATION Sèche-Linge MOTEUR
Position : 514
Prix indicatif : 5.64 €
JOINT Sèche-Linge BASE CONDENSEUR/ANNEAU AVANT
Position : 515
Prix indicatif : 9.5 €
JOINT Sèche-Linge THERMOSTAT PORTE
Position : 517
Prix indicatif : 4.18 €
SONDE Sèche-Linge ANNEAU AVANT ou COMPRESSEUR 2790115-12K *prom*
Position : 518
Prix indicatif : 9.07 €
CROCHET Sèche-Linge CONDENSEUIR
Position : 521
Prix indicatif : 6.45 €
CONDENSATEUR Sèche-Linge 11uF MOTEUR
Position : 524
Prix indicatif : 13.42 €
RESSORT Sèche-Linge
Position : 525
Prix indicatif : 7.55 €
PROTECTION Sèche-Linge MOUSSE MOTEUR
Position : 526
Prix indicatif : 5.09 €
BASE Sèche-Linge CONSENSEUR 112-113L HP
Position : 550
Prix indicatif : 64.2 €
Evaporateur Sèche-Linge 2 MODULES ALU
Position : 552
Prix indicatif : 63.99 €
SUPPORT Sèche-Linge SONDE
Position : 556
Prix indicatif : 8.54 €
FLOTTEUR Sèche-Linge POMPE
Position : 561
Prix indicatif : 9.33 €
MOTEUR Sèche-Linge VENTILATEUR 32044348 + SUPPORT
Position : 562
Prix indicatif : 29.59 €
JOINT Sèche-Linge TRAPPE CONDENSEUR
Position : 564
Prix indicatif : 11.91 €
TRAPPE Sèche-Linge CONDENSEUR
Position : 565
Prix indicatif : 19.96 €
SUPPORT Sèche-Linge COMPRESSEUR
Position : 566
Prix indicatif : 29.68 €
TRAPPE Sèche-Linge CONDENSEUR + JOINT + CROCHETS
Position : 567
Prix indicatif : 20.19 €
SUPPORT Sèche-Linge COMPRESSEUR
Position : 569
Prix indicatif : 148.99 €
RONDELLE Sèche-Linge COMPRESSEUR
Position : 570
Prix indicatif : 3 €
ENTRETOISE Sèche-Linge COMPRESSEUR
Position : 572
Prix indicatif : 5.27 €
CONDENSATEUR Sèche-Linge 15uF
Position : 573
Prix indicatif : 24.94 €
MOTEUR Sèche-Linge 7/8/9KG 100-112LT 45MM YXH-2-5L 282W 11uF
Position : 574
Prix indicatif : 104.5 €
TURBINE Sèche-Linge
Position : 575
Prix indicatif : 24.62 €
DESSUS Sèche-Linge TOP 112LT
Position : 602
Prix indicatif : 60.03 €
SUPPORT Sèche-Linge TAMBOUR ARRIERE
Position : 603
Prix indicatif : 18.44 €
TUYAU Sèche-Linge POMPE/RESERVOIR
Position : 604
Prix indicatif : 10.98 €
TUYAU Sèche-Linge POMPE/RESERVOIR RETOUR
Position : 605
Prix indicatif : 12.05 €
SUPPORT Sèche-Linge TUYAU
Position : 606
Prix indicatif : 4.96 €
JOINT Sèche-Linge PANNEAU ARRIERE
Position : 610
Prix indicatif : 15.66 €
JOINT Sèche-Linge ARRIERE TAMBOUR
Position : 612
Prix indicatif : 25.76 €
SUPPORT Sèche-Linge JOINT ARRIERE TAMBOUR
Position : 613
Prix indicatif : 21.37 €
JOINT Sèche-Linge FEUTRE ARRIERE TAMBOUR + SUPPORT
Position : 614
Prix indicatif : 52.09 €
CONDO Lave-Linge ANTIPARASITE DNF06-P(AFBAB) 0.47uF(x2)+2x25nF(Y2)
Position : 615
Prix indicatif : 29.43 €
PANNEAU Sèche-Linge Gauche OU Droit 112LT
Position : 617
Prix indicatif : 50.87 €
SUPPORT Sèche-Linge BANDEAU
Position : 620
Prix indicatif : 19.16 €
PORTE Sèche-Linge GAUCHE AMOVIBLE POMPE A CHALEUR
Position : 623
Prix indicatif : 17.66 €
CHARNIERE Sèche-Linge PORTE CONDENSEUR
Position : 624
Prix indicatif : 5.07 €
AXE Sèche-Linge CHARNIERE PORTE CONDENSEUR
Position : 625
Prix indicatif : 2.52 €
AIMANT Sèche-Linge 14*3mm
Position : 626
Prix indicatif : 5.3 €
SECURITE Sèche-Linge PORTE
Position : 627
Prix indicatif : 21.07 €
PANNEAU Sèche-Linge ARRIERE 608+609+610 HP Grand modèle
Position : 628
Prix indicatif : 45.87 €
PANNEAU Sèche-Linge AVANT
Position : 630
Prix indicatif : 63.06 €
CABLE Sèche-Linge Alimentation 3G1 1.5M (cosses phase et neutre droites)
Position : 633
Prix indicatif : 21.28 €
TAMBOUR Sèche-Linge COMPLET INOX 112LT
Position : 700
Prix indicatif : 114.04 €
COURROIE Sèche-Linge 7PH2012 2012PH7 2012H7
Position : 701
Prix indicatif : 26.97 €
VIS Lave-Linge 3.5*16
Position : 900
Prix indicatif : 3.73 €
VIS Lave-Linge 4*14 TSB INOX
Position : 901
Prix indicatif : 2.58 €
VIS Lave-Linge 4*12 TORX
Position : 903
Prix indicatif : 2.29 €
