Vue éclatée seche linge SHARP KD-HHH8S8EW3-FR KD-HHH8S8EW3 751131
Découvrez la vue éclatée complète seche linge SHARP KD-HHH8S8EW3-FR KD-HHH8S8EW3 751131, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge SHARP KD-HHH8S8EW3-FR KD-HHH8S8EW3 751131 et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
TUYAU Sèche-Linge EVACUATION DIRECTE
Prix indicatif : 11.76 €
TAMPON Lave-Linge TOUCHE SENSITIVE 12.5MM DIAM=7.5MM
Prix indicatif : 5.75 €
SUPPORT Sèche-Linge FACADE RESERVOIR Blanc QF4U 42193170
Position : 1
Prix indicatif : 24.01 €
ISOLATION Lave-Linge DESSUS
Position : 3
Prix indicatif : 118.94 €

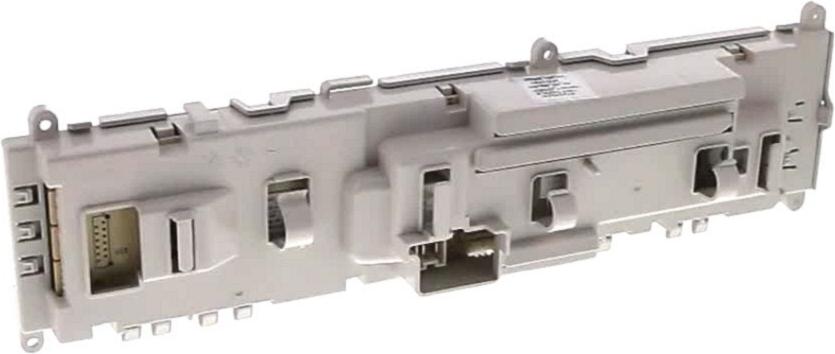

PLATINE Sèche-Linge F4U 10751131 HPCu00_30_45
Position : 6
Prix indicatif : 90.08 €
MANETTE Sèche-Linge Programmateur GRISE/NOIRE STRIEE P16B
Position : 20
Prix indicatif : 19.08 €
PLATINE Sèche-Linge DISPLAY F4U v01j
Position : 21
Prix indicatif : 76.23 €
SUPPORT Lave-Linge ENJOLIVEUR FACADE TIROIR LESSIVE
Position : 31
Prix indicatif : 24.81 €
BOITIER Sèche-Linge PLATINE INVERTER
Position : 51
Prix indicatif : 19.31 €
COUVERCLE Sèche-Linge BOITIER PLATINE INVERTER
Position : 52
Prix indicatif : 18.12 €
SUPPORT Sèche-Linge BOITIER PLATINE INVERTER
Position : 53
Prix indicatif : 11.03 €
RESERVOIR Sèche-Linge 112LT
Position : 200
Prix indicatif : 43.26 €
TUBE Sèche-Linge GUIDE RESERVOIR
Position : 201
Prix indicatif : 12.75 €
BAC Sèche-Linge Inférieur RESERVOIR
Position : 202
Prix indicatif : 33.72 €
COUVERCLE Sèche-Linge RESERVOIR
Position : 203
Prix indicatif : 26.62 €
BAC Sèche-Linge Inférieur + COUVERCLE RESERVOIR 112LT
Position : 204
Prix indicatif : 30.07 €
RESERVOIR Sèche-Linge 112LT
Position : 205
Prix indicatif : 44.42 €
ANNEAU Sèche-Linge AVANT "sans feutre"
Position : 300
Prix indicatif : 53.09 €
SUPPORT Sèche-Linge CAPTEUR 42161605
Position : 302
Prix indicatif : 11.99 €
SONDE Sèche-Linge HUMIDITE ENSEMBLE
Position : 305
Prix indicatif : 30.3 €
ROUE Sèche-Linge AVANT 75mm axe 8mm
Position : 307
Prix indicatif : 21.95 €
BAGUE Sèche-Linge ROUE
Position : 308
Prix indicatif : 8.33 €
LED Sèche-Linge SUR PLATINE
Position : 309
Prix indicatif : 21.82 €
DOUILLE Sèche-Linge ECLAIRAGE ARRIERE
Position : 312
Prix indicatif : 14.07 €
FILTRE Sèche-Linge PELUCHES DOUBLE
Position : 314
Prix indicatif : 36.7 €
ISOLANT Sèche-Linge SONDE HUMIDITE
Position : 316
Prix indicatif : 7.99 €
AXE Lave-Linge CROCHET POIGNEE PORTE LG 50.78MM Droit 3.86MM
Position : 401
Prix indicatif : 4.27 €
CROCHET Sèche-Linge PORTE PLASTIQUE
Position : 402
Prix indicatif : 6.59 €
JOINT Sèche-Linge HUBLOT
Position : 404
Prix indicatif : 18.28 €
CHARNIERE Sèche-Linge HUBLOT
Position : 405
Prix indicatif : 29.17 €
AXE Lave-Linge Charnière HUBLOT UNITAIRE
Position : 406
Prix indicatif : 4.57 €
HUBLOT Sèche-Linge VERRE
Position : 407
Prix indicatif : 42.78 €
ENJOLIVEUR Sèche-Linge PROTECTION HUBLOT
Position : 408
Prix indicatif : 24.23 €
JOINT Sèche-Linge CONTRE PORTE INTERIEUR/EXTERIEUR (MOUSSE AUTOCOLLANT)
Position : 410
Prix indicatif : 12.84 €
ENJOLIVEUR Sèche-Linge EXTERNE HUBLOT SILVER D20
Position : 420
Prix indicatif : 29.55 €
DOIGT Sèche-Linge Interrupteur PORTE
Position : 423
Prix indicatif : 8.98 €
CONTRE PORTE Sèche-Linge HUBLOT
Position : 426
Prix indicatif : 29.55 €
PIED Sèche-Linge
Position : 503
Prix indicatif : 5.96 €
POMPE Sèche-Linge RELEVAGE HANYU B13-6C
Position : 508
Prix indicatif : 54.05 €
Interrupteur Sèche-Linge SWITCH FLOTTEUR 3 COSSES remplacé par 2 COSSES
Position : 510
Prix indicatif : 24.33 €
BOITE Sèche-Linge Pompe de vidange
Position : 511
Prix indicatif : 23.97 €
ISOLANT Sèche-Linge ARRIERE BASE CONDENSEUR 320*5*5
Position : 512
Prix indicatif : 10.26 €
FIXATION Sèche-Linge MOTEUR
Position : 514
Prix indicatif : 6.14 €
JOINT Sèche-Linge BASE CONDENSEUR/ANNEAU AVANT
Position : 515
Prix indicatif : 8.88 €
JOINT Sèche-Linge THERMOSTAT PORTE
Position : 517
Prix indicatif : 4.29 €
SONDE Sèche-Linge ANNEAU AVANT ou COMPRESSEUR 2790115-12K *prom*
Position : 518
Prix indicatif : 9.47 €
CROCHET Sèche-Linge CONDENSEUIR
Position : 521
Prix indicatif : 7.22 €
RESSORT Sèche-Linge
Position : 525
Prix indicatif : 8.53 €
PROTECTION Sèche-Linge MOUSSE MOTEUR
Position : 526
Prix indicatif : 6.23 €
SUPPORT Sèche-Linge SONDE
Position : 556
Prix indicatif : 9.8 €
CACHE Sèche-Linge PASSAGE EAU
Position : 558
Prix indicatif : 10.93 €
COUVERCLE Sèche-Linge ECHANGEUR
Position : 559
Prix indicatif : 17.22 €
FLOTTEUR Sèche-Linge POMPE
Position : 561
Prix indicatif : 9.18 €
MOTEUR Sèche-Linge VENTILATEUR COMPRESSEUR RAH1238S1
Position : 562
Prix indicatif : 57.14 €
SUPPORT Sèche-Linge MOTEUR VENTILATEUR
Position : 563
Prix indicatif : 12.75 €
JOINT Sèche-Linge TRAPPE CONDENSEUR
Position : 564
Prix indicatif : 11.87 €
TRAPPE Sèche-Linge CONDENSEUR
Position : 565
Prix indicatif : 19.54 €
TRAPPE Sèche-Linge CONDENSEUR + JOINT + CROCHETS
Position : 567
Prix indicatif : 19.07 €
SUPPORT Sèche-Linge COMPRESSEUR
Position : 569
Prix indicatif : 147.85 €
RONDELLE Sèche-Linge COMPRESSEUR
Position : 570
Prix indicatif : 2.59 €
ENTRETOISE Sèche-Linge COMPRESSEUR
Position : 572
Prix indicatif : 5.97 €
CONDENSATEUR Sèche-Linge 20uF COMPRESSEUR
Position : 573
Prix indicatif : 17.9 €
MOTEUR Sèche-Linge INVERTER ASKOLL
Position : 574
Prix indicatif : 135.35 €
TURBINE Sèche-Linge
Position : 575
Prix indicatif : 24.82 €
DESHYDRATEUR Sèche-Linge 15g 1200mm D=1.4
Position : 576
Prix indicatif : 74.75 €
BASE Sèche-Linge CONSENSEUR 112-113L HP
Position : 580
Prix indicatif : 72.32 €
SUPPORT Sèche-Linge TAMBOUR ARRIERE
Position : 603
Prix indicatif : 19.84 €
TUYAU Sèche-Linge POMPE/RESERVOIR
Position : 604
Prix indicatif : 9.79 €
TUYAU Sèche-Linge POMPE/RESERVOIR RETOUR
Position : 605
Prix indicatif : 11.3 €
SUPPORT Sèche-Linge TUYAU
Position : 606
Prix indicatif : 5.43 €
JOINT Sèche-Linge PANNEAU ARRIERE
Position : 610
Prix indicatif : 15.65 €
JOINT Sèche-Linge ARRIERE TAMBOUR
Position : 612
Prix indicatif : 26.91 €
SUPPORT Sèche-Linge JOINT ARRIERE TAMBOUR
Position : 613
Prix indicatif : 25.62 €
JOINT Sèche-Linge FEUTRE ARRIERE TAMBOUR + SUPPORT
Position : 614
Prix indicatif : 51.86 €
CONDO Lave-Linge ANTIPARASITE DNF06-P(AFBAB) 0.47uF(x2)+2x25nF(Y2)
Position : 615
Prix indicatif : 26.55 €
PANNEAU Sèche-Linge Gauche OU Droit 112LT
Position : 617
Prix indicatif : 46.55 €
SUPPORT Sèche-Linge CABLE
Position : 618
Prix indicatif : 11.4 €
SUPPORT Sèche-Linge BANDEAU
Position : 620
Prix indicatif : 16.2 €
PORTE Sèche-Linge GAUCHE AMOVIBLE POMPE A CHALEUR
Position : 623
Prix indicatif : 18.59 €
CHARNIERE Sèche-Linge PORTE CONDENSEUR
Position : 624
Prix indicatif : 5.94 €
AXE Sèche-Linge CHARNIERE PORTE CONDENSEUR
Position : 625
Prix indicatif : 2.69 €
AIMANT Sèche-Linge 14*3mm
Position : 626
Prix indicatif : 5.74 €
SECURITE Sèche-Linge PORTE REVERSIBLE AVEC MS MS-686
Position : 627
Prix indicatif : 25.15 €
PANNEAU Sèche-Linge ARRIERE 608+609+610 HP Grand modèle
Position : 628
Prix indicatif : 44.44 €
SECURITE Sèche-Linge PORTE REVERSIBLE SANS MS MV-438V2
Position : 631
Prix indicatif : 21.48 €
COURROIE Sèche-Linge 7PH2012 2012PH7 2012H7
Position : 701
Prix indicatif : 25.85 €
Batteur Sèche-Linge
Position : 702
Prix indicatif : 17.71 €
VIS Lave-Linge 3.5*16
Position : 900
Prix indicatif : 3.64 €
VIS Lave-Linge 4*14 TSB INOX
Position : 901
Prix indicatif : 2.67 €
VIS Lave-Linge 4*12 TORX
Position : 903
Prix indicatif : 2.61 €
