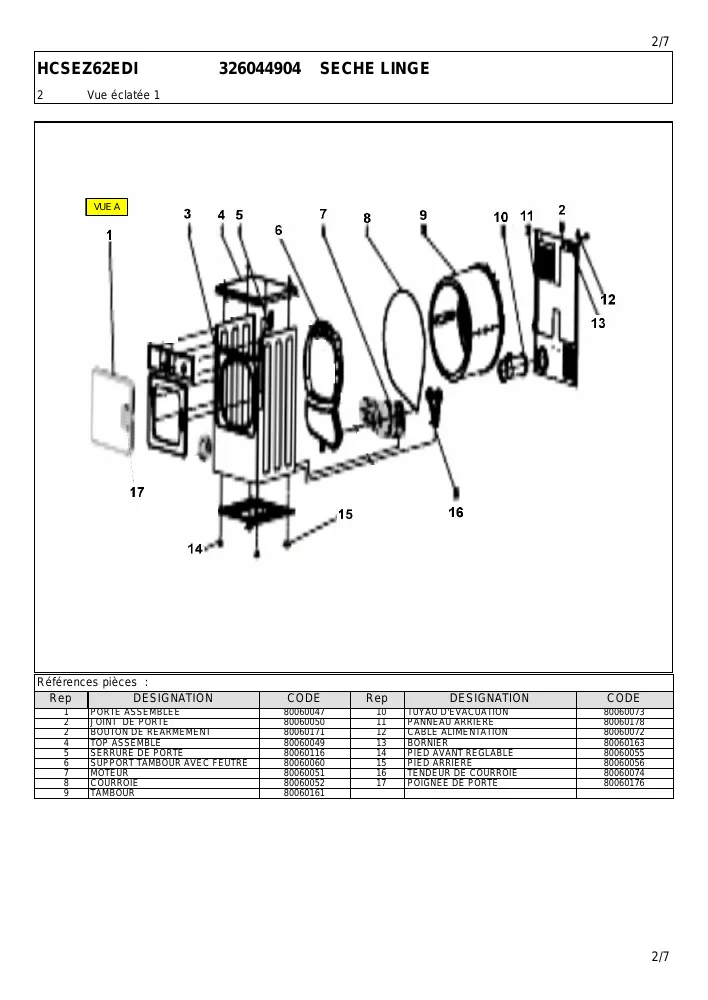

Vue éclatée seche linge Horn HCSEZ62EDI

Name: Horn HCSEZ62EDI
Brand: Horn
SKU: HCSEZ62EDI

Découvrez la vue éclatée complète seche linge Horn HCSEZ62EDI, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge Horn HCSEZ62EDI et éviter les pannes imprévues. 25 pièces référencées.

Cette vue éclatée Horn HCSEZ62EDI référence 25 pièces détachées, dont feutre sèche-linge, patin sèche-linge, tuyau sèche-linge evacuation, avec leur position sur le schéma constructeur.

Réparer son sèche-linge Horn : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

Sur cette vue : RESISTANCE Sèche-Linge (repère 1, 36.71 €) · THERMOSTAT Sèche-Linge 170°C KSD303 réarmable (repère 3, 11.23 €) · THERMOSTAT Sèche-Linge 85° (repère 5, 11.46 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : FIXATION Sèche-Linge MOTEUR (repère 6, 7.99 €) · COURROIE Sèche-Linge 1930PH6 (repère 8, 27.12 €) · CONDENSATEUR Sèche-Linge 10uF 450VAC R50241888 (repère 8, 26.8 €) · POULIE Sèche-Linge TENDEUR "kit complet" (repère 16, 44.9 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : FEUTRE Sèche-Linge (repère 0, 34.59 €) · PATIN Sèche-Linge (repère 0, 15.8 €) · SUPPORT Sèche-Linge TAMBOUR + FEUTRE (FILTRE BG150186) (repère 6, 113.03 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

Sur cette vue : TUYAU Sèche-Linge EVACUATION (31.6 €) · FILTRE Sèche-Linge PELUCHES (repère 1, 34.94 €) · SONDE Sèche-Linge TEMPERATURE (repère 4, 9.16 €) · SUPPORT Sèche-Linge TAMBOUR + FEUTRE (FILTRE BG150186) (repère 6, 113.03 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FEUTRE Sèche-Linge (repère 0, 34.59 €) · PATIN Sèche-Linge (repère 0, 15.8 €) · FILTRE Sèche-Linge PELUCHES (repère 1, 34.94 €) · THERMOSTAT Sèche-Linge 170°C KSD303 réarmable (repère 3, 11.23 €) · THERMOSTAT Sèche-Linge 85° (repère 5, 11.46 €) · SUPPORT Sèche-Linge TAMBOUR + FEUTRE (FILTRE BG150186) (repère 6, 113.03 €) · COURROIE Sèche-Linge 1930PH6 (repère 8, 27.12 €) · CONDENSATEUR Sèche-Linge 10uF 450VAC R50241888 (repère 8, 26.8 €)
