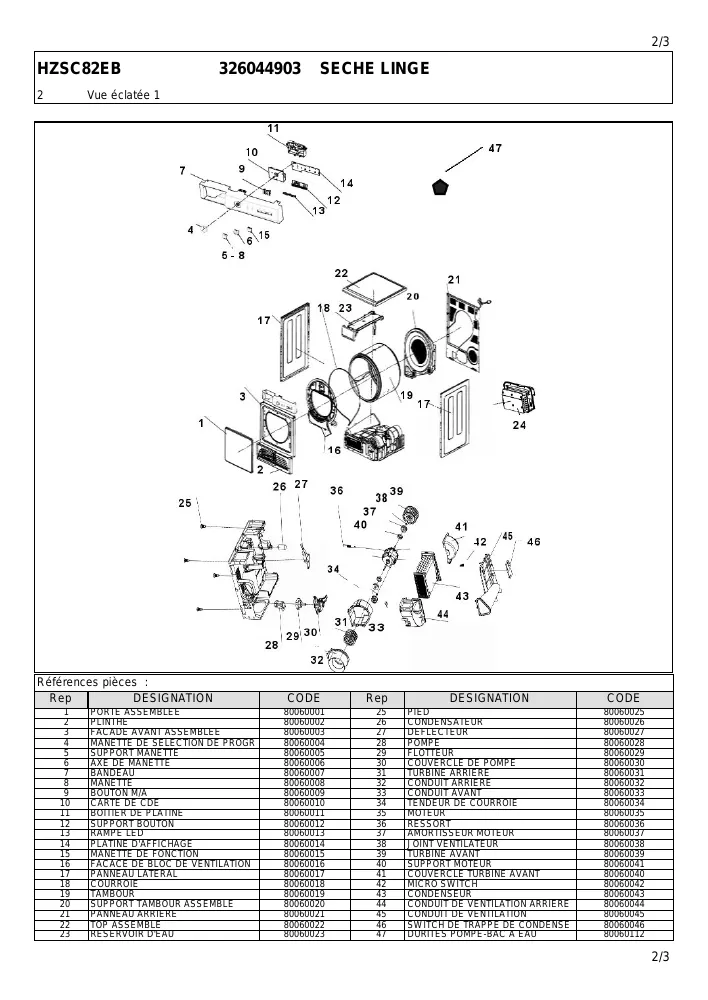

Vue éclatée seche linge Horn HZSC82EB

Name: Horn HZSC82EB
Brand: Horn
SKU: HZSC82EB

Découvrez la vue éclatée complète seche linge Horn HZSC82EB, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge Horn HZSC82EB et éviter les pannes imprévues. 17 pièces référencées.

Cette vue éclatée Horn HZSC82EB référence 17 pièces détachées, dont bouton sèche-linge m/a, platine sèche-linge commande, support sèche-linge bouton, avec leur position sur le schéma constructeur.

Réparer son sèche-linge Horn : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

Sur cette vue : RESISTANCE Sèche-Linge 2200W 230v (repère 24, 121.66 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : COURROIE Sèche-Linge 1950PH7 7PH1950 7PH1952 B14482230007 (repère 18, 28 €) · CONDENSATEUR Sèche-Linge 10uF 450VAC R50241888 (repère 26, 24.79 €) · POULIE Sèche-Linge TENDEUR (repère 34, 21.98 €) · RONDELLE Sèche-Linge POULIE (repère 38, 13.42 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COURROIE Sèche-Linge 1950PH7 7PH1950 7PH1952 B14482230007 (repère 18, 28 €) · CONDENSATEUR Sèche-Linge 10uF 450VAC R50241888 (repère 26, 24.79 €) · POULIE Sèche-Linge TENDEUR (repère 34, 21.98 €) · Interrupteur Sèche-Linge HK-14 Gauche 2 COSSES + 1 LAMELLE (repère 42, 12.32 €)
