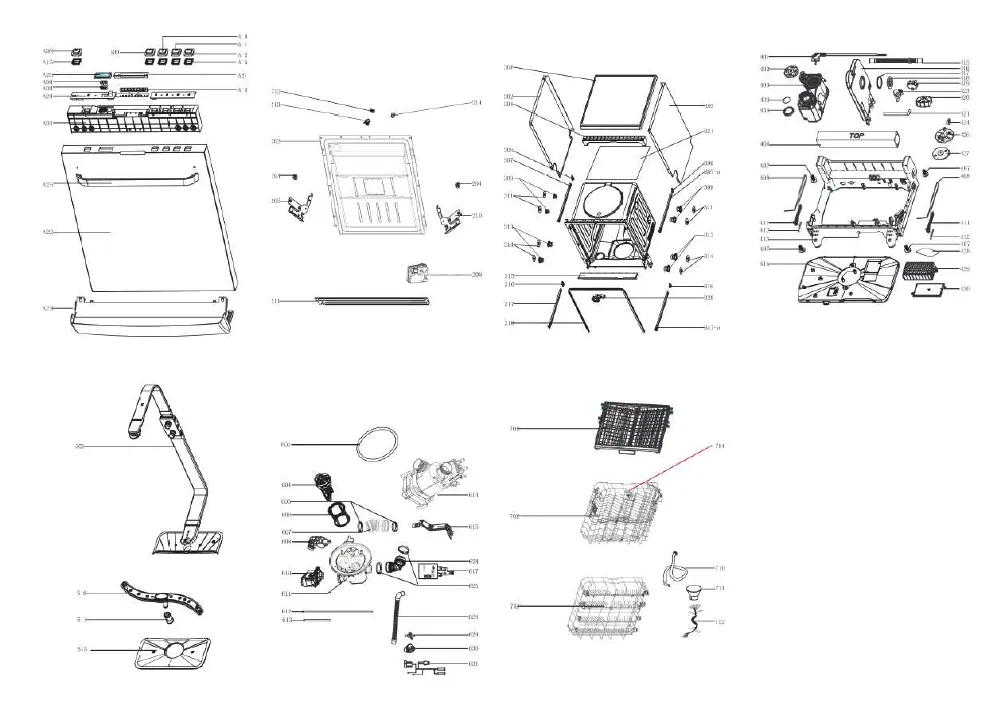

Vue éclatée lave vaisselle SABA LVS14C42M21PLIX
Découvrez la vue éclatée complète lave vaisselle SABA LVS14C42M21PLIX, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SABA LVS14C42M21PLIX et éviter les pannes imprévues. 73 pièces référencées.
Cette vue éclatée SABA LVS14C42M21PLIX référence 73 pièces détachées, dont touche lave-vaisselle, plinthe lave-vaisselle silver, douille lave-vaisselle charniere, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : TUYAU Lave-Vaisselle VIDANGE D/D + CLIPS FIXATION (repère 415, 20.56 €) · FILTRE Lave-Vaisselle TAMIS (repère 513, 25.8 €) · FILTRE Lave-Vaisselle MICRO (repère 606, 13.88 €) · DURITE Lave-Vaisselle POMPE CYCLAGE (repère 607, 19.23 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : BRAS Lave-Vaisselle ALIMENTATION (repère 501, 44.21 €) · BRAS Lave-Vaisselle INFERIEUR 453MM (repère 510, 28.29 €) · SUPPORT Lave-Vaisselle BRAS INFERIEUR (repère 511, 11.99 €) · DURITE Lave-Vaisselle POMPE CYCLAGE (repère 607, 19.23 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : Contre porte Lave-Vaisselle + JOINT BAS DE PORTE 585*635 BOITE PRODUIT CENTRAL CARRE (repère 202, 77.09 €) · JOINT Lave-Vaisselle TOUR PORTE (repère 318, 25.8 €) · BOUCHON Lave-Vaisselle BAC SEL (repère 402, 15.11 €) · BAC Lave-Vaisselle SEL (repère 403, 68.48 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : BOL LV+SONDE+MOTEUR DISTRIBUTEUR (repère 611, 95.85 €) · RESISTANCE Lave-Vaisselle HEATWELL 2596 1900W 230V (repère 614, 52.64 €) · CORPS Lave-Vaisselle POMPE + RESISTANCE 6730001610-01 6730001610-02 (repère 614, 98.12 €) · SONDE Lave-Vaisselle BLOC HYDRAULIQUE (repère 629, 16.53 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : DOUILLE Lave-Vaisselle CHARNIERE (repère 204, 7.42 €) · CHARNIERE Lave-Vaisselle GAUCHE (repère 205, 20.14 €) · CHARNIERE Lave-Vaisselle DROITE (repère 210, 18.15 €) · CABLE Lave-Vaisselle ALIMENTATION (repère 401, 63.93 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Contre porte Lave-Vaisselle + JOINT BAS DE PORTE 585*635 BOITE PRODUIT CENTRAL CARRE (repère 202, 77.09 €) · JOINT Lave-Vaisselle TOUR PORTE (repère 318, 25.8 €) · JOINT Lave-Vaisselle REPARTITEUR (repère 417, 7.35 €) · JOINT Lave-Vaisselle ECROU POT SEL (repère 433, 9.93 €) · FILTRE Lave-Vaisselle TAMIS (repère 513, 25.8 €) · JOINT Lave-Vaisselle BOL (repère 601, 14.51 €) · FILTRE Lave-Vaisselle MICRO (repère 606, 13.88 €) · JOINT POMPE (repère 614, 7.56 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
