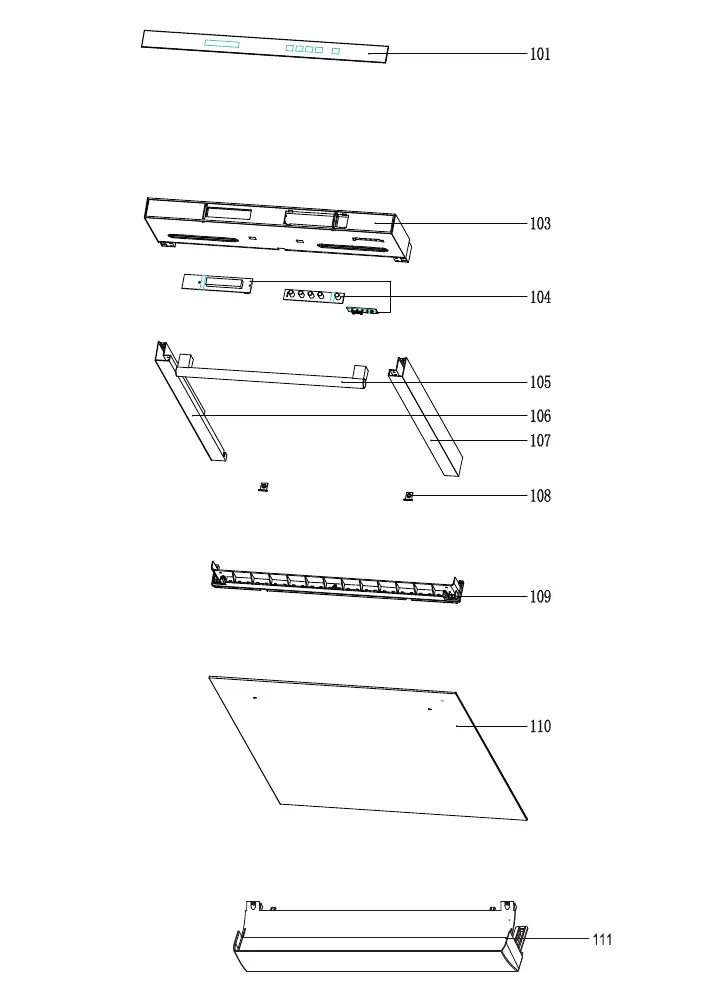

Vue éclatée lave vaisselle SABA LVS14C45MI17GLB 619716
Découvrez la vue éclatée complète lave vaisselle SABA LVS14C45MI17GLB 619716, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SABA LVS14C45MI17GLB 619716 et éviter les pannes imprévues. 58 pièces référencées.

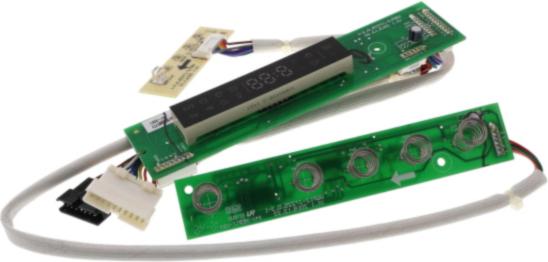

Cette vue éclatée SABA LVS14C45MI17GLB 619716 référence 58 pièces détachées, dont platine lave-vaisselle commande, facade lave-vaisselle porte verre, plinthe lave-vaisselle, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

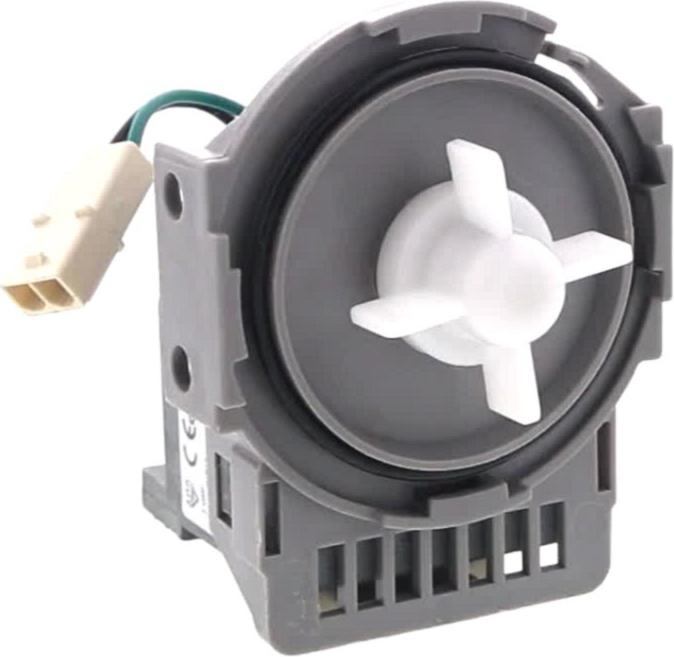

Sur cette vue : TUYAU Lave-Vaisselle VIDANGE D/D + CLIPS FIXATION (repère 427, 21.4 €) · POMPE Lave-Vaisselle VIDANGE PSB-01 (repère 611, 46.27 €) · FILTRE Lave-Vaisselle TAMIS (repère 612, 22.73 €) · FILTRE Lave-Vaisselle INTERNE (repère 613, 13.47 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle ALIMENTATION BRAS Supérieur + DOUCHETTE (repère 504, 46.18 €) · BRAS Lave-Vaisselle INFERIEUR (repère 511, 29.71 €) · SUPPORT Lave-Vaisselle BRAS INFERIEUR (repère 512, 11.36 €) · MOTEUR Lave-Vaisselle CYCLAGE (repère 616, 150.77 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : Contre porte Lave-Vaisselle + JOINT BAS PORTE (repère 202, 97.74 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 312, 26.07 €) · BAC Lave-Vaisselle SEL (repère 404, 71.86 €) · JOINT Lave-Vaisselle REPARTITEUR (repère 421, 6.58 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : JOINT Lave-Vaisselle RESISTANCE (repère 620, 21.87 €) · RESISTANCE Lave-Vaisselle 1800w (repère 621, 46.48 €) · SONDE Lave-Vaisselle TURBIDITEE (repère 624, 23.42 €) · SONDE Lave-Vaisselle TEMPERATURE (repère 625, 13.71 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.

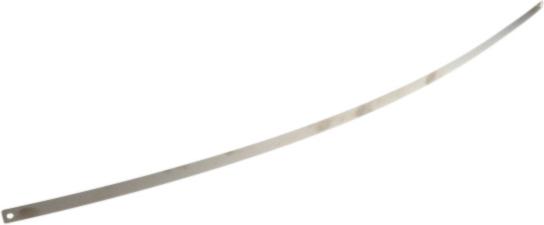

Sur cette vue : CROCHET Lave-Vaisselle VERROUILLAGE (repère 314, 13.49 €) · CABLE Lave-Vaisselle TENSION (repère 411, 14.29 €) · VIS Lave-Vaisselle FIXATION RESSORT (repère 414, 5.98 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Contre porte Lave-Vaisselle + JOINT BAS PORTE (repère 202, 97.74 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 312, 26.07 €) · JOINT Lave-Vaisselle REPARTITEUR (repère 421, 6.58 €) · JOINT Lave-Vaisselle BOL (repère 602, 10.29 €) · FILTRE Lave-Vaisselle TAMIS (repère 612, 22.73 €) · FILTRE Lave-Vaisselle INTERNE (repère 613, 13.47 €) · FILTRE Lave-Vaisselle MICRO (repère 614, 15.96 €) · JOINT Lave-Vaisselle RESISTANCE (repère 620, 21.87 €)
