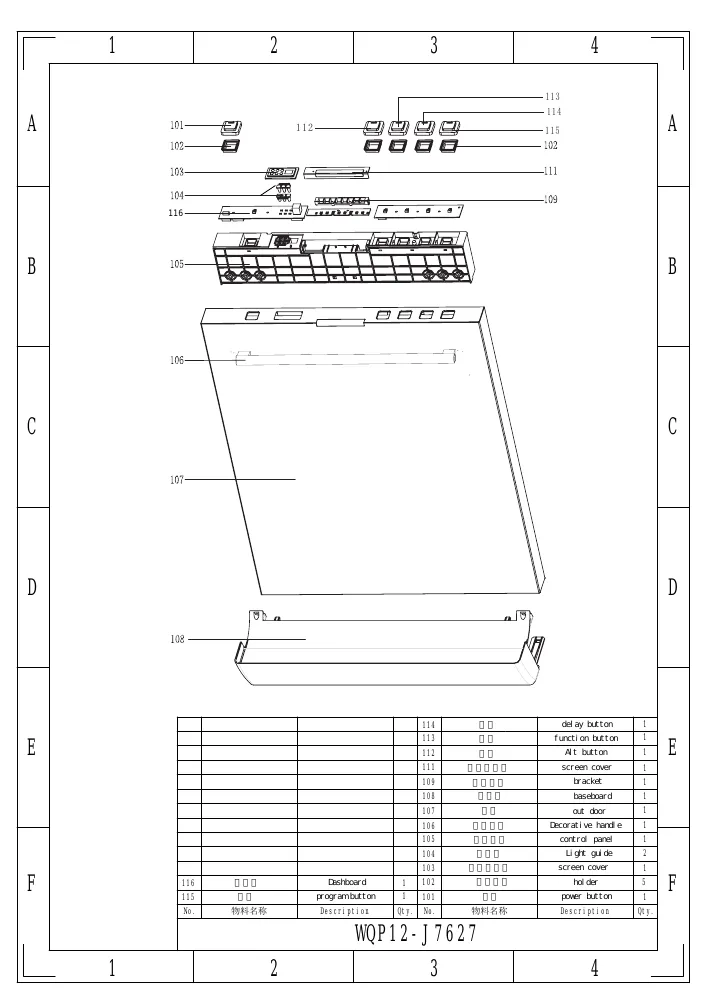

Vue éclatée lave vaisselle SABA LVS14C42MI16PLIX 599509
Découvrez la vue éclatée complète lave vaisselle SABA LVS14C42MI16PLIX 599509, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SABA LVS14C42MI16PLIX 599509 et éviter les pannes imprévues. 62 pièces référencées.
Cette vue éclatée SABA LVS14C42MI16PLIX 599509 référence 62 pièces détachées, dont rehausse lave-vaisselle panier droit, facade lave-vaisselle porte, plinthe lave-vaisselle silver, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : TUYAU Lave-Vaisselle VIDANGE 1600mm (repère 415, 18.38 €) · FILTRE Lave-Vaisselle INOX FOND DE CUVE 249*131 (repère 513, 26.62 €) · FILTRE Lave-Vaisselle DECHETS (repère 604, 14.98 €) · FILTRE Lave-Vaisselle MICRO (repère 606, 13.67 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : BRAS Lave-Vaisselle INFERIEUR (repère 510, 30.09 €) · SUPPORT Lave-Vaisselle BRAS INFERIEUR (repère 511, 11.06 €) · MOTEUR Lave-Vaisselle CYCLAGE YXW50-2E (repère 614, 102.16 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

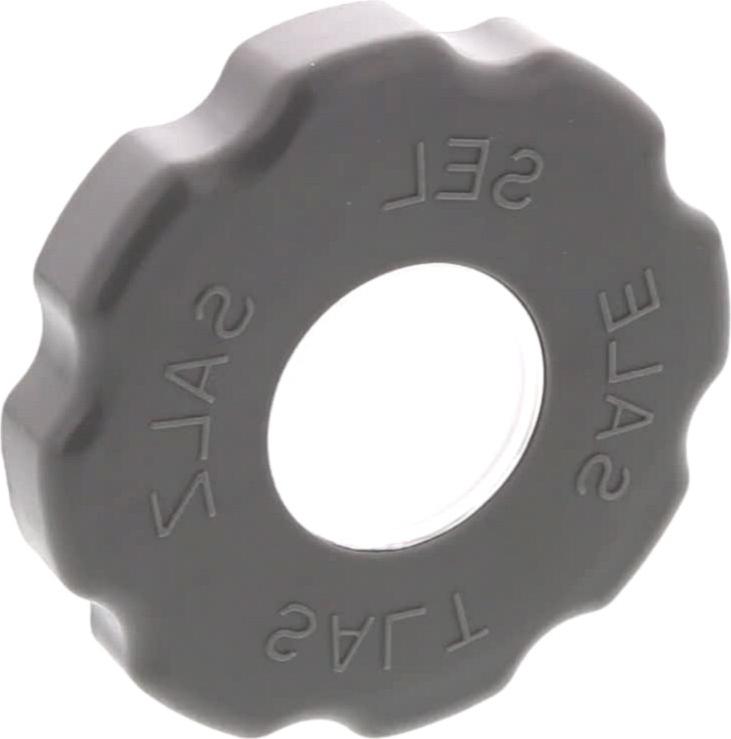

Sur cette vue : Contre porte Lave-Vaisselle + JOINT BAS PORTE (repère 202, 105.59 €) · JOINT Lave-Vaisselle TOUR PORTE (repère 318, 22.02 €) · BOUCHON Lave-Vaisselle BAC SEL (repère 402, 13.55 €) · BAC Lave-Vaisselle SEL (repère 403, 68.13 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : COLLIER Lave-Vaisselle DURITE RESISTANCE (repère 605, 1.81 €) · RESISTANCE Lave-Vaisselle + DETECTEUR (repère 618, 53.22 €) · SONDE Lave-Vaisselle TEMPERATURE (repère 629, 13.24 €) · SONDE Lave-Vaisselle TURBIDITEE (repère 630, 24.08 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : DOUILLE Lave-Vaisselle CHARNIERE (repère 204, 6.22 €) · CHARNIERE Lave-Vaisselle GAUCHE (repère 205, 22.29 €) · CHARNIERE Lave-Vaisselle DROITE (repère 210, 18.2 €) · CABLE Lave-Vaisselle ALIMENTATION (repère 401, 26.39 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

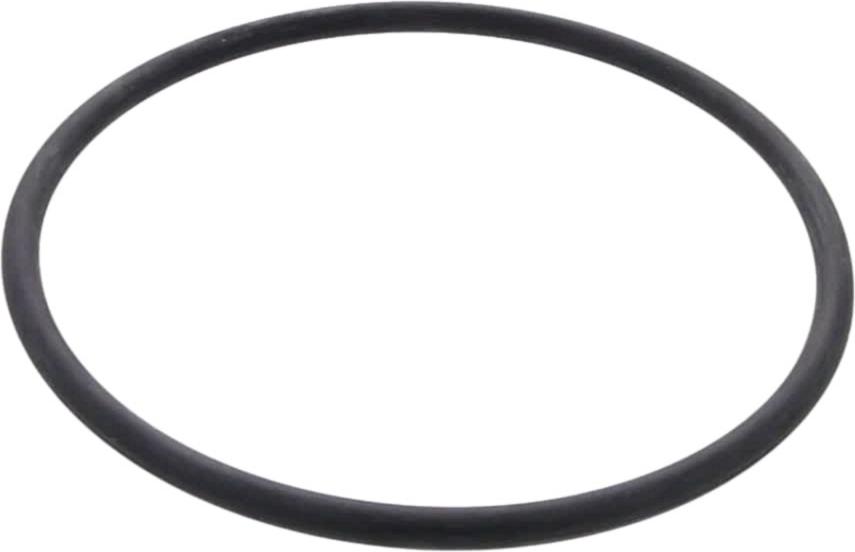

Contre porte Lave-Vaisselle + JOINT BAS PORTE (repère 202, 105.59 €) · JOINT Lave-Vaisselle TOUR PORTE (repère 318, 22.02 €) · JOINT Lave-Vaisselle ADOUCISSEUR Diamètre 80mm ext 62mm int EP 3mm (repère 433, 10.86 €) · FILTRE Lave-Vaisselle INOX FOND DE CUVE 249*131 (repère 513, 26.62 €) · JOINT Lave-Vaisselle BOL (repère 601, 16.15 €) · FILTRE Lave-Vaisselle DECHETS (repère 604, 14.98 €) · FILTRE Lave-Vaisselle MICRO (repère 606, 13.67 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
