Vue éclatée lave vaisselle SABA LVS4615S14C 585773
Découvrez la vue éclatée complète lave vaisselle SABA LVS4615S14C 585773, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SABA LVS4615S14C 585773 et éviter les pannes imprévues. 39 pièces référencées.
Cette vue éclatée SABA LVS4615S14C 585773 référence 39 pièces détachées, dont cablage lave-vaisselle platine, joint lave-vaisselle bas de porte 545mm, boite lave-vaisselle produits, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

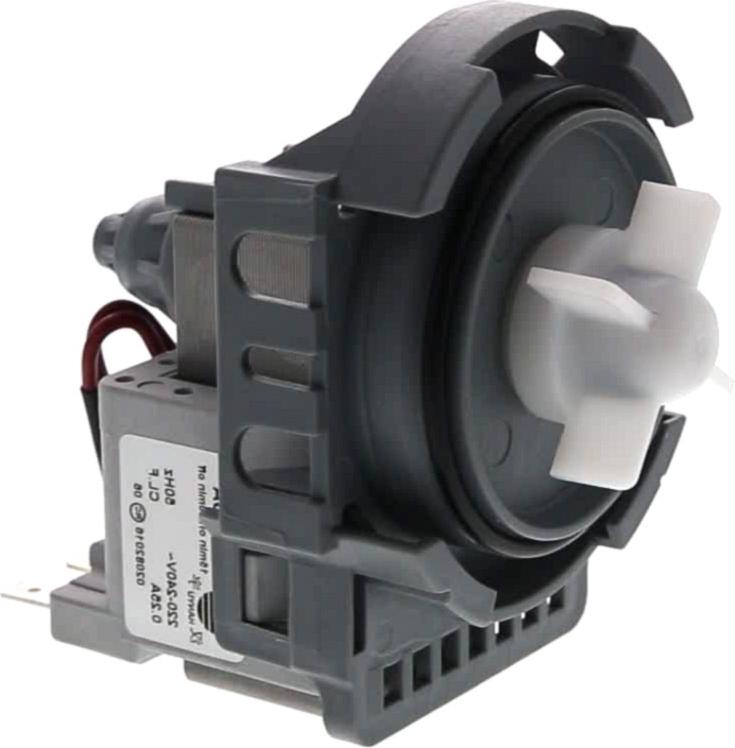

Sur cette vue : POMPE Lave-Vaisselle VIDANGE B25-6A (repère 20, 83.34 €) · DURITE Lave-Vaisselle POMPE (repère 47, 15.5 €) · TUYAU Lave-Vaisselle VIDANGE (repère 77, 30.8 €) · FILTRE Lave-Vaisselle CYLINDRIQUE (repère 95, 12.78 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : DURITE Lave-Vaisselle PPE CYCLAGE/RESISTANCE (repère 38, 14.34 €) · MOTEUR Lave-Vaisselle CYCLAGE GH30A-2S05 70W (repère 45, 70.62 €) · BRAS Lave-Vaisselle INFERIEUR 464MM (repère 94, 27.41 €) · SUPPORT Lave-Vaisselle BRAS Inférieur (repère 100, 18.35 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : PROFIL Lave-Vaisselle SUPPORT JOINT PORTE (repère 6, 18.47 €) · JOINT Lave-Vaisselle BAS DE PORTE 545mm (repère 7, 28.59 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1732MM (repère 10, 24.21 €) · JOINT Lave-Vaisselle BLOC HYDRAULIQUE (repère 21, 30.03 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : DURITE Lave-Vaisselle RESISTANCE (repère 35, 17.93 €) · RESISTANCE Lave-Vaisselle (repère 37, 55.76 €) · DURITE Lave-Vaisselle PPE CYCLAGE/RESISTANCE (repère 38, 14.34 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CABLE Lave-Vaisselle PORTE (repère 50, 20.49 €) · RESSORT Lave-Vaisselle PORTE 233mm (repère 55, 27.81 €) · RESSORT Lave-Vaisselle BOUTON (repère 137, 10.2 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PROFIL Lave-Vaisselle SUPPORT JOINT PORTE (repère 6, 18.47 €) · JOINT Lave-Vaisselle BAS DE PORTE 545mm (repère 7, 28.59 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1732MM (repère 10, 24.21 €) · JOINT Lave-Vaisselle BLOC HYDRAULIQUE (repère 21, 30.03 €) · JOINT Lave-Vaisselle REPARTITEUR (repère 67, 25.42 €) · FILTRE Lave-Vaisselle CYLINDRIQUE (repère 95, 12.78 €) · SUPPORT Lave-Vaisselle FILTRE (repère 97, 21.63 €) · FILTRE Lave-Vaisselle TAMIS 250*250 (repère 99, 67.54 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
