SABA

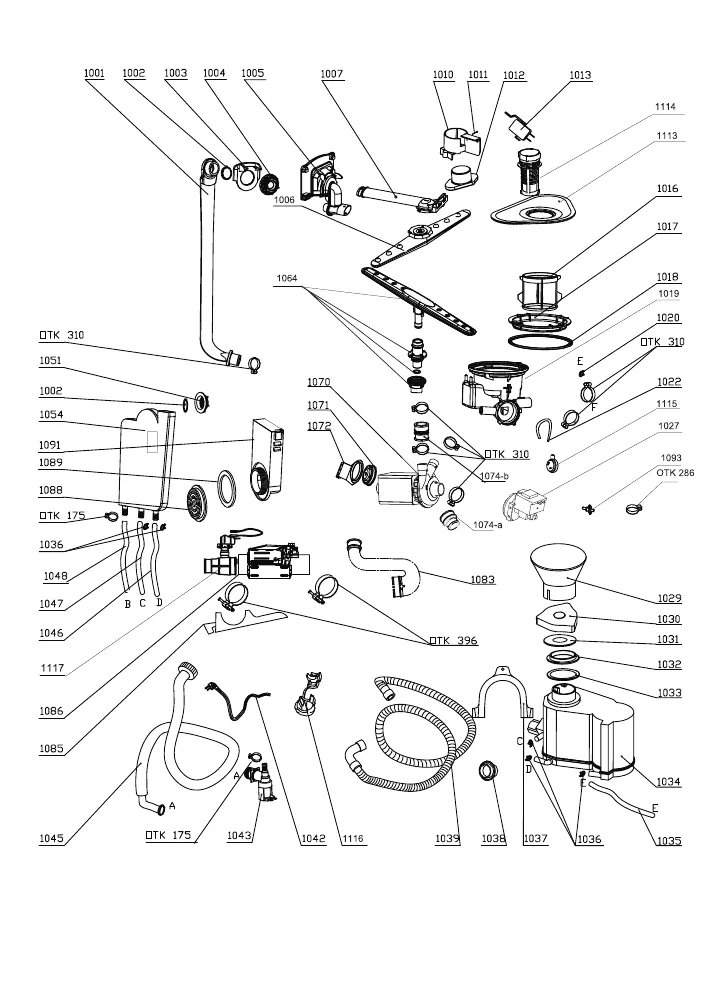

Vue éclatée lave vaisselle SABA LVS4513

Découvrez la vue éclatée complète lave vaisselle SABA LVS4513, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SABA LVS4513 et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

COLLIER Lave-Vaisselle FIXATION
COLLIER Lave-Vaisselle FIXATION
Position : 175
Prix indicatif : 13.52 €
COLLIER Lave-Vaisselle diam 30
COLLIER Lave-Vaisselle diam 30
Position : 310
Prix indicatif : 5.81 €
COLLIER Lave-Vaisselle DURITE RESISTANCE
COLLIER Lave-Vaisselle DURITE RESISTANCE
Position : 396
Prix indicatif : 2.18 €
TUYAU Lave-Vaisselle Alimentation BRAS Supérieur
TUYAU Lave-Vaisselle Alimentation BRAS Supérieur
Position : 1001
Prix indicatif : 21.89 €
JOINT Lave-Vaisselle TORIQUE
JOINT Lave-Vaisselle TORIQUE
Position : 1002
Prix indicatif : 3.6 €
SUPPORT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur
SUPPORT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur
Position : 1003
Prix indicatif : 12.81 €
ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur
ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur
Position : 1004
Prix indicatif : 15.86 €
SUPPORT Lave-Vaisselle SUPPORT BRAS Supérieur
SUPPORT Lave-Vaisselle SUPPORT BRAS Supérieur
Position : 1005
Prix indicatif : 19.99 €
BRAS Lave-Vaisselle Supérieur COMPLET
BRAS Lave-Vaisselle Supérieur COMPLET
Position : 1006
Prix indicatif : 31.3 €
SUPPORT Lave-Vaisselle BRAS Supérieur
SUPPORT Lave-Vaisselle BRAS Supérieur
Position : 1007
Prix indicatif : 17.57 €
FLOTTEUR Lave-Vaisselle
FLOTTEUR Lave-Vaisselle
Position : 1012
Prix indicatif : 12.86 €
SUPPORT Lave-Vaisselle FLOTTEUR
SUPPORT Lave-Vaisselle FLOTTEUR
Position : 1013
Prix indicatif : 16.77 €
FILTRE Lave-Vaisselle ROND
FILTRE Lave-Vaisselle ROND
Position : 1016
Prix indicatif : 15.16 €
ECROU Lave-Vaisselle BOL
ECROU Lave-Vaisselle BOL
Position : 1017
Prix indicatif : 12.77 €
JOINT Lave-Vaisselle BLOC HYDRAULIQUE
JOINT Lave-Vaisselle BLOC HYDRAULIQUE
Position : 1018
Prix indicatif : 14.59 €
BOL Lave-Vaisselle FOND DE CUVE
BOL Lave-Vaisselle FOND DE CUVE
Position : 1019
Prix indicatif : 20.3 €
TUYAU PRESSOSTAT 510MM
TUYAU PRESSOSTAT 510MM
Position : 1022
Prix indicatif : 4.83 €
POMPE Lave-Vaisselle VIDANGE
POMPE Lave-Vaisselle VIDANGE
Position : 1027
Prix indicatif : 44.54 €
ENTONNOIR Lave-Vaisselle SEL
ENTONNOIR Lave-Vaisselle SEL
Position : 1029
Prix indicatif : 7.9 €
BOUCHON Lave-Vaisselle POT A SEL GRIS *promo*
BOUCHON Lave-Vaisselle POT A SEL GRIS *promo*
Position : 1030
Prix indicatif : 10.67 €
JOINT Lave-Vaisselle BOUCHON SEL
JOINT Lave-Vaisselle BOUCHON SEL
Position : 1031
Prix indicatif : 7.16 €
ECROU Lave-Vaisselle BAC SEL
ECROU Lave-Vaisselle BAC SEL
Position : 1032
Prix indicatif : 7.87 €
JOINT Lave-Vaisselle POT A SEL
JOINT Lave-Vaisselle POT A SEL
Position : 1033
Prix indicatif : 6.54 €

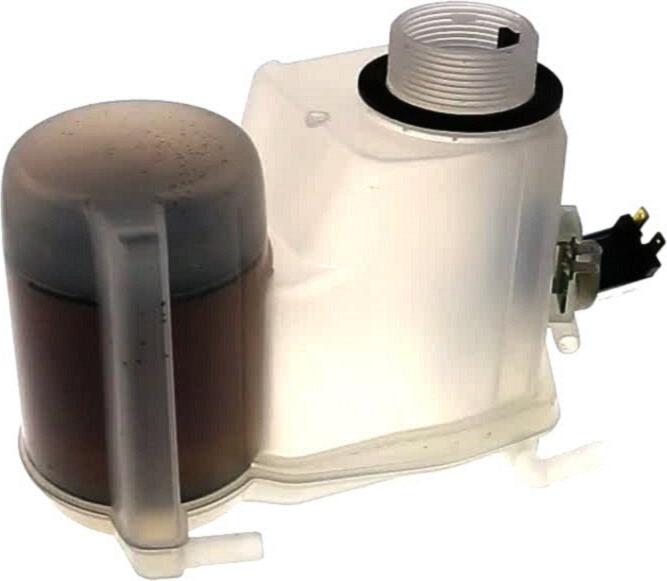

BAC Lave-Vaisselle SEL
BAC Lave-Vaisselle SEL
Position : 1034
Prix indicatif : 71.52 €
CROSSE Lave-Vaisselle TUYAU VIDANGE
CROSSE Lave-Vaisselle TUYAU VIDANGE
Position : 1037
Prix indicatif : 6.78 €
CLIPS Lave-Vaisselle FIXATION
CLIPS Lave-Vaisselle FIXATION
Position : 1038
Prix indicatif : 8.56 €
TUYAU Lave-Vaisselle VIDANGE
TUYAU Lave-Vaisselle VIDANGE
Position : 1039
Prix indicatif : 26.78 €
ELECTROVANNE Lave-Vaisselle 1 VOIE 90°
ELECTROVANNE Lave-Vaisselle 1 VOIE 90°
Position : 1043
Prix indicatif : 21.23 €
TUYAU Lave-Vaisselle ARRIVEE EAU
TUYAU Lave-Vaisselle ARRIVEE EAU
Position : 1045
Prix indicatif : 18.54 €
TUYAU Lave-Vaisselle AIRBREAK Droit
TUYAU Lave-Vaisselle AIRBREAK Droit
Position : 1046
Prix indicatif : 9.49 €
DURITE Lave-Vaisselle 49CM
DURITE Lave-Vaisselle 49CM
Position : 1047
Prix indicatif : 8.29 €
TUYAU Lave-Vaisselle AIRBREAK B
TUYAU Lave-Vaisselle AIRBREAK B
Position : 1048
Prix indicatif : 7.11 €
AIRBREAK Lave-Vaisselle
AIRBREAK Lave-Vaisselle
Position : 1054
Prix indicatif : 81.59 €
BRAS Lave-Vaisselle INFERIEUR
BRAS Lave-Vaisselle INFERIEUR
Position : 1064
Prix indicatif : 21.8 €
MOTEUR Lave-Vaisselle CYCLAGE YXW50-2F 95W
MOTEUR Lave-Vaisselle CYCLAGE YXW50-2F 95W
Position : 1070
Prix indicatif : 116.45 €
SUPPORT MOTEUR
SUPPORT MOTEUR
Position : 1072
Prix indicatif : 10.81 €
DURITE Lave-Vaisselle MOTEUR/BOL
DURITE Lave-Vaisselle MOTEUR/BOL
Position : 1074
Prix indicatif : 10.01 €
DURITE Lave-Vaisselle BOL/POMPE CYCLAGE
DURITE Lave-Vaisselle BOL/POMPE CYCLAGE
Position : 1074
Prix indicatif : 22.08 €
DURITE Lave-Vaisselle RESISTANCE
DURITE Lave-Vaisselle RESISTANCE
Position : 1083
Prix indicatif : 19.5 €
SUPPORT Lave-Vaisselle RESISTANCE
SUPPORT Lave-Vaisselle RESISTANCE
Position : 1085
Prix indicatif : 18.72 €
RESISTANCE Lave-Vaisselle
RESISTANCE Lave-Vaisselle
Position : 1086
Prix indicatif : 53.77 €
ECROU Lave-Vaisselle FRETTE
ECROU Lave-Vaisselle FRETTE
Position : 1088
Prix indicatif : 9.59 €
JOINT Lave-Vaisselle Répartiteur remplisseur
JOINT Lave-Vaisselle Répartiteur remplisseur
Position : 1089
Prix indicatif : 3.53 €
PRISE Lave-Vaisselle Droit AIR
PRISE Lave-Vaisselle Droit AIR
Position : 1091
Prix indicatif : 5.7 €
THERMOSTAT Lave-Vaisselle BOL
THERMOSTAT Lave-Vaisselle BOL
Position : 1093
Prix indicatif : 18.56 €
FILTRE Lave-Vaisselle INOX
FILTRE Lave-Vaisselle INOX
Position : 1113
Prix indicatif : 21.73 €
FILTRE Lave-Vaisselle A DECHET GRIS OU BLANC
FILTRE Lave-Vaisselle A DECHET GRIS OU BLANC
Position : 1114
Prix indicatif : 13.49 €
PRESSOSTAT Lave-Vaisselle 140-120
PRESSOSTAT Lave-Vaisselle 140-120
Position : 1115
Prix indicatif : 25.89 €
CLIPS Lave-Vaisselle CABLE ALIMENTATION
CLIPS Lave-Vaisselle CABLE ALIMENTATION
Position : 1116
Prix indicatif : 6.08 €
PRESSOSTAT Lave-Vaisselle
PRESSOSTAT Lave-Vaisselle
Position : 1117
Prix indicatif : 36.77 €
PROTECTION PLASTIQUE 434MM
PROTECTION PLASTIQUE 434MM
Position : 2001
Prix indicatif : 8.44 €
JOINT Lave-Vaisselle BAS DE PORTE + Contre porte 588*631
JOINT Lave-Vaisselle BAS DE PORTE + Contre porte 588*631
Position : 2002
Prix indicatif : 117.35 €
SUPPORT Lave-Vaisselle BOITE A PRODUIT
SUPPORT Lave-Vaisselle BOITE A PRODUIT
Position : 2004
Prix indicatif : 10.65 €
BOITE Lave-Vaisselle PRODUIT
BOITE Lave-Vaisselle PRODUIT
Position : 2005
Prix indicatif : 56.07 €
RONDELLE Lave-Vaisselle CHARNIERE
RONDELLE Lave-Vaisselle CHARNIERE
Position : 2008
Prix indicatif : 8.27 €
CHARNIERE Lave-Vaisselle Gauche PORTE
CHARNIERE Lave-Vaisselle Gauche PORTE
Position : 2009
Prix indicatif : 22.8 €
Dowel
Dowel
Position : 2010
Prix indicatif : 3.58 €
CHARNIERE Lave-Vaisselle DROITE PORTE
CHARNIERE Lave-Vaisselle DROITE PORTE
Position : 2011
Prix indicatif : 31.93 €
RESSORT Lave-Vaisselle PORTE
RESSORT Lave-Vaisselle PORTE
Position : 2013
Prix indicatif : 20.69 €
TIGE FIXATION RESSORT DE PORTE
TIGE FIXATION RESSORT DE PORTE
Position : 2014
Prix indicatif : 6.81 €
FACADE Lave-Vaisselle PORTE
FACADE Lave-Vaisselle PORTE
Position : 2017
Prix indicatif : 53.46 €

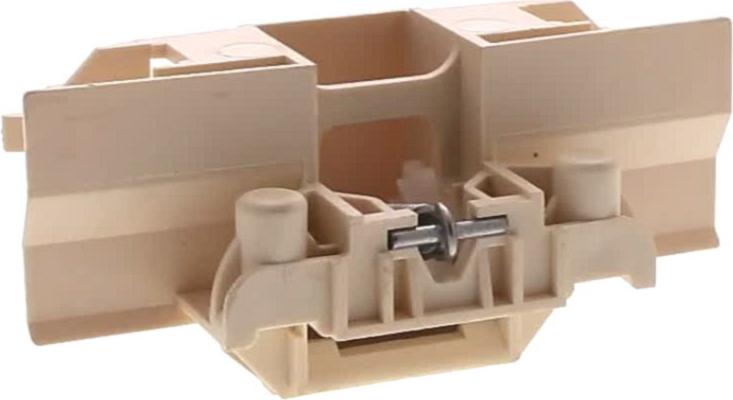

SERRURE Lave-Vaisselle PORTE
SERRURE Lave-Vaisselle PORTE
Position : 2023
Prix indicatif : 31.11 €
Interrupteur Lave-Vaisselle SWITCH SERRURE
Interrupteur Lave-Vaisselle SWITCH SERRURE
Position : 2024
Prix indicatif : 14.32 €
Interrupteur Lave-Vaisselle M/A PS5
Interrupteur Lave-Vaisselle M/A PS5
Position : 2027
Prix indicatif : 18.73 €
ENJOLIVEUR Lave-Vaisselle POIGNEE
ENJOLIVEUR Lave-Vaisselle POIGNEE
Position : 2030
Prix indicatif : 9.88 €
PLATINE Lave-Vaisselle PUIS/CDE
PLATINE Lave-Vaisselle PUIS/CDE
Position : 2034
Prix indicatif : 100.99 €
SUPPORT Lave-Vaisselle PLATINE
SUPPORT Lave-Vaisselle PLATINE
Position : 2036
Prix indicatif : 15.4 €

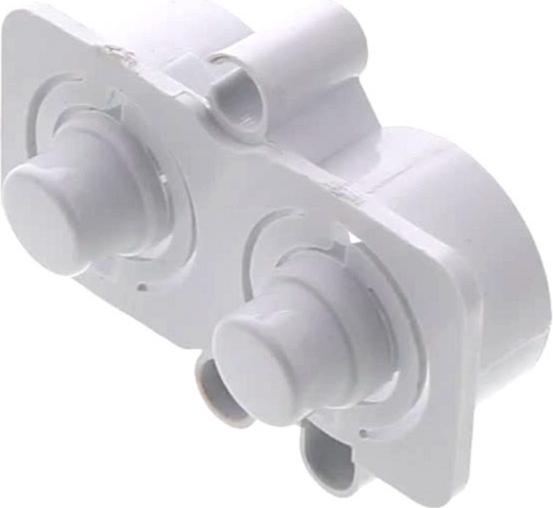

BOUTON Lave-Vaisselle Programmateur
BOUTON Lave-Vaisselle Programmateur
Position : 2954
Prix indicatif : 6.18 €
DESSUS Lave-Vaisselle
DESSUS Lave-Vaisselle
Position : 3004
Prix indicatif : 72.59 €
TOLE Lave-Vaisselle ARRIERE Supérieur
TOLE Lave-Vaisselle ARRIERE Supérieur
Position : 3005
Prix indicatif : 31.77 €
CROCHET Lave-Vaisselle PORTE
CROCHET Lave-Vaisselle PORTE
Position : 3006
Prix indicatif : 10.17 €
CROCHET Lave-Vaisselle PORTE
CROCHET Lave-Vaisselle PORTE
Position : 3007
Prix indicatif : 15.31 €
CLIPS Lave-Vaisselle FIXATION TOP
CLIPS Lave-Vaisselle FIXATION TOP
Position : 3008
Prix indicatif : 3.43 €
JOINT Lave-Vaisselle TOUR DE PORTE 1750mm
JOINT Lave-Vaisselle TOUR DE PORTE 1750mm
Position : 3010
Prix indicatif : 24.18 €
SUPPORT Lave-Vaisselle TASSE
SUPPORT Lave-Vaisselle TASSE
Position : 3013
Prix indicatif : 14.07 €
PANIER Lave-Vaisselle COUVERT
PANIER Lave-Vaisselle COUVERT
Position : 3014
Prix indicatif : 27.83 €
PANIER Lave-Vaisselle INFERIEUR
PANIER Lave-Vaisselle INFERIEUR
Position : 3017
Prix indicatif : 80.64 €
PANIER Lave-Vaisselle SUPERIEUR GRIS 510*445*230mm 8 ROUES
PANIER Lave-Vaisselle SUPERIEUR GRIS 510*445*230mm 8 ROUES
Position : 3018
Prix indicatif : 79.7 €
EMBOUT Lave-Vaisselle PLINTHE Droit
EMBOUT Lave-Vaisselle PLINTHE Droit
Position : 3020
Prix indicatif : 15.49 €
EMBOUT Lave-Vaisselle RAIL
EMBOUT Lave-Vaisselle RAIL
Position : 3021
Prix indicatif : 9.82 €
RAIL Lave-Vaisselle Gauche OU Droit
RAIL Lave-Vaisselle Gauche OU Droit
Position : 3022
Prix indicatif : 13.07 €
SUPPORT Lave-Vaisselle GLISSIERE PANIER
SUPPORT Lave-Vaisselle GLISSIERE PANIER
Position : 3023
Prix indicatif : 14.92 €
PLINTHE Lave-Vaisselle
PLINTHE Lave-Vaisselle
Position : 3024
Prix indicatif : 23.02 €

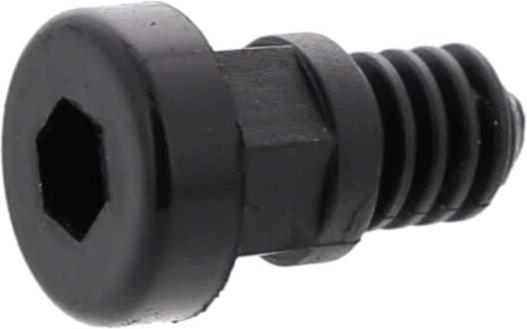

PIED Lave-Vaisselle ARRIERE
PIED Lave-Vaisselle ARRIERE
Position : 3025
Prix indicatif : 7.61 €
PIED Lave-Vaisselle
PIED Lave-Vaisselle
Position : 3025
Prix indicatif : 11.48 €

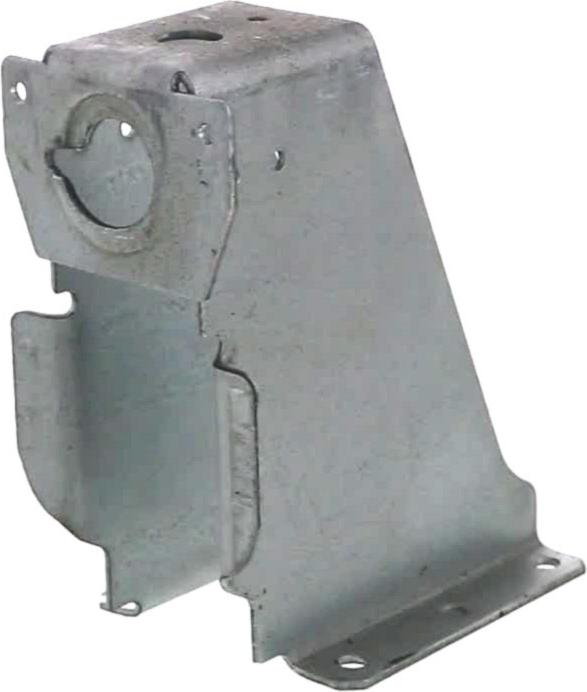

SUPPORT Lave-Vaisselle PIED AVANT
SUPPORT Lave-Vaisselle PIED AVANT
Position : 3026
Prix indicatif : 15.62 €
TOLE Lave-Vaisselle Inférieur AVANT
TOLE Lave-Vaisselle Inférieur AVANT
Position : 3027
Prix indicatif : 34.8 €
EMBOUT Lave-Vaisselle PLINTHE Gauche
EMBOUT Lave-Vaisselle PLINTHE Gauche
Position : 3030
Prix indicatif : 13.58 €
DOSEUR Lave-Vaisselle SEL
DOSEUR Lave-Vaisselle SEL
Position : 3035
Prix indicatif : 18.96 €
DOSEUR Lave-Vaisselle PRODUIT
DOSEUR Lave-Vaisselle PRODUIT
Position : 5004
Prix indicatif : 13.26 €
