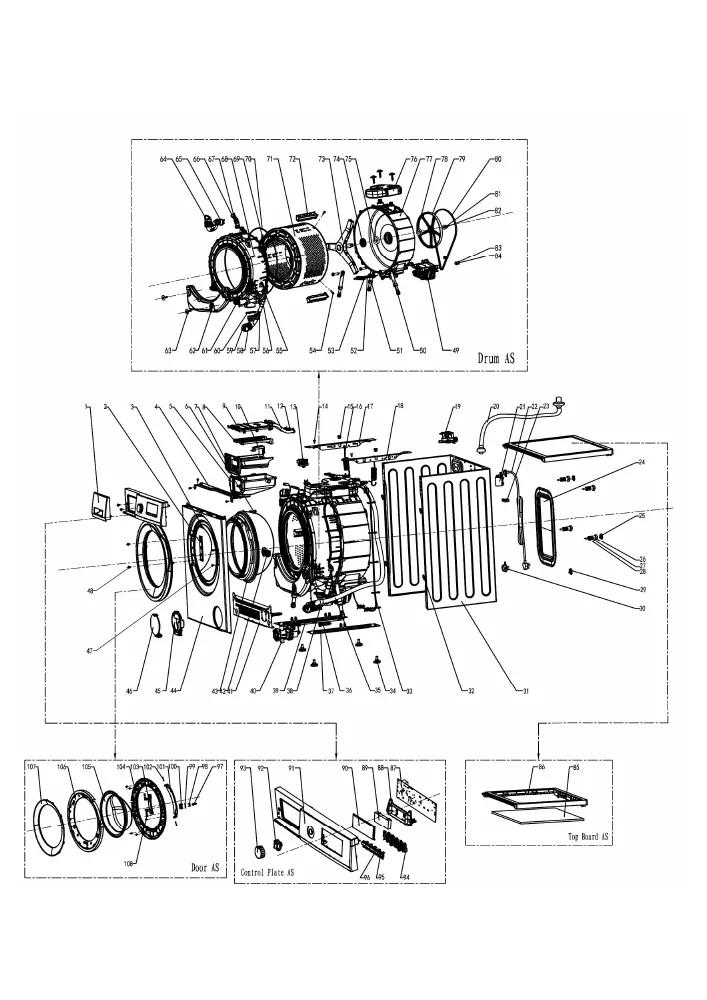

Vue éclatée lave linge SABA LFS914GZ17EW

Name: SABA LFS914GZ17EW
Brand: SABA
SKU: LFS914GZ17EW

Découvrez la vue éclatée complète lave linge SABA LFS914GZ17EW, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SABA LFS914GZ17EW et éviter les pannes imprévues. 25 pièces référencées.

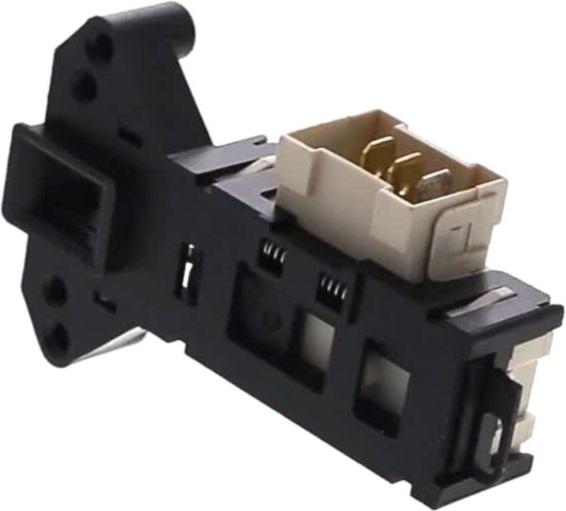

Cette vue éclatée SABA LFS914GZ17EW référence 25 pièces détachées, dont electrovanne lave-linge 2 voies, pompe lave-linge vidange px-2-35 35w, securite lave-linge porte f51060001, avec leur position sur le schéma constructeur.

Réparer son lave-linge SABA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

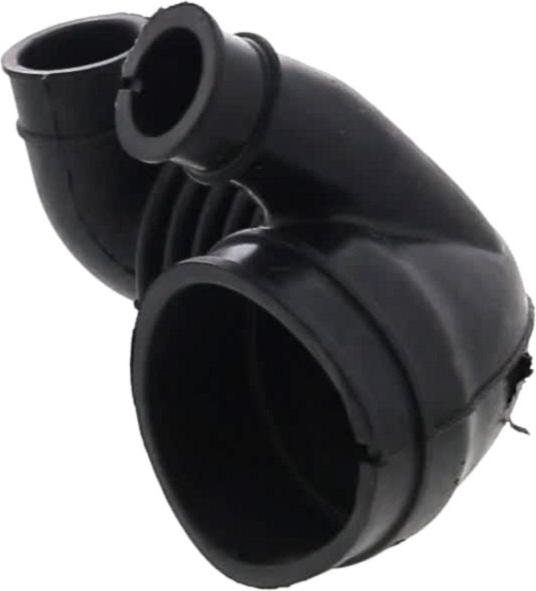

Sur cette vue : JOINT Lave-Linge HUBLOT (repère 43, 83.54 €) · DURITE Lave-Linge CUVE/POMPE (repère 59, 28.58 €) · DURITE Lave-Linge BOITE/CUVE (repère 64, 27.53 €) · JOINT Lave-Linge AXE PALIER (repère 74, 21.95 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 5PJ1270 (repère 80, 36.45 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

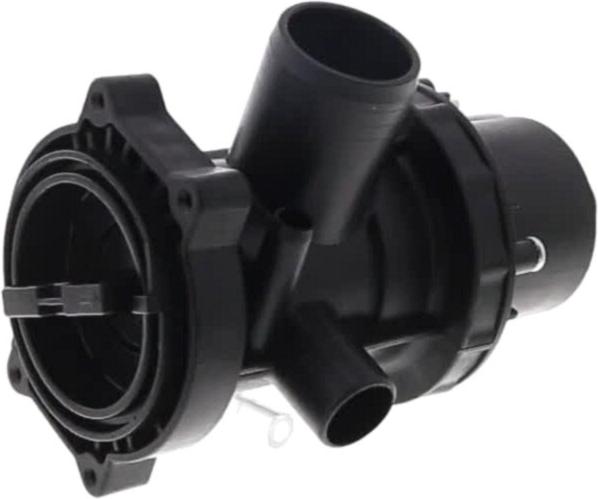

Sur cette vue : POMPE Lave-Linge VIDANGE PX-2-35 35W (repère 40, 54.97 €) · DURITE Lave-Linge CUVE/POMPE (repère 59, 28.58 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

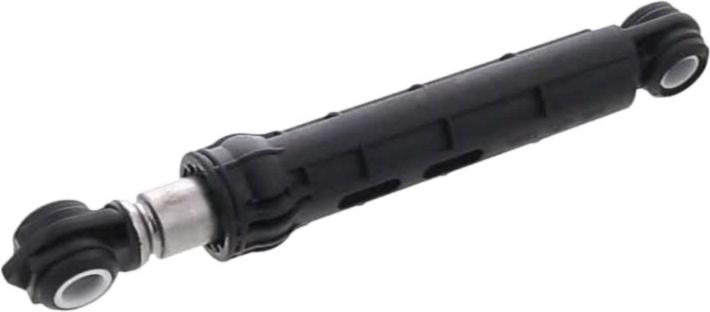

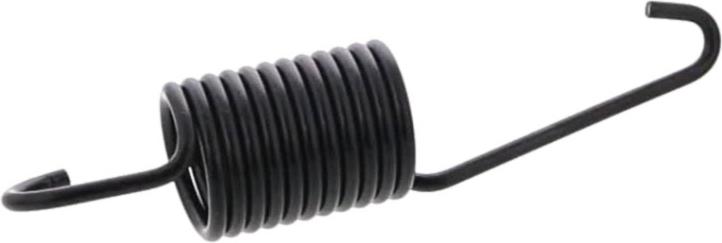

Sur cette vue : RESSORT Lave-Linge CUVE 163mm diam 35mm 50mm spires (repère 16, 19.15 €) · AMORTISSEUR Lave-Linge DROIT 160N (repère 50, 23.46 €) · AMORTISSEUR Lave-Linge GAUCHE 80N (repère 51, 20.78 €) · JOINT Lave-Linge AXE PALIER (repère 74, 21.95 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

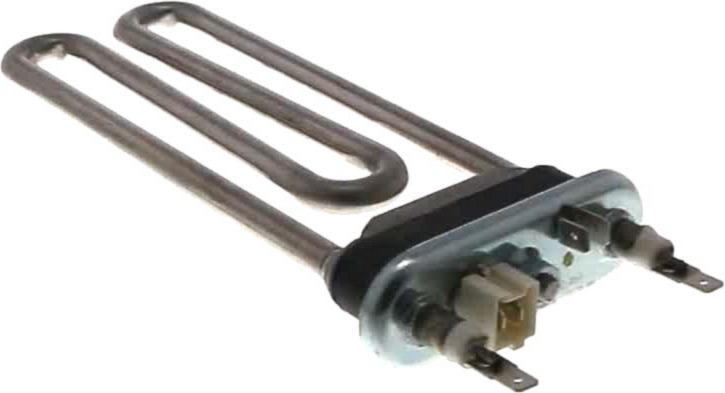

Sur cette vue : RESISTANCE Lave-Linge 1900W (repère 52, 49.09 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Linge HUBLOT (repère 43, 83.54 €) · AMORTISSEUR Lave-Linge DROIT 160N (repère 50, 23.46 €) · AMORTISSEUR Lave-Linge GAUCHE 80N (repère 51, 20.78 €) · JOINT Lave-Linge AXE PALIER (repère 74, 21.95 €) · ROULEMENT Lave-Linge 6207-2RZ (repère 75, 17.35 €) · ROULEMENT Lave-Linge 6205ZZ (repère 78, 14.49 €) · COURROIE Lave-Linge 5PJ1270 (repère 80, 36.45 €)
