Vue éclatée lave linge SABA FL714M24BG

Name: SABA FL714M24BG
Brand: SABA
SKU: FL714M24BG

Découvrez la vue éclatée complète lave linge SABA FL714M24BG, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SABA FL714M24BG et éviter les pannes imprévues. 20 pièces référencées.

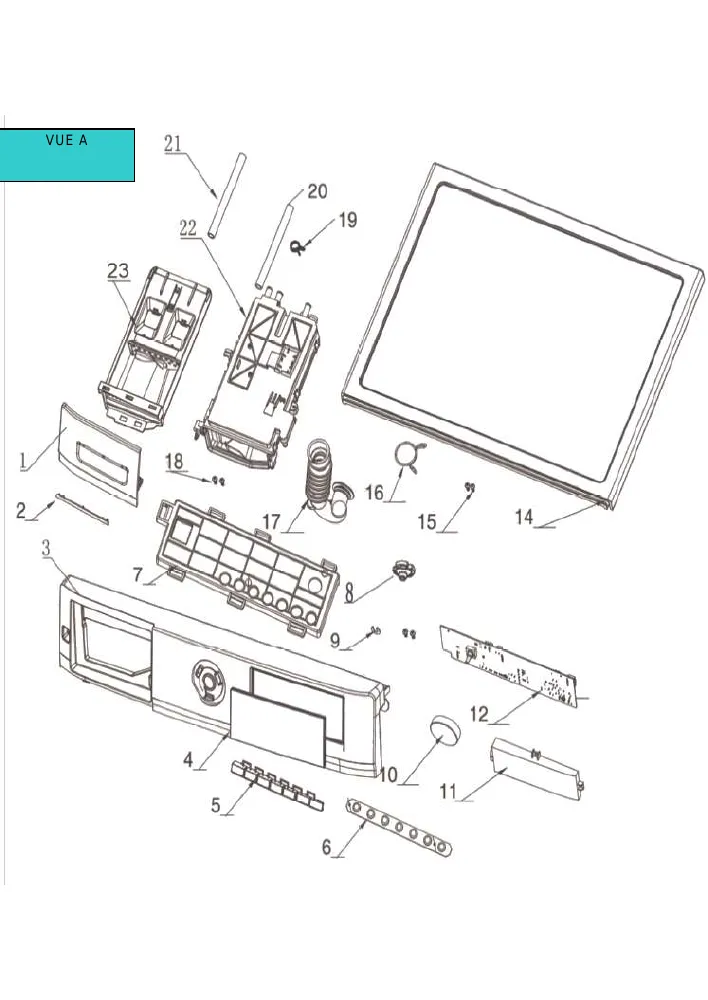

Cette vue éclatée SABA FL714M24BG référence 20 pièces détachées, dont hublot lave-linge complet, ressort lave-linge cuve, joint lave-linge hublot xc2006.13.1-10, avec leur position sur le schéma constructeur.

Réparer son lave-linge SABA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : JOINT Lave-Linge HUBLOT XC2006.13.1-10 (repère 4, 99.9 €) · DURITE Lave-Linge CUVE POMPE (repère 9, 26.69 €) · DURITE Lave-Linge BOITE CUVE (repère 17, 27.88 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge (repère 17, 59.83 €) · CONDENSATEUR Lave-Linge ANTIPARASITES (repère 23, 40.61 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : DURITE Lave-Linge CUVE POMPE (repère 9, 26.69 €) · FILTRE Lave-Linge BOBINE (repère 12, 51.15 €) · POMPE Lave-Linge VIDANGE (repère 26, 85.04 €) · TUYAU Lave-Linge VIDANGE (repère 29, 37.4 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : RESSORT Lave-Linge CUVE (repère 1, 22.73 €) · AMORTISSEUR Lave-Linge (repère 10, 30.8 €) · AXE Lave-Linge AMORTISSEUR (repère 20, 13.48 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge (repère 14, 79.27 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Linge HUBLOT XC2006.13.1-10 (repère 4, 99.9 €) · AMORTISSEUR Lave-Linge (repère 10, 30.8 €) · FILTRE Lave-Linge BOBINE (repère 12, 51.15 €) · COURROIE Lave-Linge (repère 17, 59.83 €) · AXE Lave-Linge AMORTISSEUR (repère 20, 13.48 €) · CONDENSATEUR Lave-Linge ANTIPARASITES (repère 23, 40.61 €)
