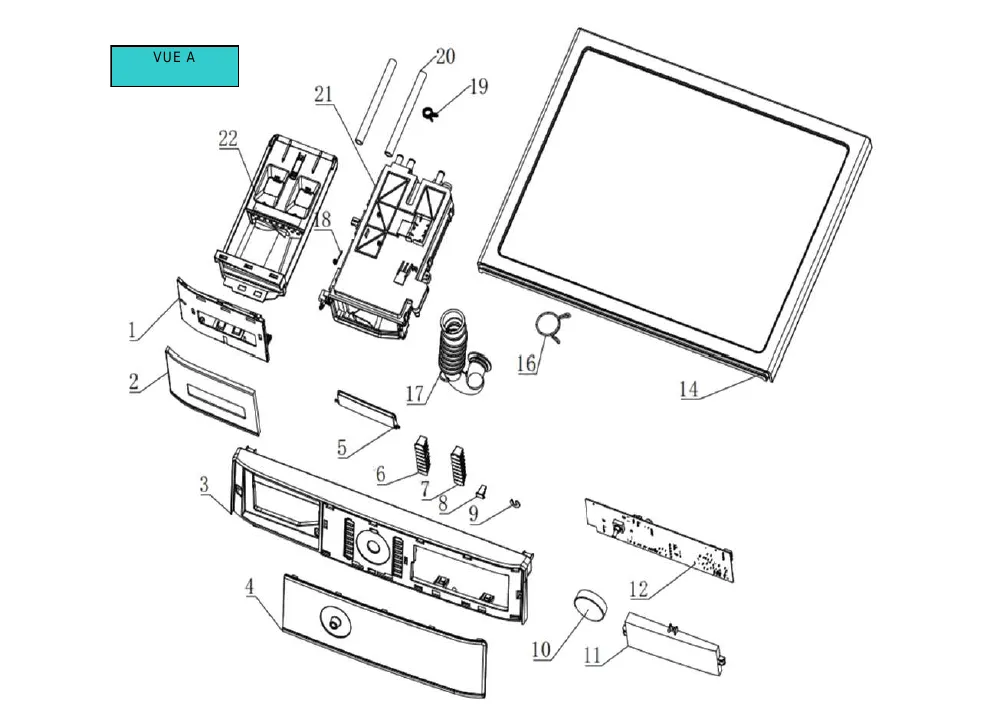

Vue éclatée lave linge SABA FL1014M23W

Name: SABA FL1014M23W
Brand: SABA
SKU: FL1014M23W

Découvrez la vue éclatée complète lave linge SABA FL1014M23W, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SABA FL1014M23W et éviter les pannes imprévues. 19 pièces référencées.

Cette vue éclatée SABA FL1014M23W référence 19 pièces détachées, dont hublot lave-linge complet, ressort lave-linge cuve, joint lave-linge hublot xc2007.13.1-10, avec leur position sur le schéma constructeur.

Réparer son lave-linge SABA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : JOINT Lave-Linge HUBLOT XC2007.13.1-10 (repère 4, 100.18 €) · COLLIER Lave-Linge JOINT HUBLOT FACADE (repère 6, 5.29 €) · DURITE Lave-Linge CUVE POMPE (repère 9, 30.93 €) · DURITE Lave-Linge BOITE CUVE (repère 17, 26.13 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITES (repère 24, 44.96 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : DURITE Lave-Linge CUVE POMPE (repère 9, 30.93 €) · FILTRE Lave-Linge BOBINE (repère 13, 50.81 €) · BOUCHON Lave-Linge POMPE (repère 26, 11.93 €) · POMPE Lave-Linge VIDANGE (repère 27, 91.15 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : RESSORT Lave-Linge CUVE (repère 1, 19.5 €) · AMORTISSEUR Lave-Linge (repère 10, 31.4 €) · AXE Lave-Linge AMORTISSEUR (repère 25, 13.98 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge (repère 13, 87.54 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Linge HUBLOT XC2007.13.1-10 (repère 4, 100.18 €) · COLLIER Lave-Linge JOINT HUBLOT FACADE (repère 6, 5.29 €) · AMORTISSEUR Lave-Linge (repère 10, 31.4 €) · FILTRE Lave-Linge BOBINE (repère 13, 50.81 €) · CONDENSATEUR Lave-Linge ANTIPARASITES (repère 24, 44.96 €) · AXE Lave-Linge AMORTISSEUR (repère 25, 13.98 €)
