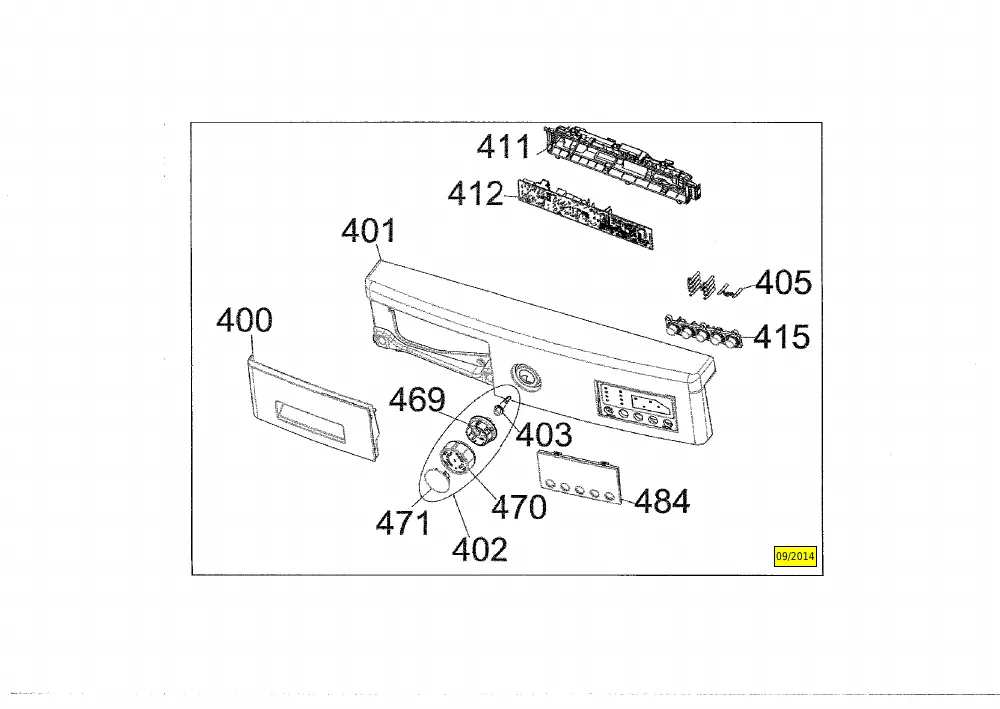

Vue éclatée lave linge SABA LF1208RDS15S
Découvrez la vue éclatée complète lave linge SABA LF1208RDS15S, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SABA LF1208RDS15S et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
DESSUS Lave-Linge COUVERCLE
Position : 2
Prix indicatif : 63.34 €
PIED Lave-Linge + ECROU
Position : 5
Prix indicatif : 7.57 €
PROTECTION Lave-Linge HUBLOT D10
Position : 6
Prix indicatif : 35.28 €
HUBLOT Lave-Linge VERRE 352mm h=108mm
Position : 7
Prix indicatif : 29.01 €
Contre porte Lave-Linge HUBLOT GRIS 3.0
Position : 8
Prix indicatif : 22.23 €
COLLIER Lave-Linge JOINT HUBLOT/FACADE
Position : 9
Prix indicatif : 9.71 €
SECURITE Lave-Linge PORTE 3COSSES METALFLEX ZV-446
Position : 10
Prix indicatif : 20.69 €
VIS Lave-Linge 3.5*16
Position : 10
Prix indicatif : 3.52 €
CHARNIERE Lave-Linge HUBLOT
Position : 12
Prix indicatif : 26.98 €
AXE Lave-Linge Charnière HUBLOT UNITAIRE
Position : 13
Prix indicatif : 4.48 €
POIGNEE Lave-Linge HUBLOT D10 CHROME
Position : 14
Prix indicatif : 16.21 €
RESSORT Lave-Linge POIGNEE PORTE
Position : 15
Prix indicatif : 3.61 €
RESSORT Lave-Linge POIGNEE HUBLOT
Position : 16
Prix indicatif : 5.84 €
CROCHET Lave-Linge POIGNEE HUBLOT
Position : 17
Prix indicatif : 7.29 €
CONTRE Lave-Linge POIGNEE chromé
Position : 18
Prix indicatif : 28.47 €
TUYAU Lave-Linge ARRIVEE EAU
Position : 20
Prix indicatif : 16.69 €
TRAVERSE Lave-Linge Supérieur
Position : 24
Prix indicatif : 16.93 €
AXE Lave-Linge CROCHET POIGNEE PORTE LG 50.78MM Droit 3.86MM
Position : 27
Prix indicatif : 4.05 €
ENJOLIVEUR Lave-Linge HUBLOT INTERNE GRIS SILVER 42070219 42071405 D10
Position : 29
Prix indicatif : 21.27 €
ENJOLIVEUR Lave-Linge HUBLOT CHROME
Position : 32
Prix indicatif : 35.43 €
SUPPORT Lave-Linge CHARNIERE
Position : 33
Prix indicatif : 10.8 €
COURROIE Lave-Linge 1234J6EL *
Position : 100
Prix indicatif : 24.66 €
POULIE Lave-Linge TAMBOUR 290mm
Position : 101
Prix indicatif : 27.56 €
MOTEUR Lave-Linge 1400T 52-57LT 20584.537 DC-EL NIDEC SOLE *DESTOCKAGE*
Position : 102
Prix indicatif : 91.39 €
CUVE Lave-Linge 1/2 ARRIERE 52/57C2
Position : 103
Prix indicatif : 92.65 €
AMORTISSEUR Lave-Linge 120N 9
Position : 104
Prix indicatif : 21.96 €
AXE Lave-Linge AMORTISSEUR
Position : 105
Prix indicatif : 6.18 €
Contre-poids Lave-Linge Supérieur
Position : 112
Prix indicatif : 44.46 €
JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR
Position : 113
Prix indicatif : 16.93 €
CLIPS Lave-Linge FIXATION RESISTANCE
Position : 115
Prix indicatif : 10.23 €
JOINT Lave-Linge HUBLOT
Position : 118
Prix indicatif : 41.18 €
COLLIER Lave-Linge JOINT/CUVE
Position : 119
Prix indicatif : 11.53 €
Contre-poids Lave-Linge AVANT 11kg
Position : 120
Prix indicatif : 51.16 €
RESISTANCE Lave-Linge 2000W + SONDE
Position : 121
Prix indicatif : 42.15 €
VIS Lave-Linge POULIE TAMBOUR M8*20
Position : 124
Prix indicatif : 7.25 €
VIS Lave-Linge 1/2 CUVE AVANT/ARRIERE 6*30
Position : 126
Prix indicatif : 2.66 €
TAMBOUR Lave-Linge
Position : 160
Prix indicatif : 132.57 €
DURITE Lave-Linge BOITE LESSIVE / CUVE
Position : 206
Prix indicatif : 15.2 €
DURITE Lave-Linge EV/BAC Lessive 220mm
Position : 207
Prix indicatif : 7.93 €
TUYAU Lave-Linge EV/BOITE Lessive 240mm
Position : 208
Prix indicatif : 6.55 €
ELECTROVANNE Lave-Linge 2 VOIES 180° 33490081
Position : 209
Prix indicatif : 30.84 €
DURITE Lave-Linge PRESSOSTAT 577mm
Position : 211
Prix indicatif : 30.26 €
CHAMBRE Lave-Linge COMPRESSION
Position : 212
Prix indicatif : 14.76 €
DURITE Lave-Linge CUVE/PV
Position : 213
Prix indicatif : 23.06 €
CONDO Lave-Linge ANTIPARASITE Démarrage FLCB992561ER5 470nF(x2)+2x27nF(Y2)
Position : 215
Prix indicatif : 23.06 €
TUYAU Lave-Linge VIDANGE
Position : 219
Prix indicatif : 16.83 €
SUPPORT Lave-Linge TUYAU VIDANGE
Position : 220
Prix indicatif : 9.02 €
ENTRETOISE Lave-Linge RESSORT/MEUBLE
Position : 221
Prix indicatif : 5.6 €
PRESSOSTAT Lave-Linge ELECTRONIQUE
Position : 225
Prix indicatif : 37.2 €
COLLIER Lave-Linge TUYAU EV/BOITE
Position : 228
Prix indicatif : 4.26 €
COLLIER Lave-Linge PV/TUYAU VID 32.7mm
Position : 234
Prix indicatif : 3.57 €
COLLIER Lave-Linge TUYAU VIDANGE
Position : 235
Prix indicatif : 5.2 €
CACHE Lave-Linge ARRIERE VIS POULIE TAMBOUR
Position : 238
Prix indicatif : 5.74 €
CABLE Lave-Linge ALIMENTATION COSSES COUDEES 3G1 1m50
Position : 239
Prix indicatif : 19.39 €
COLLIER Lave-Linge DURITE PRESSOSTAT
Position : 244
Prix indicatif : 2.41 €
BOITE Lave-Linge LESSIVE COMPLETE 5 GRISE
Position : 270
Prix indicatif : 26.21 €
Pompe de vidange Lave-Linge
Position : 285
Prix indicatif : 48.34 €
KIT Lave-Linge BRIDAGE UNITAIRE
Position : 290
Prix indicatif : 13.81 €
DURITE Lave-Linge CUVE/PV + CHAMBRE COMPRESSION + TUYAU PRESSOSTAT
Position : 295
Prix indicatif : 25.52 €
TRANSFERT Lave-Linge LAMPE
Position : 405
Prix indicatif : 12.55 €
VIS Lave-Linge 4*12 TORX
Position : 410
Prix indicatif : 2.29 €
SUPPORT Lave-Linge PLATINE ELECTRONIQUE
Position : 411
Prix indicatif : 26.04 €
BOUTON Lave-Linge POUSSOIR (ensemble de 4)
Position : 415
Prix indicatif : 16.64 €
DETROMPEUR Lave-Linge F3
Position : 463
Prix indicatif : 13.82 €
DOUILLE Lave-Linge RESSORT/CUVE
Position : 700
Prix indicatif : 5.09 €
SUPPORT Lave-Linge CACHE POMPE
Position : 701
Prix indicatif : 10.51 €
TRAPPE Lave-Linge POMPE
Position : 702
Prix indicatif : 17.98 €
RESSORT Lave-Linge SUSPENSION CUVE
Position : 800
Prix indicatif : 15.51 €
VIS Lave-Linge Contre-poids AVANT 10*52
Position : 805
Prix indicatif : 5.55 €
RONDELLE Lave-Linge Contre-poids AVANT 28*8*3
Position : 806
Prix indicatif : 2.5 €
VIS Lave-Linge Contre-poids Supérieur
Position : 808
Prix indicatif : 3.7 €
RONDELLE Lave-Linge 18*9*2
Position : 810
Prix indicatif : 3.99 €
RENFORT Lave-Linge TOLE
Position : 811
Prix indicatif : 15.82 €
Batteur Lave-Linge TAMBOUR
Position : 813
Prix indicatif : 10.17 €
SUPPORT Lave-Linge
Position : 898
Prix indicatif : 3.94 €
RESISTANCE Lave-Linge 2000W (fournie sans le fusible)
Position : 899
Prix indicatif : 40.37 €
BOUCHON Lave-Linge POMPE VIDANGE HANNING 42065390
Position : 918
Prix indicatif : 19.14 €
CLIPS Lave-Linge PANNEAU AVANT
Position : 920
Prix indicatif : 2.78 €
PLATINE Lave-Linge MOTEUR DC EGO 7719010800
Position : 990
Prix indicatif : 68.77 €
KIT Lave-Linge LESSIVE LIQUIDE 68*44
Position : 996
Prix indicatif : 7.89 €
CROSSE Lave-Linge TUYAU VIDANGE 408*122
Position : 997
Prix indicatif : 5.43 €
CACHE Froid TROU BRIDAGE
Position : 998
Prix indicatif : 2.56 €
SONDE Lave-Linge RESISTANCE RAST
Position : 999
Prix indicatif : 16.39 €
COUVERCLE Lave-Linge SUPPORT PLATINE
Position : 1100
Prix indicatif : 12.73 €
SUPPORT Lave-Linge CHARNIERE
Position : 1200
Prix indicatif : 17.66 €
COLLIER Lave-Linge DURITE CUVE POMPE coté cuve + vis 72mm
Position : 1402
Prix indicatif : 5.22 €
VIS Lave-Linge 4.2*16
Position : 1501
Prix indicatif : 2.54 €
VIS Lave-Linge 4.2*13
Position : 1504
Prix indicatif : 3.4 €
VIS Lave-Linge 4*14 TSB INOX
Position : 1509
Prix indicatif : 2.27 €
ENTRETOISE Lave-Linge PANNEAU AVANT
Position : 1511
Prix indicatif : 5.76 €
