Vue éclatée cuisinière Arrow C12011

Name: Arrow C12011
Brand: Arrow
SKU: C12011

Découvrez la vue éclatée complète cuisinière Arrow C12011, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière Arrow C12011 et éviter les pannes imprévues. 86 pièces référencées.

Cette vue éclatée Arrow C12011 référence 86 pièces détachées, dont taque cuisinière 4g blanc 60x60, bandeau cuisinière c12011 arrow, couvercle cuisinière blanc email c6640, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière Arrow : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : BOUGIE Cuisinière GRILL 500mm (repère 27, 17.32 €) · BRULEUR Cuisinière GRILL (E8) EPUISE (repère 32) · THERMOCOUPLE Cuisinière FOUR+GRILL (repère 42, 68.77 €) · TOLE Cuisinière SOLE FOUR SUR BRULEUR (repère 51, 29.89 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : Thermostat Cuisinière FOUR av301200 (repère 43, 138.77 €) · Thermostat Cuisinière FOUR ap301200 (repère 43, 106.91 €) · CLIPS Cuisinière FIXE BULBE Thermostat (repère 71, 2.7 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : SUPPORT Four Blanc Inférieur VITRE (E4) (repère 8, 3.06 €) · JOINT Four VITRE Intérieure F110 (E1) (repère 15, 13.68 €) · JOINT Four Porte FOUR F110 (repère 16, 26.67 €) · TOLE Cuisinière GUIDE CHARNIERE FOUR (repère 56, 4.95 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Four VITRE Intérieure F110 (E1) (repère 15, 13.68 €) · JOINT Four Porte FOUR F110 (repère 16, 26.67 €) · BOUGIE Cuisinière GRILL 500mm (repère 27, 17.32 €) · BOUGIE Cuisinière FOUR (repère 28, 19.91 €) · Thermostat Cuisinière FOUR av301200 (repère 43, 138.77 €) · Thermostat Cuisinière FOUR ap301200 (repère 43, 106.91 €) · CLIPS Plaque BOUGIE (repère 69, 1.52 €) · CLIPS Cuisinière BOUGIE FOUR/GRILL EPUISE (repère 70)

Guides utiles

Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

JEU C(avec four gaz) Injecteur Gaz Butane

Prix indicatif : 26.51 €

JEU C(avec four gaz) Injecteur Gaz Naturel

Prix indicatif : 25.84 €

TAQUE Cuisinière 4G Blanc 60X60

Position : 1

Prix indicatif : 39.25 €

BANDEAU Cuisinière C12011 ARROW

Position : 2

Prix indicatif : 28.73 €

Couvercle Cuisinière Blanc EMAIL C6640

Position : 3

PLINTHE Cuisinière CV664R (E11)

Position : 4

Prix indicatif : 11.47 €

Contre porte C+F TFB (E6)

Position : 5

Prix indicatif : 25.44 €

BANDEAU Cuisinière TIROIR Inférieur Blanc (E4)

Position : 6

Prix indicatif : 16.07 €

TIROIR Cuisinière Inférieur TFG21 Blanc (E7) EPUISE

Position : 7

SUPPORT Four Blanc Inférieur VITRE (E4)

Position : 8

Prix indicatif : 3.06 €

PIED Cuisinière REGLABLE

Position : 9

Prix indicatif : 2.83 €

SUPPORT Four CABLE Alimentation (E1)

Position : 10

Prix indicatif : 3.3 €

SUPPORT Cuisinière CABLE Alimentation

Position : 11

Prix indicatif : 2.81 €

PROTECTION Cuisinière Couvercle EMAIL EPUISE

Position : 12

PROTECTION Cuisinière Couvercle EMAIL Blanc

Position : 13

Prix indicatif : 1.83 €

ROUE Cuisinière TIROIR (E1) EPUISE

Position : 14

JOINT Four VITRE Intérieure F110 (E1)

Position : 15

Prix indicatif : 13.68 €

JOINT Four Porte FOUR F110

Position : 16

Prix indicatif : 26.67 €

PANNEAU Cuisinière DROIT Blanc

Position : 17

Prix indicatif : 33.73 €

PANNEAU Cuisinière GAUCHE Blanc

Position : 18

Prix indicatif : 35.54 €

TOLE Cuisinière ARRIERE TFB

Position : 19

Prix indicatif : 12.84 €

TOLE Cuisinière ARRIERE TFB21

Position : 20

Prix indicatif : 25.22 €

SOCLE Cuisinière AVANT TFB

Position : 21

Prix indicatif : 16.94 €

SOCLE Cuisinière CV664R

Position : 21

Prix indicatif : 26.92 €

SOCLE Cuisinière ARRIERE TFB

Position : 21

Prix indicatif : 11.34 €

CABLE Cuisinière Alimentation

Position : 22

Prix indicatif : 20.82 €

ALLUMEUR Cuisinière

Position : 24

Prix indicatif : 42.9 €

BOUGIE Cuisinière GRILL 500mm

Position : 27

Prix indicatif : 17.32 €

BOUGIE Cuisinière FOUR

Position : 28

Prix indicatif : 19.91 €

TETE Cuisinière BRULEUR Rapide AVG EPUISE

Position : 29

TETE Cuisinière BRULEUR Semi-rapide ARG+D

Position : 30

BRULEUR Cuisinière GRILL (E8) EPUISE

Position : 32

ROBINET Cuisinière PAS 30 NOIR AXE=8mm

Position : 39

Prix indicatif : 19.23 €

ROBINET Cuisinière PAS 39 BLANC AXE=8mm

Position : 40

Prix indicatif : 21.72 €

ROBINET Cuisinière PAS 45 BLEU AXE=8mm

Position : 41

Prix indicatif : 22.22 €

THERMOCOUPLE Cuisinière FOUR+GRILL

Position : 42

Prix indicatif : 68.77 €

Thermostat Cuisinière FOUR av301200

Position : 43

Prix indicatif : 138.77 €

Thermostat Cuisinière FOUR ap301200

Position : 43

Prix indicatif : 106.91 €

ECROU Plaque TUYAU/BRULEUR (E4)

Position : 44

Prix indicatif : 2.85 €

BICONE Plaque TUYAU BRULEUR

Position : 45

Prix indicatif : 2.78 €

SUPPORT Cuisinière Injecteur + Injecteur 105 EPUISE

Position : 46

SUPPORT Cuisinière Injecteur + Injecteur 130

Position : 47

Prix indicatif : 13.93 €

SUPPORT Cuisinière Injecteur Rapide AVD

Position : 48

Prix indicatif : 13.21 €

TOLE Cuisinière SOLE FOUR SUR BRULEUR

Position : 51

Prix indicatif : 29.89 €

TOLE Cuisinière Supérieur EVACUA VAPEURS

Position : 53

Prix indicatif : 5.86 €

SUPPORT Cuisinière ALLUMEUR (E4) EPUISE

Position : 54

TOLE Cuisinière Inférieur EVACUA VAPEURS

Position : 55

Prix indicatif : 5.53 €

TOLE Cuisinière GUIDE CHARNIERE FOUR

Position : 56

Prix indicatif : 4.95 €

TOLE Cuisinière SUPPORT ROBINET

Position : 57

Prix indicatif : 11.93 €

SUPPORT Cuisinière RAMPE Alimentation (E4)

Position : 58

Prix indicatif : 1.23 €

TOLE Cuisinière SUPPORT

Position : 59

Prix indicatif : 9.51 €

SUPPORT Cuisinière TAQUE ARD

Position : 60

Prix indicatif : 7.85 €

SUPPORT Cuisinière TAQUE ARG EPUISE

Position : 61

TOLE Cuisinière EVACUATION ARRIERE (E4)

Position : 62

Prix indicatif : 7.06 €

SUPPORT Cuisinière ROBINET FOUR (E4)

Position : 63

Prix indicatif : 4.59 €

TOLE Cuisinière INFERIEUR TFB21 (E8)

Position : 64

Prix indicatif : 22.52 €

GLISSIERE Cuisinière TIROIR GAUCHE

Position : 65

Prix indicatif : 8.47 €

GLISSIERE Cuisinière TIROIR DROITE

Position : 66

Prix indicatif : 9.76 €

VITRE Four Intérieure 440*260*4

Position : 67

Prix indicatif : 21.35 €

VITRE Cuisinière Extérieure Blanc 582*405*5

Position : 68

Prix indicatif : 40.75 €

CLIPS Plaque BOUGIE

Position : 69

Prix indicatif : 1.52 €

CLIPS Cuisinière BOUGIE FOUR/GRILL EPUISE

Position : 70

CLIPS Cuisinière FIXE BULBE Thermostat

Position : 71

Prix indicatif : 2.7 €

Protection Four BANDEAU/MANETTE F110

Position : 72

Prix indicatif : 18 €

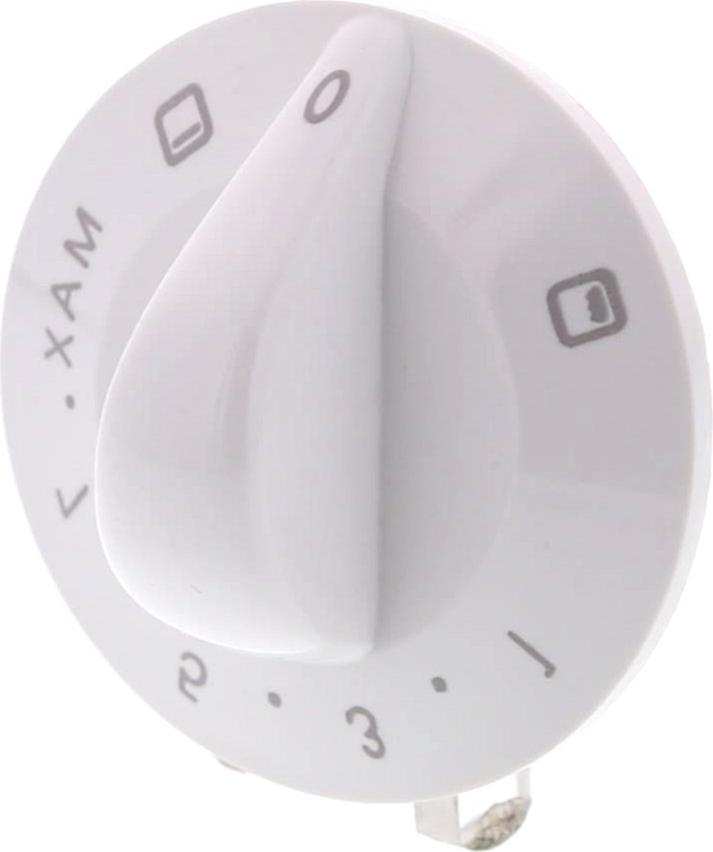

MANETTE Cuisinière FOUR GAZ TFB (E5)

Position : 76

Prix indicatif : 4.62 €

GRILLE Four FOUR 465*380

Position : 78

Prix indicatif : 58.77 €

CHAPEAU Cuisinière BRULEUR Semi-rapide 68mm

Position : 79

Prix indicatif : 14.54 €

CHAPEAU Cuisinière BRULEUR Auxiliaire AVG 51mm

Position : 80

Prix indicatif : 9.72 €

CHAPEAU Cuisinière BRULEUR R 100mm

Position : 81

Prix indicatif : 16.11 €

TUYAU Cuisinière Alimentation BRULEUR AVD

Position : 82

Prix indicatif : 7.79 €

TUYAU Cuisinière Alimentation BRULEUR ARD (E7)

Position : 83

Prix indicatif : 8.52 €

TUYAU Cuisinière Alimentation BRULEUR ARG

Position : 84

Prix indicatif : 8.22 €

TUYAU Cuisinière Alimentation BRULEUR AVG

Position : 85

Prix indicatif : 52.09 €

TUYAU Cuisinière Alimentation BRULEUR FOUR

Position : 86

Prix indicatif : 11.87 €

TUYAU Cuisinière Alimentation BRULEUR FOUR

Position : 86

Prix indicatif : 17.84 €

TUYAU Cuisinière Alimentation BRULEUR GRIL (E8)

Position : 87

Prix indicatif : 7.82 €

TUYAU Cuisinière Alimentation BRULEUR FOUR

Position : 87

Prix indicatif : 13.65 €

CHARNIERE Four DROITE

Position : 88

Prix indicatif : 17.35 €

CHARNIERE Four GAUCHE

Position : 89

Prix indicatif : 50.68 €

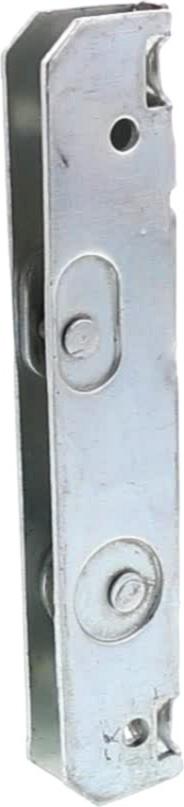

CHARNIERE Four FEMELLE

Position : 90

Prix indicatif : 5.48 €

CHARNIERE Cuisinière COUVERCLE

Position : 91

RENFORT Cuisinière FIXATION COUVERCLE

Position : 92

Prix indicatif : 1.58 €

DOUILLE Cuisinière Charnière Couvercle

Position : 93

Prix indicatif : 3.01 €

BORNIER ARRIERE ELECTRIQUE

Position : 94

Prix indicatif : 7.93 €

POIGNEE Four PORTE Blanc

Position : 97

Prix indicatif : 26.39 €

BOUCHON Cuisinière INVERSION GAZ

Position : 98

Prix indicatif : 13.69 €
