Réparer son four et cuisinière Arrow : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : Résistance Four 1000w 230v Inférieur F110 (repère 15, 58.83 €) · Résistance Four Supérieur 1800+1000W E (repère 16) · GRILLE Cuisinière FOUR 465*381 (repère 33, 27.22 €) · ECROU Cuisinière FIXE GRILLE LATERALE (repère 36, 7.88 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four 1000w 230v Inférieur F110 (repère 15, 58.83 €) · Résistance Four Supérieur 1800+1000W E (repère 16).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : SUPPORT Cuisinière BULBE THERMOSTAT (repère 21) · SUPPORT Cuisinière BULBE Thermostat EPUISE (repère 34) · SUPPORT Cuisinière BULBE Thermostat (repère 35, 4.91 €) · Thermostat Four AP01012001 285°C (repère 44, 46.79 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

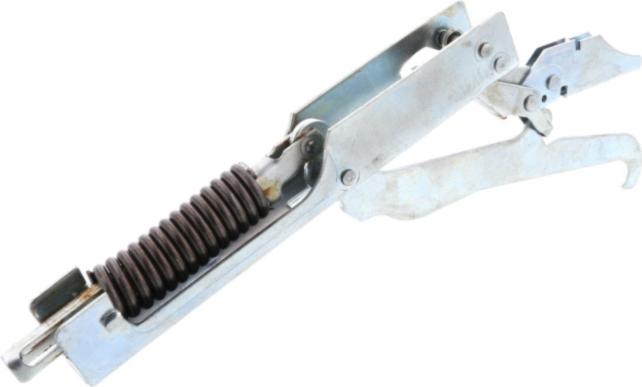

Sur cette vue : SUPPORT Cuisinière VITRE BLANC (repère 6, 11.55 €) · JOINT Four Porte FOUR F110 (repère 8, 26.08 €) · CHARNIERE Cuisinière FEMELLE GAUCHE (repère 22, 19.44 €) · CHARNIERE Cuisinière FEMELLE DROITE (repère 23, 19.05 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four Porte FOUR F110 (repère 8, 26.08 €) · SUPPORT Cuisinière BULBE THERMOSTAT (repère 21) · SUPPORT Cuisinière BULBE Thermostat EPUISE (repère 34) · SUPPORT Cuisinière BULBE Thermostat (repère 35, 4.91 €) · Thermostat Four AP01012001 285°C (repère 44, 46.79 €) · THERMOSTAT Four LIMITEUR (repère 45)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
