Vue éclatée cuisinière Arrow C22035 (voir aussi C22005)

Découvrez la vue éclatée complète cuisinière Arrow C22035 (voir aussi C22005), un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière Arrow C22035 (voir aussi C22005) et éviter les pannes imprévues. 77 pièces référencées.

Cette vue éclatée Arrow C22035 (voir aussi C22005) référence 77 pièces détachées, dont taque cuisinière 3+1 blanc 50x60, bandeau cuisinière c32035 arrow, bandeau cuisinière tiroir c5651 (e4), avec leur position sur le schéma constructeur.

Réparer son four et cuisinière Arrow : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : PATIN Cuisinière GRILLE EMAIL (repère 11, 8.25 €) · PATIN Cuisinière GRILLE (repère 12, 4.67 €) · TOLE Cuisinière SOLE FOUR SUR BRULEUR (repère 41, 27.2 €) · GRILLE Cuisinière FOUR 396*380 (repère 62, 20.91 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : Thermostat Cuisinière FOUR GAZ av301200 (repère 34) · Thermostat Cuisinière FOUR GAZ ap301200 (repère 34) · CLIPS Cuisinière FIXE BULBE Thermostat (repère 56, 2.22 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : SUPPORT Cuisinière Inférieur VITRE EXt EPUISE (repère 7) · SUPPORT Cuisinière Supérieur VITRE Extérieure (E4) EPUISE (repère 8) · JOINT Cuisinière VITRE Intérieure (E1) (repère 13, 14.04 €) · JOINT Cuisinière Porte SUR MOUFLE (repère 14).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

PATIN Cuisinière GRILLE EMAIL (repère 11, 8.25 €) · PATIN Cuisinière GRILLE (repère 12, 4.67 €) · JOINT Cuisinière VITRE Intérieure (E1) (repère 13, 14.04 €) · JOINT Cuisinière Porte SUR MOUFLE (repère 14) · Thermostat Cuisinière FOUR GAZ av301200 (repère 34) · Thermostat Cuisinière FOUR GAZ ap301200 (repère 34) · CLIPS Cuisinière FIXE BULBE Thermostat (repère 56, 2.22 €)

Guides utiles

Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

JEU C(avec four gaz) Injecteur Gaz Butane
JEU C(avec four gaz) Injecteur Gaz Butane
Prix indicatif : 25.32 €
JEU C(avec four gaz) Injecteur Gaz Naturel
JEU C(avec four gaz) Injecteur Gaz Naturel
Prix indicatif : 25.18 €
TAQUE Cuisinière 3+1 Blanc 50X60
TAQUE Cuisinière 3+1 Blanc 50X60
Position : 1
Prix indicatif : 45.65 €
BANDEAU Cuisinière C32035 ARROW
BANDEAU Cuisinière C32035 ARROW
Position : 2
Prix indicatif : 31.28 €
BANDEAU Cuisinière TIROIR C5651 (E4)
BANDEAU Cuisinière TIROIR C5651 (E4)
Position : 3
Prix indicatif : 30.91 €
PLINTHE Cuisinière C5640 (E4)
PLINTHE Cuisinière C5640 (E4)
Position : 4
Prix indicatif : 16.38 €
Couvercle Cuisinière Blanc EMAIL C5651
Couvercle Cuisinière Blanc EMAIL C5651
Position : 5
Contre porte Cuisinière FOUR TFR21 (E6)
Contre porte Cuisinière FOUR TFR21 (E6)
Position : 6
Prix indicatif : 29.95 €
SUPPORT Cuisinière Inférieur VITRE EXt EPUISE
SUPPORT Cuisinière Inférieur VITRE EXt EPUISE
Position : 7
SUPPORT Cuisinière Supérieur VITRE Extérieure (E4) EPUISE
SUPPORT Cuisinière Supérieur VITRE Extérieure (E4) EPUISE
Position : 8
PIED Cuisinière REGLABLE
PIED Cuisinière REGLABLE
Position : 9
Prix indicatif : 3.15 €
PROTECTION Cuisinière Couvercle EMAIL Blanc
PROTECTION Cuisinière Couvercle EMAIL Blanc
Position : 10
Prix indicatif : 1.85 €
PATIN Cuisinière GRILLE EMAIL
PATIN Cuisinière GRILLE EMAIL
Position : 11
Prix indicatif : 8.25 €
PATIN Cuisinière GRILLE
PATIN Cuisinière GRILLE
Position : 12
Prix indicatif : 4.67 €
JOINT Cuisinière VITRE Intérieure (E1)
JOINT Cuisinière VITRE Intérieure (E1)
Position : 13
Prix indicatif : 14.04 €
JOINT Cuisinière Porte SUR MOUFLE
JOINT Cuisinière Porte SUR MOUFLE
Position : 14
PANNEAU Cuisinière DROIT Blanc
PANNEAU Cuisinière DROIT Blanc
Position : 15
Prix indicatif : 33.18 €
PANNEAU Cuisinière GAUCHE Blanc
PANNEAU Cuisinière GAUCHE Blanc
Position : 16
Prix indicatif : 32.7 €
TOLE Cuisinière Inférieur ARRIERE TFR21
TOLE Cuisinière Inférieur ARRIERE TFR21
Position : 17
Prix indicatif : 12.99 €
TOLE Cuisinière Inférieur ARRIERE TFR21
TOLE Cuisinière Inférieur ARRIERE TFR21
Position : 18
Prix indicatif : 14.21 €
SOCLE Cuisinière
SOCLE Cuisinière
Position : 20
Prix indicatif : 29.67 €
POIGNEE Cuisinière Blanc FOUR
POIGNEE Cuisinière Blanc FOUR
Position : 21
Prix indicatif : 18.11 €
TETE Cuisinière BRULEUR Rapide AVG EPUISE
TETE Cuisinière BRULEUR Rapide AVG EPUISE
Position : 22
TETE Cuisinière BRULEUR Semi-rapide ARG+D
TETE Cuisinière BRULEUR Semi-rapide ARG+D
Position : 23
TETE Cuisinière BRULEUR Auxiliaire AVG
TETE Cuisinière BRULEUR Auxiliaire AVG
Position : 24
Prix indicatif : 10.81 €
Injecteur 085
Injecteur 085
Position : 28
Prix indicatif : 5.97 €
Injecteur 092
Injecteur 092
Position : 29
Prix indicatif : 5.96 €
ROBINET Cuisinière PAS 30 NOIR AXE=8mm
ROBINET Cuisinière PAS 30 NOIR AXE=8mm
Position : 30
Prix indicatif : 20.41 €
ROBINET Cuisinière PAS 39 BLANC AXE=8mm
ROBINET Cuisinière PAS 39 BLANC AXE=8mm
Position : 31
Prix indicatif : 21.24 €
ROBINET Cuisinière PAS 45 BLEU AXE=8mm
ROBINET Cuisinière PAS 45 BLEU AXE=8mm
Position : 32
Prix indicatif : 19.82 €
THERMOCOUPLE Cuisinière FOUR ap291199
THERMOCOUPLE Cuisinière FOUR ap291199
Position : 33
THERMOCOUPLE Cuisinière F+G av291199
THERMOCOUPLE Cuisinière F+G av291199
Position : 33
Prix indicatif : 70.47 €
Thermostat Cuisinière FOUR GAZ av301200
Thermostat Cuisinière FOUR GAZ av301200
Position : 34

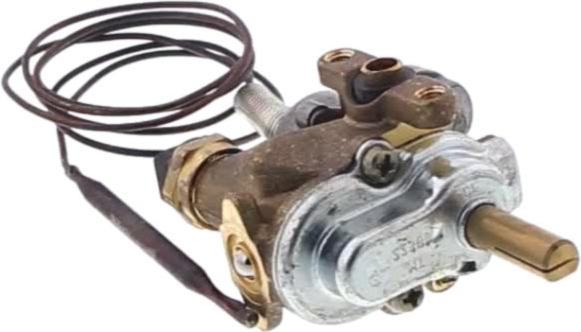

Thermostat Cuisinière FOUR GAZ ap301200
Thermostat Cuisinière FOUR GAZ ap301200
Position : 34
ECROU Plaque TUYAU/BRULEUR (E4)
ECROU Plaque TUYAU/BRULEUR (E4)
Position : 35
Prix indicatif : 2.54 €
BICONE Plaque TUYAU BRULEUR
BICONE Plaque TUYAU BRULEUR
Position : 36
Prix indicatif : 2.81 €
SUPPORT Cuisinière Injecteur + Injecteur 130
SUPPORT Cuisinière Injecteur + Injecteur 130
Position : 37
Prix indicatif : 14.66 €
SUPPORT Cuisinière Injecteur Rapide AVD
SUPPORT Cuisinière Injecteur Rapide AVD
Position : 38
Prix indicatif : 11.32 €
SUPPORT Cuisinière Injecteur BRULEUR Semi-rapide
SUPPORT Cuisinière Injecteur BRULEUR Semi-rapide
Position : 39
Prix indicatif : 12.12 €
TOLE Cuisinière SOLE FOUR SUR BRULEUR
TOLE Cuisinière SOLE FOUR SUR BRULEUR
Position : 41
Prix indicatif : 27.2 €
TOLE Cuisinière Supérieur EVACUA VAPEURS
TOLE Cuisinière Supérieur EVACUA VAPEURS
Position : 43
Prix indicatif : 5.82 €
TOLE Cuisinière INFERIEUR
TOLE Cuisinière INFERIEUR
Position : 44
Prix indicatif : 12.27 €
TOLE Cuisinière Inférieur EVACUA VAPEURS
TOLE Cuisinière Inférieur EVACUA VAPEURS
Position : 45
Prix indicatif : 5.46 €
TOLE Cuisinière GUIDE CHARNIERE FOUR
TOLE Cuisinière GUIDE CHARNIERE FOUR
Position : 46
Prix indicatif : 4.96 €
SUPPORT Cuisinière
SUPPORT Cuisinière
Position : 47
Prix indicatif : 13.76 €
SUPPORT Cuisinière RAMPE Alimentation (E4)
SUPPORT Cuisinière RAMPE Alimentation (E4)
Position : 49
Prix indicatif : 1.09 €
SUPPORT Cuisinière TAQUE ARD
SUPPORT Cuisinière TAQUE ARD
Position : 50
Prix indicatif : 6.84 €
SUPPORT Cuisinière TAQUE ARG EPUISE
SUPPORT Cuisinière TAQUE ARG EPUISE
Position : 51
TOLE Cuisinière EVACUATION ARRIERE (E4)
TOLE Cuisinière EVACUATION ARRIERE (E4)
Position : 52
Prix indicatif : 7.17 €
SUPPORT Cuisinière ROBINET FOUR (E4)
SUPPORT Cuisinière ROBINET FOUR (E4)
Position : 53
Prix indicatif : 4.78 €
VITRE Cuisinière Intérieure 390*220*4
VITRE Cuisinière Intérieure 390*220*4
Position : 54
Prix indicatif : 31.47 €
VITRE Cuisinière Extérieure BL480*418*5
VITRE Cuisinière Extérieure BL480*418*5
Position : 55
Prix indicatif : 48.02 €
CLIPS Cuisinière FIXE BULBE Thermostat
CLIPS Cuisinière FIXE BULBE Thermostat
Position : 56
Prix indicatif : 2.22 €
LECHE Cuisinière FRITE
LECHE Cuisinière FRITE
Position : 57
Prix indicatif : 21.69 €
MANETTE Cuisinière GAZ Blanc
MANETTE Cuisinière GAZ Blanc
Position : 58
Prix indicatif : 7.4 €

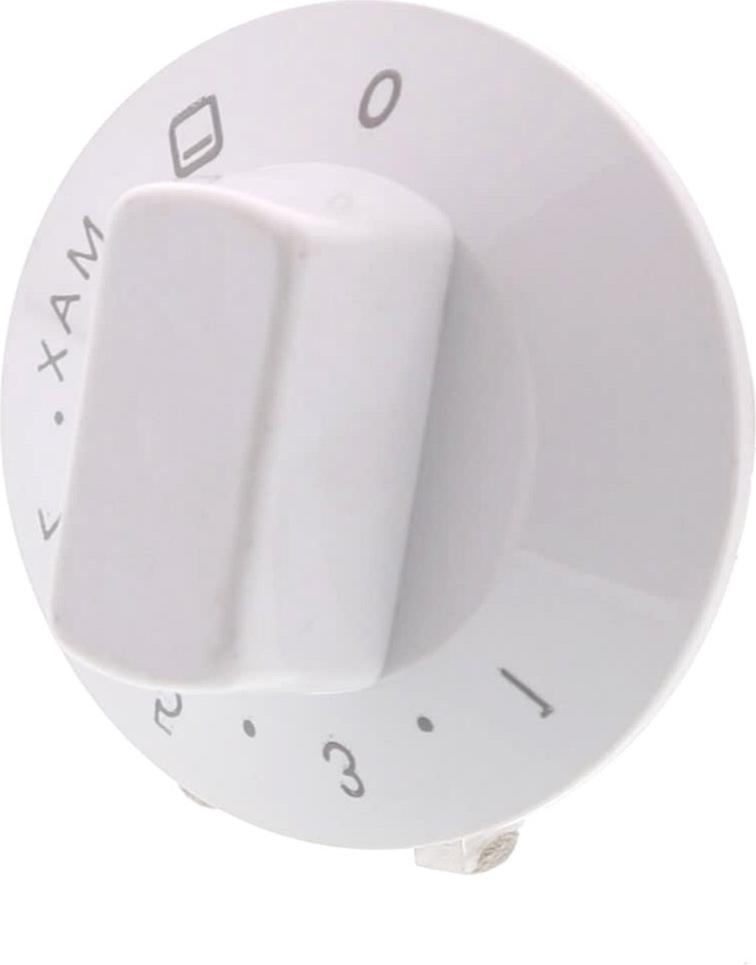

MANETTE Cuisinière FOUR GAZ Blanc E
MANETTE Cuisinière FOUR GAZ Blanc E
Position : 60
SUPPORT Cuisinière Poignée G&D Blanc (E6)
SUPPORT Cuisinière Poignée G&D Blanc (E6)
Position : 61
Prix indicatif : 4.23 €
GRILLE Cuisinière FOUR 396*380
GRILLE Cuisinière FOUR 396*380
Position : 62
Prix indicatif : 20.91 €
GRILLE Cuisinière 2 FEUX
GRILLE Cuisinière 2 FEUX
Position : 63
Prix indicatif : 22.08 €
GRILLE Cuisinière 1 FEU
GRILLE Cuisinière 1 FEU
Position : 64
Prix indicatif : 21.38 €
CHAPEAU Cuisinière BRULEUR Semi-rapide 68mm
CHAPEAU Cuisinière BRULEUR Semi-rapide 68mm
Position : 65
Prix indicatif : 16.31 €
CHAPEAU Cuisinière BRULEUR Auxiliaire AVG 51mm
CHAPEAU Cuisinière BRULEUR Auxiliaire AVG 51mm
Position : 66
Prix indicatif : 10.45 €
CHAPEAU Cuisinière BRULEUR R 100mm
CHAPEAU Cuisinière BRULEUR R 100mm
Position : 67
Prix indicatif : 18.57 €
TUYAU Cuisinière Alimentation BRULEUR ARD
TUYAU Cuisinière Alimentation BRULEUR ARD
Position : 68
Prix indicatif : 8.75 €
TUYAU Cuisinière Alimentation BRULEUR AVG
TUYAU Cuisinière Alimentation BRULEUR AVG
Position : 69
Prix indicatif : 7.75 €
TUYAU Cuisinière Alimentation BRULEUR AVD
TUYAU Cuisinière Alimentation BRULEUR AVD
Position : 70
Prix indicatif : 7.31 €
TUYAU Cuisinière Alimentation BRUL FOURap301200
TUYAU Cuisinière Alimentation BRUL FOURap301200
Position : 71
Prix indicatif : 11.87 €
TUYAU Cuisinière Alimentation BRUL FOURav301200
TUYAU Cuisinière Alimentation BRUL FOURav301200
Position : 71
Prix indicatif : 10.71 €
CHARNIERE Four DROITE
CHARNIERE Four DROITE
Position : 73
Prix indicatif : 17.97 €
CHARNIERE Four GAUCHE
CHARNIERE Four GAUCHE
Position : 74
Prix indicatif : 61.44 €
CHARNIERE Four FEMELLE
CHARNIERE Four FEMELLE
Position : 75
Prix indicatif : 4.68 €
CHARNIERE Cuisinière COUVERCLE
CHARNIERE Cuisinière COUVERCLE
Position : 76
RENFORT Cuisinière FIXATION COUVERCLE
RENFORT Cuisinière FIXATION COUVERCLE
Position : 77
Prix indicatif : 1.69 €
DOUILLE Cuisinière Charnière Couvercle
DOUILLE Cuisinière Charnière Couvercle
Position : 78
Prix indicatif : 2.99 €
Contre-poids Cuisinière
Contre-poids Cuisinière
Position : 79
Prix indicatif : 25.07 €
BOUCHON Cuisinière INVERSION GAZ
BOUCHON Cuisinière INVERSION GAZ
Position : 81
Prix indicatif : 12.42 €
ISOLATION Cuisinière
ISOLATION Cuisinière
Position : 83
Prix indicatif : 22.11 €
