Vue éclatée cuisinière Arrow B52312F01

Name: Arrow B52312F01
Brand: Arrow
SKU: B52312F01

Découvrez la vue éclatée complète cuisinière Arrow B52312F01, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière Arrow B52312F01 et éviter les pannes imprévues. 82 pièces référencées.

Cette vue éclatée Arrow B52312F01 référence 82 pièces détachées, dont taque cuisinière 4g blanc sabaf ap0304, bandeau cuisinière b52312f01, couvercle cuisinière blanc, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière Arrow : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : SUPPORT Cuisinière Injecteur BRULEUR GRILL (repère 41, 22.68 €) · TOLE Cuisinière SOLE DE FOUR (repère 46, 54 €) · GRILLE Cuisinière FOUR (repère 75, 80.41 €) · GRILLE Cuisinière 2 FEUX (repère 76, 45.96 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : CLIPS Cuisinière FIXE BULBE Thermostat (repère 66, 2.35 €) · ROBINET Cuisinière Thermostat FOUR (repère 82, 119.89 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : AXE Cuisinière Charnière Couvercle Supérieur (repère 12, 2.47 €) · JOINT Cuisinière MOUFLE (repère 15) · JOINT Cuisinière (repère 40, 10.65 €) · VITRE Cuisinière Intérieure 506*420 (repère 56, 108.75 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Cuisinière MOUFLE (repère 15) · JOINT Cuisinière (repère 40, 10.65 €) · CLIPS Cuisinière FIXE BULBE Thermostat (repère 66, 2.35 €) · ROBINET Cuisinière Thermostat FOUR (repère 82, 119.89 €) · JOINT Cuisinière (repère 85)

Guides utiles

Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

TAQUE Cuisinière 4G Blanc SABAF AP0304

Position : 1

Prix indicatif : 83.89 €

BANDEAU Cuisinière B52312F01

Position : 2

Prix indicatif : 33.32 €

Couvercle Cuisinière BLANC

Position : 3

PORTE Cuisinière SOUS FOUR Blanc METAL

Position : 4

Prix indicatif : 38.9 €

SOCLE Cuisinière Inférieur AVANT Blanc

Position : 5

Prix indicatif : 22.98 €

PROFIL Cuisinière Supérieur PORTE FOUR

Position : 6

Prix indicatif : 52.31 €

PROFIL Cuisinière DROIT PORTE FOUR EPUISE

Position : 7

PROFIL Cuisinière GAUCHE PORTE FOUR EPUISE

Position : 8

DISQUE Cuisinière MANETTE Blanc

Position : 9

Prix indicatif : 4.24 €

PIED Cuisinière AV/AR

Position : 10

Prix indicatif : 10.04 €

CROCHET Cuisinière PORTE SOUS FOUR

Position : 11

AXE Cuisinière Charnière Couvercle Supérieur

Position : 12

Prix indicatif : 2.47 €

BUTEE Cuisinière Blanc Couvercle EMAIL

Position : 13

Prix indicatif : 43.76 €

BUTEE Cuisinière

Position : 14

Prix indicatif : 2.63 €

JOINT Cuisinière MOUFLE

Position : 15

JOINT Cuisinière

Position : 16

Prix indicatif : 2.34 €

ENTRETOISE Cuisinière SUPPORT TAQ/TAQUE

Position : 17

Prix indicatif : 2.59 €

PANNEAU Cuisinière DROIT Blanc

Position : 18

Prix indicatif : 42.11 €

PANNEAU Cuisinière GAUCHE Blanc

Position : 19

Prix indicatif : 42.81 €

TOLE Cuisinière ARRIERE

Position : 20

Prix indicatif : 27.69 €

CORNIERE Cuisinière ARRIERE Inférieur

Position : 21

Prix indicatif : 15.54 €

CORNIERE Cuisinière ARRIERE Supérieur

Position : 22

Prix indicatif : 15.15 €

SUPPORT Cuisinière LATERAL Gauche OU Droit

Position : 23

Prix indicatif : 19.04 €

POIGNEE Cuisinière PORTE FOUR

Position : 24

Prix indicatif : 32.93 €

CHAPEAU Cuisinière BRULEUR Rapide AP0304

Position : 25

Prix indicatif : 14.35 €

CHAPEAU Cuisinière BRULEUR Semi-rapide AP0304

Position : 26

Prix indicatif : 14.08 €

CHAPEAU Cuisinière BRULEUR Auxiliaire AP0304

Position : 27

Prix indicatif : 11.77 €

TETE Cuisinière BRULEUR Rapide AP0304

Position : 28

Prix indicatif : 13.66 €

TETE Cuisinière BRULEUR Semi-rapide AP0304

Position : 29

Prix indicatif : 13.01 €

TETE Cuisinière BRULEUR Auxiliaire AP0304

Position : 30

Prix indicatif : 12.66 €

BRULEUR Cuisinière FOUR

Position : 31

Prix indicatif : 39.34 €

JEU Cuisinière Injecteur Gaz Butane

Position : 35

Prix indicatif : 27.39 €

JEU Cuisinière Injecteur Gaz Naturel

Position : 35

Prix indicatif : 28.16 €

ROBINET Cuisinière Rapide

Position : 36

Prix indicatif : 26.32 €

ROBINET Cuisinière Semi-rapide

Position : 37

Prix indicatif : 25.47 €

ROBINET Cuisinière Auxiliaire

Position : 38

Prix indicatif : 29.13 €

THERMOCOUPLE Cuisinière FOUR

Position : 39

Prix indicatif : 23.1 €

JOINT Cuisinière

Position : 40

Prix indicatif : 10.65 €

SUPPORT Cuisinière Injecteur BRULEUR GRILL

Position : 41

Prix indicatif : 22.68 €

SUPPORT Cuisinière Injecteur Rapide AP0304

Position : 42

Prix indicatif : 19.75 €

SUPPORT Cuisinière Injecteur Semi-rapide AP0304

Position : 43

Prix indicatif : 25.23 €

SUPPORT Cuisinière Injecteur Auxiliaire AP0304

Position : 44

Prix indicatif : 23.03 €

MOUFLE Cuisinière

Position : 45

Prix indicatif : 120.8 €

TOLE Cuisinière SOLE DE FOUR

Position : 46

Prix indicatif : 54 €

SUPPORT Cuisinière CROCHET Porte Inférieur

Position : 47

Prix indicatif : 44.19 €

SUPPORT Cuisinière PIED DROIT

Position : 48

Prix indicatif : 5.38 €

SUPPORT Cuisinière PIED GAUCHE

Position : 49

Prix indicatif : 5.54 €

SUPPORT Cuisinière

Position : 50

Prix indicatif : 2.75 €

TOLE Cuisinière SUPPORT BRULEUR FOUR

Position : 51

Prix indicatif : 24.93 €

TOLE Cuisinière Inférieur

Position : 52

Prix indicatif : 24.29 €

CORNIERE Cuisinière Supérieur SUPPORT BANDEAU

Position : 53

Prix indicatif : 19.05 €

SUPPORT Cuisinière Supérieur BANDEAU

Position : 54

Prix indicatif : 8.34 €

TOLE Cuisinière EVACUATION AIR CHAUD

Position : 55

Prix indicatif : 9.16 €

VITRE Cuisinière Intérieure 506*420

Position : 56

Prix indicatif : 108.75 €

VITRE Cuisinière Extérieure Blanc E

Position : 57

Charnière Cuisinière FEMELLE PORTE FOUR

Position : 58

Prix indicatif : 6.82 €

SUPPORT Cuisinière Charnière COUVERCLE

Position : 59

Prix indicatif : 6.47 €

SUPPORT Cuisinière Droit TAQUE Blanc EPUISE

Position : 60

SUPPORT Cuisinière Gauche TAQUE Blanc EPUISE

Position : 61

RESSORT Cuisinière MANETTE

Position : 62

Prix indicatif : 4.56 €

SUPPORT Cuisinière Supérieur Droit VITRE Intérieure

Position : 63

Prix indicatif : 3.71 €

SUPPORT Cuisinière Supérieur Gauche VITRE Intérieure

Position : 64

Prix indicatif : 3.68 €

CLIPS Cuisinière AVANT FIXE TAQUE

Position : 65

Prix indicatif : 2.28 €

CLIPS Cuisinière FIXE BULBE Thermostat

Position : 66

Prix indicatif : 2.35 €

CLIPS Cuisinière FIXE RAMPE Alimentation

Position : 67

Prix indicatif : 2.6 €

LECHE FRITE Cuisinière

Position : 68

Prix indicatif : 28.23 €

MANETTE Cuisinière GAZ+FOUR GAZ Blanc E

Position : 70

TUYAU Cuisinière Alimentation BRUL Rapide ARD

Position : 71

Prix indicatif : 10.81 €

TUYAU Cuisinière Alimentation BRUL Semi-rapide AVD

Position : 72

Prix indicatif : 8.75 €

TUYAU Cuisinière Alimentation BRUL ARG Semi-rapide

Position : 73

Prix indicatif : 9.83 €

TUYAU Cuisinière Alimentation BRUL AVG Auxiliaire

Position : 74

Prix indicatif : 10.13 €

GRILLE Cuisinière FOUR

Position : 75

Prix indicatif : 80.41 €

GRILLE Cuisinière 2 FEUX

Position : 76

Prix indicatif : 45.96 €

TUYAU Cuisinière Alimentation FOUR

Position : 77

Prix indicatif : 22.01 €

RAMPE Cuisinière Alimentation ROBINETS

Position : 78

Prix indicatif : 24.57 €

Charnière Cuisinière PORTE SOUS FOUR

Position : 79

Prix indicatif : 2.94 €

AXE Cuisinière Charnière PORTE SOUS FOUR

Position : 80

Prix indicatif : 2.84 €

CHARNIERE Cuisinière COUVERCLE

Position : 81

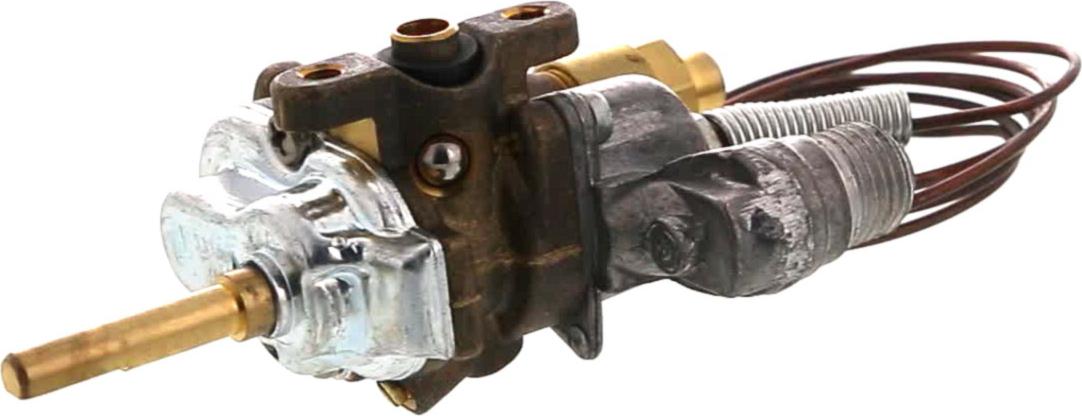

ROBINET Cuisinière Thermostat FOUR

Position : 82

Prix indicatif : 119.89 €

EMBOUT Cuisinière Gaz Butane

Position : 83

Prix indicatif : 7.78 €

JOINT Cuisinière

Position : 85

Charnière Cuisinière FOUR

Position : 86

Prix indicatif : 139.09 €
