Vue éclatée cuisinière BLUESKY BME30 TFS13F02
Découvrez la vue éclatée complète cuisinière BLUESKY BME30 TFS13F02, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BLUESKY BME30 TFS13F02 et éviter les pannes imprévues. 46 pièces référencées.
Cette vue éclatée BLUESKY BME30 TFS13F02 référence 46 pièces détachées, dont 1856 epuise, bandeau cuisinière bme30 bluesky, contre porte cuisinière (e4), avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BLUESKY : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : Protection Cuisinière Résistance Inférieur (repère 15, 8.76 €) · Résistance Cuisinière Inférieur TFS13 (repère 19, 123.4 €) · Résistance Cuisinière Supérieur 1500+600W (repère 20, 128.34 €) · GRILLE Cuisinière FOUR 396*380 (repère 41, 18.83 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Protection Cuisinière Résistance Inférieur (repère 15, 8.76 €) · Résistance Cuisinière Inférieur TFS13 (repère 19, 123.4 €) · Résistance Cuisinière Supérieur 1500+600W (repère 20, 128.34 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

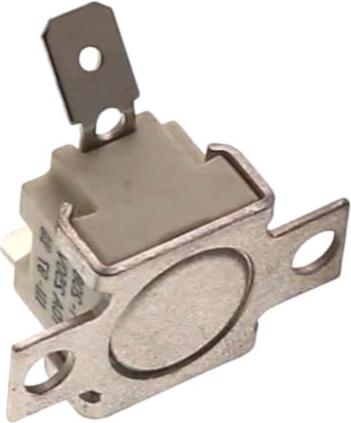

Sur cette vue : SUPPORT Cuisinière BULBE THERMOSTAT (repère 25) · SUPPORT Cuisinière BULBE Thermostat EPUISE (repère 42) · THERMOSTAT Cuisinière NC 97 (repère 50, 15.37 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : SUPPORT Cuisinière VITRE EPUISE (repère 5) · SUPPORT Cuisinière Supérieur VITRE Extérieure EPUISE (repère 6) · JOINT Cuisinière (E2) (repère 11, 27.17 €) · VITRE Cuisinière Intérieure 376*159*4 EPUISE (repère 28).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière (E2) (repère 11, 27.17 €) · SUPPORT Cuisinière BULBE THERMOSTAT (repère 25) · JOINT Cuisinière GAUCHE EPUISE (repère 30) · JOINT Cuisinière DROIT (E5) EPUISE (repère 31) · SUPPORT Cuisinière BULBE Thermostat EPUISE (repère 42) · THERMOSTAT Cuisinière NC 97 (repère 50, 15.37 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
