Vue éclatée lave vaisselle BOSCH SGI5630EU SGI5630EU.37
Découvrez la vue éclatée complète lave vaisselle BOSCH SGI5630EU SGI5630EU.37, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle BOSCH SGI5630EU SGI5630EU.37 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée BOSCH SGI5630EU SGI5630EU.37 référence 90 pièces détachées, dont durite lave-vaisselle + collier, panier lave-vaisselle couverts, tole lave-vaisselle, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle BOSCH : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE (réf. 165261, 43.08 €) · CLAPET ANTI-RETOUR (réf. 165262, 10.85 €) · FILTRE ELECTROVANNE (réf. 166671, 24.68 €) · FILTRE Lave-Vaisselle FOND DE CUVE ORIGINE (réf. 170740, 19.01 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

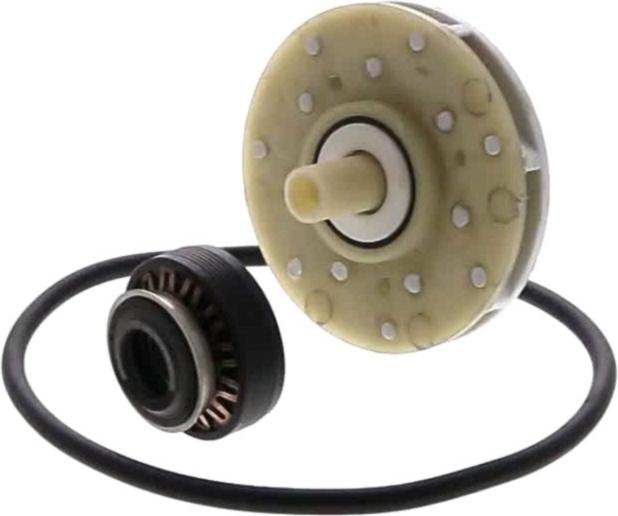

Sur cette vue : TETE Lave-Vaisselle ASPERSION Supérieur (réf. 167301, 16.07 €) · TURBINE Lave-Vaisselle CYCLAGE KIT (réf. 183638, 77.43 €) · MOTEUR Lave-Vaisselle CYCLAGE "sans kit turbine" (réf. 267773, 226.32 €) · DURITE Lave-Vaisselle PRESSOSTAT POMPE CYCLAGE (réf. 298556, 12.96 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : DURITE Lave-Vaisselle + COLLIER (réf. 88403, 15.18 €) · BOUCHON Lave-Vaisselle BAC A SEL (réf. 165259, 13.45 €) · JOINT Lave-Vaisselle CHAMBRE DE COMPRESSION (réf. 165331, 8.37 €) · JOINT Lave-Vaisselle LIQUIDE RINCAGE (réf. 166625, 8.79 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

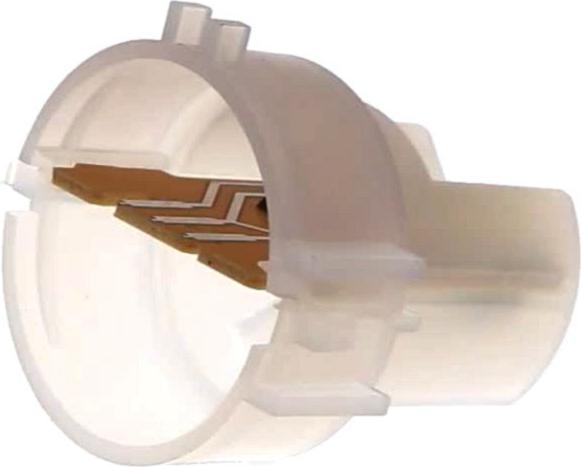

Sur cette vue : Interrupteur Lave-Vaisselle SWITCH RESISTANCE (réf. 69796, 26.24 €) · SONDE Lave-Vaisselle RESISTANCE (réf. 165279, 59.1 €) · Thermostat Lave-Vaisselle NC85 (réf. 165281, 48.52 €) · Résistance Lave-Vaisselle ENSEMBLE (réf. 483058, 168.4 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CROCHET Lave-Vaisselle VERROU DE PORTE (réf. 165253, 11.35 €) · GUIDE Lave-Vaisselle CABLE CHARNIERE (réf. 165296, 14.56 €) · POULIE Lave-Vaisselle + CABLE TENSION Porte (réf. 165298, 28.02 €) · RESSORT Lave-Vaisselle PORTE (réf. 168648).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR ANTIPARASITE épuisé remplacé par filaire (réf. 165201, 19.69 €) · Thermostat Lave-Vaisselle NC85 (réf. 165281, 48.52 €) · JOINT Lave-Vaisselle CHAMBRE DE COMPRESSION (réf. 165331, 8.37 €) · JOINT Lave-Vaisselle LIQUIDE RINCAGE (réf. 166625, 8.79 €) · JOINT Lave-Vaisselle BOITE PRODUIT (réf. 166637, 16.22 €) · FILTRE ELECTROVANNE (réf. 166671, 24.68 €) · JOINT Lave-Vaisselle AIRBREAK (réf. 166878, 18.64 €) · JOINT Lave-Vaisselle POT A SEL (réf. 166879, 23.55 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
