Vue éclatée lave vaisselle BOSCH SMS51003.01 SMS5100301
Découvrez la vue éclatée complète lave vaisselle BOSCH SMS51003.01 SMS5100301, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle BOSCH SMS51003.01 SMS5100301 et éviter les pannes imprévues. 38 pièces référencées.
Cette vue éclatée BOSCH SMS51003.01 SMS5100301 référence 38 pièces détachées, dont joint lave-vaisselle resistance, joint lave-vaisselle portillon rincage, interrupteur lave-vaisselle switch porte, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle BOSCH : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle FOND DE CUVE (réf. 81711, 37.18 €) · TUYAU Lave-Vaisselle VIDANGE (réf. 112725, 27.16 €) · FILTRE Lave-Vaisselle AMOVIBLE (réf. 112728, 79.8 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : DURITE Lave-Vaisselle BAC/MOTEUR CYCLAGE (réf. 51876, 30.63 €) · BRAS Lave-Vaisselle Inférieur (réf. 113546, 66.05 €) · BRAS Lave-Vaisselle Supérieur (réf. 115422, 50.99 €) · MOTEUR Lave-Vaisselle CYCLAGE (réf. 140440, 236.18 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

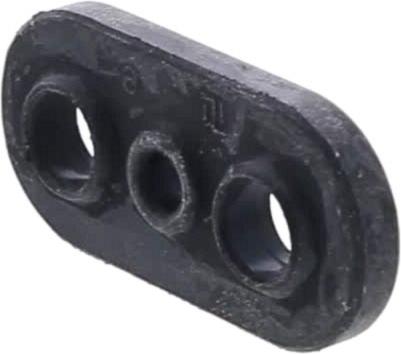

Sur cette vue : JOINT Lave-Vaisselle RESISTANCE (réf. 18516, 13.96 €) · JOINT Lave-Vaisselle PORTILLON RINCAGE (réf. 19176, 13.36 €) · JOINT Lave-Vaisselle KLIXON (réf. 22481, 12.3 €) · JOINT Lave-Vaisselle PORTILLON LAVAGE (réf. 44530, 10.75 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : JOINT Lave-Vaisselle RESISTANCE (réf. 18516, 13.96 €) · THERMOSTAT Lave-Vaisselle 65°C (réf. 22480) · SUPPORT Lave-Vaisselle RESISTANCE (réf. 22482, 12.16 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : SUPPORT Lave-Vaisselle CHARNIERE Gauche (réf. 53571, 7.85 €) · SUPPORT Lave-Vaisselle CHARNIERE Droit (réf. 53572, 8.93 €) · CHARNIERE Lave-Vaisselle GAUCHE (réf. 82970, 59.92 €) · CHARNIERE Lave-Vaisselle DROITE (réf. 82971, 68.32 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

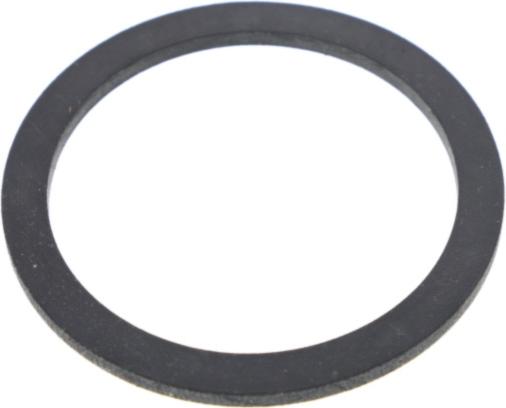

JOINT Lave-Vaisselle RESISTANCE (réf. 18516, 13.96 €) · JOINT Lave-Vaisselle PORTILLON RINCAGE (réf. 19176, 13.36 €) · THERMOSTAT Lave-Vaisselle 65°C (réf. 22480) · JOINT Lave-Vaisselle KLIXON (réf. 22481, 12.3 €) · JOINT Lave-Vaisselle PORTILLON LAVAGE (réf. 44530, 10.75 €) · CONDENSATEUR Lave-Vaisselle 5UF (réf. 55114, 51.37 €) · JOINT Lave-Vaisselle BOUCHON SEL (réf. 56808, 9.64 €) · JOINT Lave-Vaisselle BOITE LESSIVE (réf. 74858, 13.08 €)
