Vue éclatée lave linge BOSCH WFB3200AU.01 WFB3200AU01
Découvrez la vue éclatée complète lave linge BOSCH WFB3200AU.01 WFB3200AU01, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge BOSCH WFB3200AU.01 WFB3200AU01 et éviter les pannes imprévues. 23 pièces référencées.
Cette vue éclatée BOSCH WFB3200AU.01 WFB3200AU01 référence 23 pièces détachées, dont pied lave-linge, vis lave-linge croisillon tambour*kit*, interrupteur m/a, avec leur position sur le schéma constructeur.
Réparer son lave-linge BOSCH : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge CUVE/PV (réf. 93400, 36.12 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1184J5 (réf. 283729, 21.64 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : BOUCHON Lave-Linge Pompe de vidange lot de 2 (réf. 94151, 33.81 €) · Pompe de vidange Lave-Linge (réf. 141124, 51.48 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

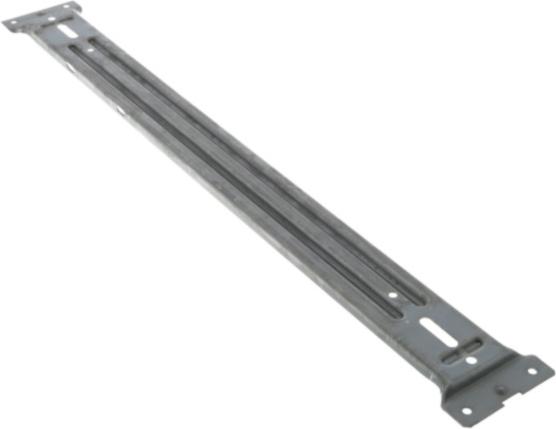

Sur cette vue : RESSORT Lave-Linge CUVE (réf. 69605, 15.56 €) · AMORTISSEUR Lave-Linge (réf. 94072, 43.04 €) · SUPPORT Lave-Linge RESSORT CUVE (réf. 289822, 16.83 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Lave-Linge (réf. 94072, 43.04 €) · COURROIE Lave-Linge 1184J5 (réf. 283729, 21.64 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
