Vue éclatée lave linge BOSCH WOH9730FF.06 WOH9730FF06
Découvrez la vue éclatée complète lave linge BOSCH WOH9730FF.06 WOH9730FF06, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge BOSCH WOH9730FF.06 WOH9730FF06 et éviter les pannes imprévues. 18 pièces référencées.

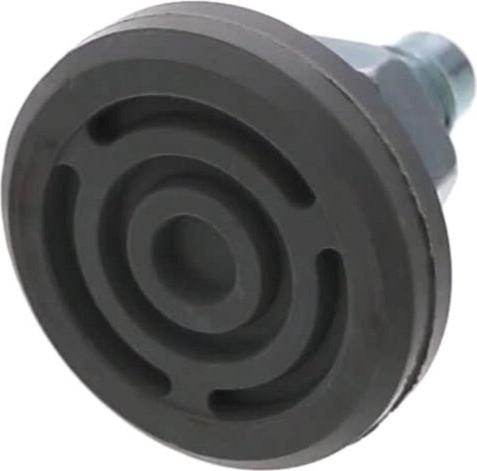

Cette vue éclatée BOSCH WOH9730FF.06 WOH9730FF06 référence 18 pièces détachées, dont bague lave-linge durite, pied lave-linge, palier lave-linge droit, avec leur position sur le schéma constructeur.
Réparer son lave-linge BOSCH : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : BAGUE Lave-Linge DURITE (réf. 25349, 7.81 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

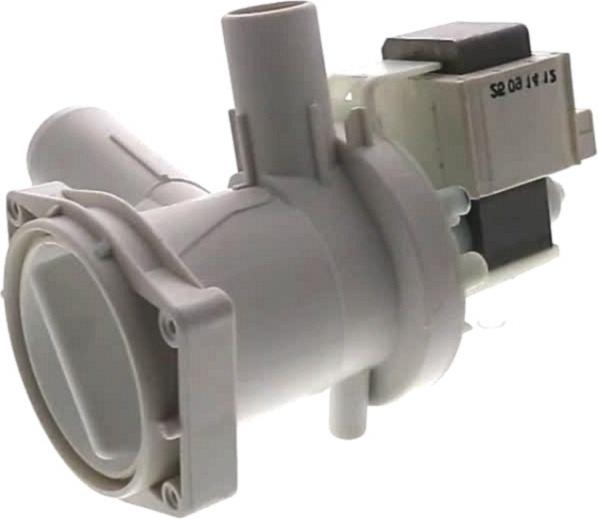

Sur cette vue : BOUCHON Lave-Linge POMPE ASKOLL (réf. 95269, 28.23 €) · TUYAU Lave-Linge VIDANGE 2,2m (réf. 115852, 24.13 €) · Pompe de vidange Lave-Linge 30W 420620 (réf. 141326, 60.09 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge DROIT (réf. 53754, 61.66 €) · PALIER Lave-Linge GAUCHE (réf. 53757, 104.48 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

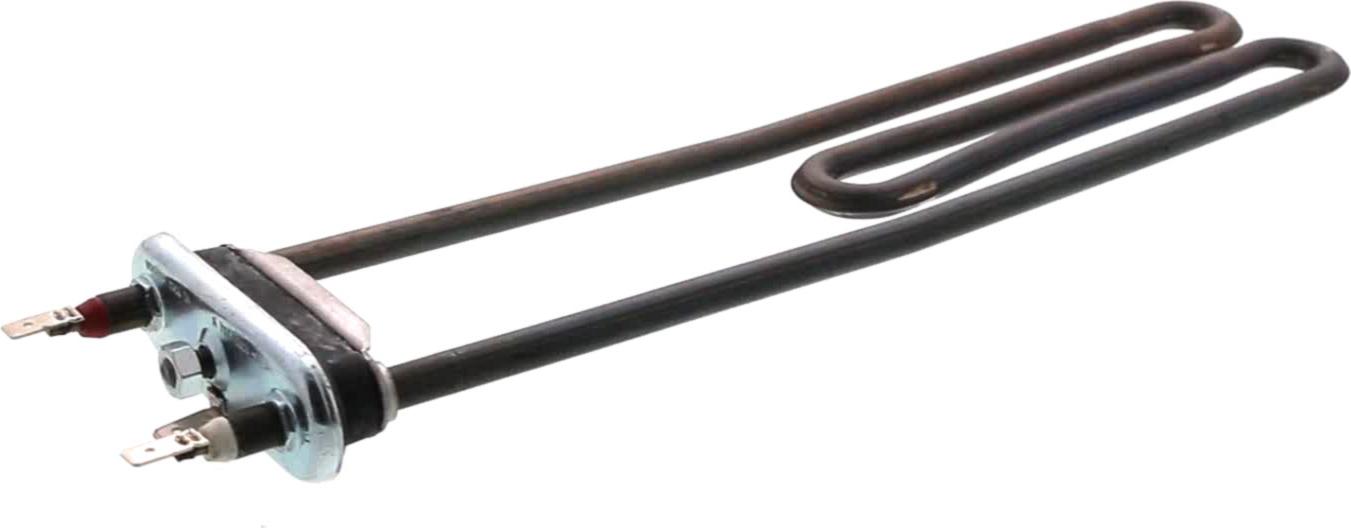

Sur cette vue : RESISTANCE Lave-Linge 2500w (réf. 88487, 37.33 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PALIER Lave-Linge DROIT (réf. 53754, 61.66 €) · PALIER Lave-Linge GAUCHE (réf. 53757, 104.48 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
