Vue éclatée lave linge BOSCH WOP2401FF.02 WOP2401FF02
Découvrez la vue éclatée complète lave linge BOSCH WOP2401FF.02 WOP2401FF02, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge BOSCH WOP2401FF.02 WOP2401FF02 et éviter les pannes imprévues. 46 pièces référencées.
Cette vue éclatée BOSCH WOP2401FF.02 WOP2401FF02 référence 46 pièces détachées, dont manette lave-linge programmateur, manette lave-linge essorage, cable lave-linge sonde, avec leur position sur le schéma constructeur.
Réparer son lave-linge BOSCH : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

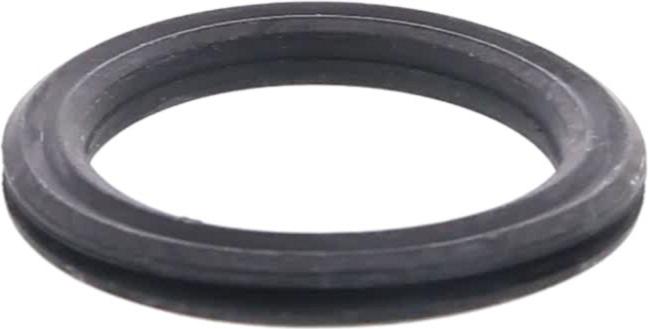

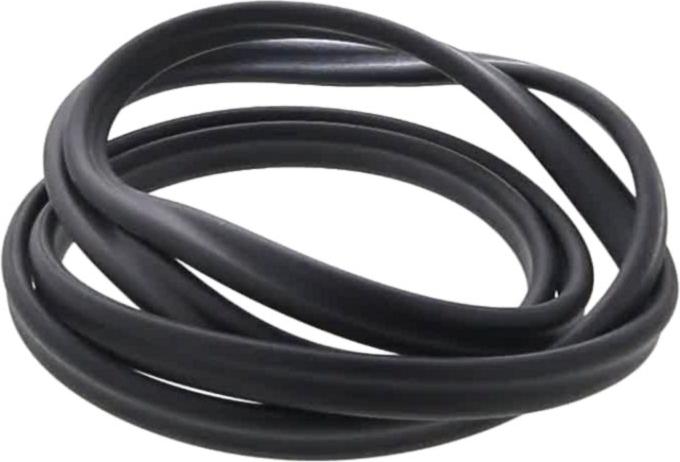

Sur cette vue : BAGUE Lave-Linge DURITE (repère 301, 7.59 €) · JOINT Lave-Linge ROULEMENT (repère 306, 12.27 €) · JOINT Lave-Linge SUPPORT PALIER (repère 307, 12.55 €) · JOINT Lave-Linge CUVE (repère 317, 17.77 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

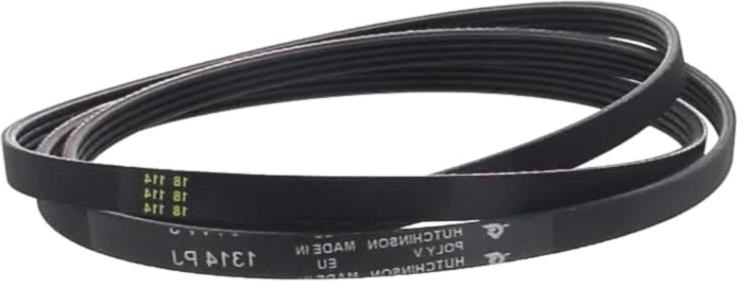

Sur cette vue : CHARBON Lave-Linge MOTEUR (lot 2) 12.41/4.91 (repère 303, 19.54 €) · COURROIE Lave-Linge 1314J4 (repère 322, 18.27 €) · CONDENSATEUR Lave-Linge ANTIPARASITE KPL3524 ISKRA 0.47uF +2x22000pF +2x1mH (repère 416, 39.14 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

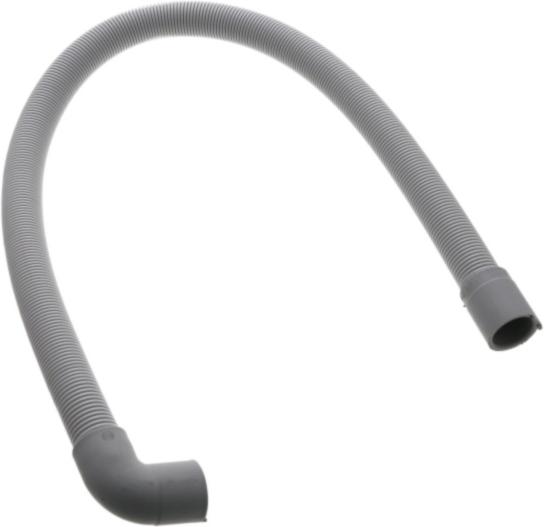

Sur cette vue : FILTRE Lave-Linge ARRIVEE EAU (repère 402, 8.29 €) · Pompe de vidange Lave-Linge 30W 420620 (repère 404, 60.24 €) · DURITE Lave-Linge POMPE/REPART (repère 418, 22.7 €) · TUYAU Lave-Linge VIDANGE 2,2m (repère 429, 25.87 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

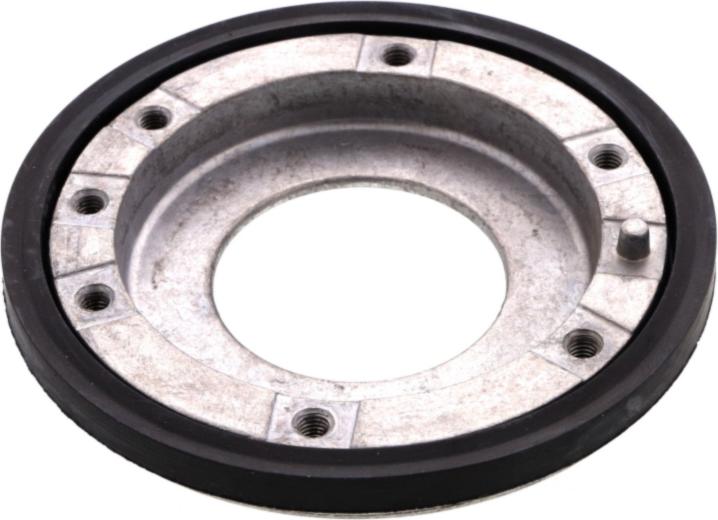

Sur cette vue : JOINT Lave-Linge ROULEMENT (repère 306, 12.27 €) · JOINT Lave-Linge SUPPORT PALIER (repère 307, 12.55 €) · DISQUE Lave-Linge PROTECTION ROULEMENT + JOINT (repère 319, 43.44 €) · AMORTISSEUR Lave-Linge 60N KIT DE 2 (repère 328, 35.09 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : CABLE Lave-Linge SONDE (repère 104, 13.32 €) · SONDE Lave-Linge (repère 310, 23.98 €) · RESISTANCE Lave-Linge 2000W CUVE PLASTIQUE (repère 320, 69.36 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CHARBON Lave-Linge MOTEUR (lot 2) 12.41/4.91 (repère 303, 19.54 €) · JOINT Lave-Linge ROULEMENT (repère 306, 12.27 €) · JOINT Lave-Linge SUPPORT PALIER (repère 307, 12.55 €) · JOINT Lave-Linge CUVE (repère 317, 17.77 €) · DISQUE Lave-Linge PROTECTION ROULEMENT + JOINT (repère 319, 43.44 €) · COURROIE Lave-Linge 1314J4 (repère 322, 18.27 €) · AMORTISSEUR Lave-Linge 60N KIT DE 2 (repère 328, 35.09 €) · PALIER Lave-Linge Gauche OU Droit (repère 331, 51.72 €)
