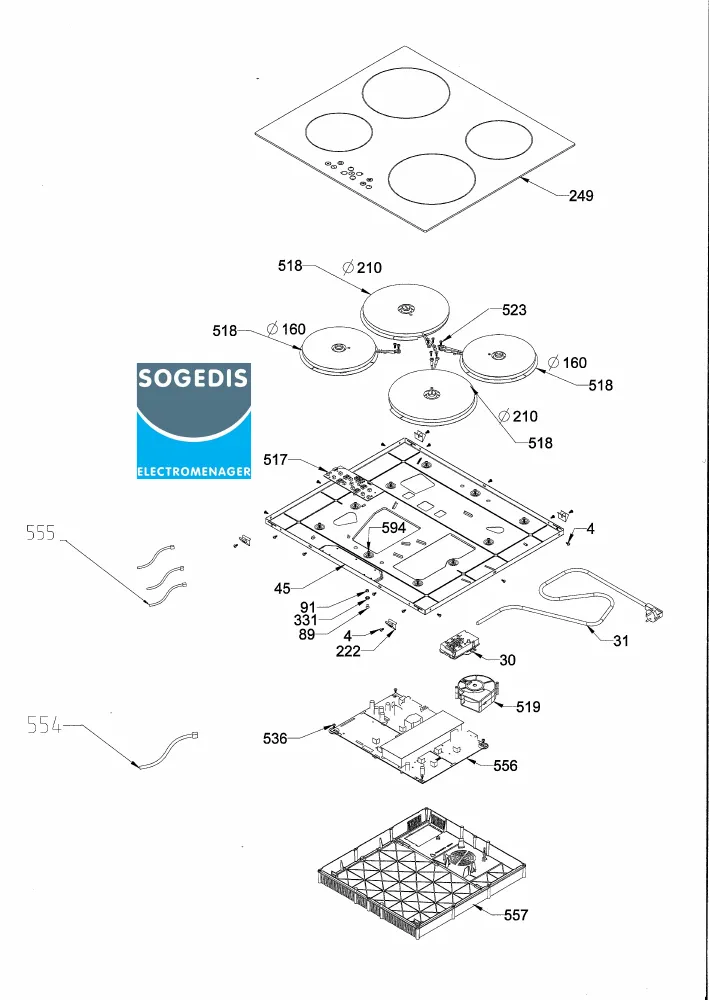

Vue éclatée Technical TP4I 711521

Vue éclatée plaque de cuisson Technical TP4I 711521

Découvrez la vue éclatée complète plaque de cuisson Technical TP4I 711521, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson Technical TP4I 711521 et éviter les pannes imprévues. 23 pièces référencées.

Cette vue éclatée Technical TP4I 711521 référence 23 pièces détachées, dont grattoir plaque option vitro ceramique, notice plaque utilisation, cablage plaque, avec leur position sur le schéma constructeur.

Réparer son plaque de cuisson Technical : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Un foyer ne chauffe plus

Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.

Sur cette vue : VIS Cuisinière SUPPORT RESISTANCE Supérieur (repère 4, 2.33 €) · INDUCTEUR Plaque 210mm JAVA DST2033-4203 (repère 518, 70.12 €) · INDUCTEUR Plaque 160mm 1400w (booster 1800w) (repère 518, 59.31 €).

Guides utiles

Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion

Assistant réparation Assistant IA

Liste des pièces détachées

KIT Plaque ENCASTREMENT (4 supports + 4 vis )
KIT Plaque ENCASTREMENT (4 supports + 4 vis )
Prix indicatif : 11.56 €
GRATTOIR Plaque OPTION VITRO CERAMIQUE
GRATTOIR Plaque OPTION VITRO CERAMIQUE
Prix indicatif : 4.97 €
NOTICE Plaque UTILISATION
NOTICE Plaque UTILISATION
Prix indicatif : 10.14 €
CABLAGE Plaque
CABLAGE Plaque
Prix indicatif : 28.62 €
VIS Cuisinière SUPPORT RESISTANCE Supérieur
VIS Cuisinière SUPPORT RESISTANCE Supérieur
Position : 4
Prix indicatif : 2.33 €
BORNIER Plaque Alimentation ELECTRIQUE
BORNIER Plaque Alimentation ELECTRIQUE
Position : 30
Prix indicatif : 23.09 €
CABLE Plaque ALIMENTATION 3G2.5 1.1m
CABLE Plaque ALIMENTATION 3G2.5 1.1m
Position : 31
Prix indicatif : 17.17 €
CABLE Plaque Alimentation 3*4 1,1M + BORNIER
CABLE Plaque Alimentation 3*4 1,1M + BORNIER
Position : 31
Prix indicatif : 29.59 €
TOLE Plaque Inférieur
TOLE Plaque Inférieur
Position : 45
Prix indicatif : 44.76 €
VIS Plaque M4*10
VIS Plaque M4*10
Position : 89
Prix indicatif : 2.52 €
ECROU Plaque
ECROU Plaque
Position : 91
Prix indicatif : 2.41 €
SUPPORT Plaque PLAQUE remplace par KIT
SUPPORT Plaque PLAQUE remplace par KIT
Position : 222
Prix indicatif : 10.74 €
TAQUE Plaque VITRO NOIRE 4I 590*520 TECHNICAL
TAQUE Plaque VITRO NOIRE 4I 590*520 TECHNICAL
Position : 249
Prix indicatif : 101.35 €
RONDELLE Plaque
RONDELLE Plaque
Position : 331
Prix indicatif : 2.67 €
PLATINE Plaque COMMANDE
PLATINE Plaque COMMANDE
Position : 517
Prix indicatif : 90.22 €
INDUCTEUR Plaque 210mm JAVA DST2033-4203
INDUCTEUR Plaque 210mm JAVA DST2033-4203
Position : 518
Prix indicatif : 70.12 €
INDUCTEUR Plaque 160mm 1400w (booster 1800w)
INDUCTEUR Plaque 160mm 1400w (booster 1800w)
Position : 518
Prix indicatif : 59.31 €
VENTILATEUR Plaque
VENTILATEUR Plaque
Position : 519
Prix indicatif : 33.26 €
VIS Froid ENJOLIVEUR DISPLAY
VIS Froid ENJOLIVEUR DISPLAY
Position : 536
Prix indicatif : 2.46 €
CABLE Plaque PLATINE PUISSANCE - PLATINE COMMANDE 235mm
CABLE Plaque PLATINE PUISSANCE - PLATINE COMMANDE 235mm
Position : 554
Prix indicatif : 44.57 €
CABLE Plaque
CABLE Plaque
Position : 555
Prix indicatif : 33.85 €
PLATINE Plaque PUISSANCE
PLATINE Plaque PUISSANCE
Position : 556
Prix indicatif : 147.82 €
MEUBLE Plaque Inférieur
MEUBLE Plaque Inférieur
Position : 557
Prix indicatif : 48.07 €
