Vue éclatée plaque de cuisson Technical TP31GB

Name: Technical TP31GB
Brand: Technical
SKU: TP31GB

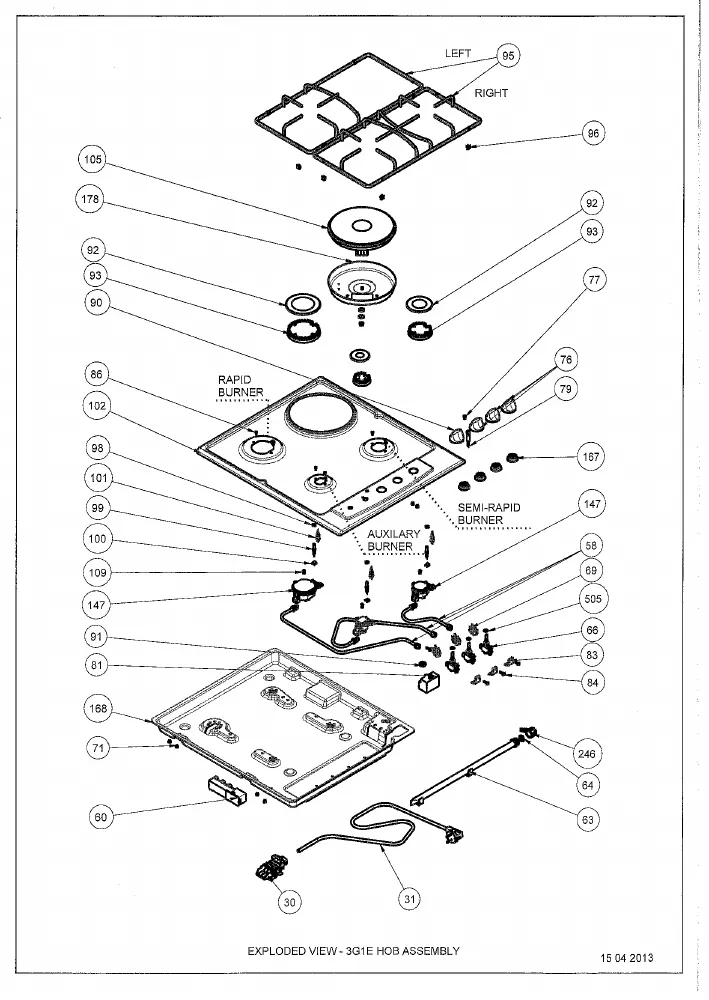

Découvrez la vue éclatée complète plaque de cuisson Technical TP31GB, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson Technical TP31GB et éviter les pannes imprévues. 60 pièces référencées.

Cette vue éclatée Technical TP31GB référence 60 pièces détachées, dont notice plaque utilisation, cablage cuisinière, bornier plaque alimentation + cable, avec leur position sur le schéma constructeur.

Réparer son plaque de cuisson Technical : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Un foyer ne chauffe plus

Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.

Sur cette vue : TUYAU Plaque Alimentation BRULEUR Auxiliaire (repère 58, 13.05 €) · TUYAU Plaque Alimentation BRULEUR Rapide (repère 58, 12.93 €) · TUYAU Plaque Alimentation BRULEUR Semi-rapide (repère 58, 14.16 €) · TUYAU Plaque Alimentation BRULEURS 3G (repère 63, 29.57 €).

Commandes et sécurité

Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.

Sur cette vue : ROBINET Plaque Auxiliaire TC FEMELLE (repère 66, 50.77 €) · ROBINET Plaque Rapide TC SABAF FEMELLE (repère 66, 53.26 €) · ROBINET Plaque Semi-rapide TC SABAF FEMELLE (repère 66, 53.87 €) · MANETTE Plaque NOIRE GAMA-B 40*31 3h 6mm 11mm (repère 76, 7.5 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Cuisinière ARRIVEE GAZ (repère 64, 2.19 €) · JOINT Cuisinière (repère 64, 3.31 €) · PATIN Cuisinière GRILLE (repère 96, 3.95 €) · JOINT Plaque BOUGIE ALLUMAGE (repère 98, 2.34 €) · BOUGIE Plaque ALLUMAGE ROBINET SABAF (repère 99, 12.79 €) · CLIPS Plaque BOUGIE/THERMOCOUPLE (repère 100, 2.61 €) · JOINT Plaque SOUS MANETTE NOIR (repère 167, 9.38 €)

Guides utiles

Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion

Assistant réparation Assistant IA

Liste des pièces détachées

NOTICE Plaque UTILISATION

Prix indicatif : 10.83 €

CABLAGE Cuisinière

Prix indicatif : 61.53 €

BORNIER Plaque Alimentation + CABLE

Prix indicatif : 27.33 €

BORNIER Plaque Alimentation

Position : 30

Prix indicatif : 18.82 €

BORNIER Plaque Alimentation

Position : 30

Prix indicatif : 13.61 €

CABLE Plaque Alimentation

Position : 31

Prix indicatif : 14.21 €

TUYAU Plaque Alimentation BRULEUR Auxiliaire

Position : 58

Prix indicatif : 13.05 €

TUYAU Plaque Alimentation BRULEUR Rapide

Position : 58

Prix indicatif : 12.93 €

TUYAU Plaque Alimentation BRULEUR Semi-rapide

Position : 58

Prix indicatif : 14.16 €

ALLUMEUR Cuisinière 507224215

Position : 60

Prix indicatif : 31.89 €

TUYAU Plaque Alimentation BRULEURS 3G

Position : 63

Prix indicatif : 29.57 €

JOINT Cuisinière ARRIVEE GAZ

Position : 64

Prix indicatif : 2.19 €

JOINT Cuisinière

Position : 64

Prix indicatif : 3.31 €

EMBOUT Cuisinière Gaz Butane

Position : 65

Prix indicatif : 5.45 €

ROBINET Plaque Auxiliaire TC FEMELLE

Position : 66

Prix indicatif : 50.77 €

ROBINET Plaque Rapide TC SABAF FEMELLE

Position : 66

Prix indicatif : 53.26 €

ROBINET Plaque Semi-rapide TC SABAF FEMELLE

Position : 66

Prix indicatif : 53.87 €

Interrupteur Plaque ALLUMAGE SABAF (kit de 3)

Position : 69

Prix indicatif : 31.27 €

VIS Cuisinière

Position : 71

Prix indicatif : 2.33 €

MANETTE Plaque NOIRE GAMA-B 40*31 3h 6mm 11mm

Position : 76

Prix indicatif : 7.5 €

CACHE Plaque VOYANT ROUGE

Position : 77

Prix indicatif : 2.46 €

VOYANT Plaque AVEC CABLE

Position : 79

Prix indicatif : 9.73 €

COMMUTATEUR Plaque GOTTAK MARRON 770643

Position : 81

Prix indicatif : 23.48 €

SUPPORT Plaque ROBINET SABAF - ECA

Position : 83

Prix indicatif : 3.67 €

VIS Cuisinière SUPPORT INJECTEUR M3*8

Position : 86

Prix indicatif : 2.56 €

VIS Plaque M4*10

Position : 89

Prix indicatif : 2.17 €

MANETTE Plaque NOIRE GAMA-A

Position : 90

Prix indicatif : 8.09 €

ECROU Plaque Commutateur

Position : 91

Prix indicatif : 2.42 €

ECROU Plaque M6

Position : 91

Prix indicatif : 2.55 €

ECROU Plaque

Position : 91

Prix indicatif : 2.39 €

CHAPEAU Cuisinière BRULEUR Auxiliaire SABAF 55mm

Position : 92

Prix indicatif : 7.24 €

CHAPEAU Cuisinière BRULEUR Rapide SABAF 100mm

Position : 92

Prix indicatif : 10.84 €

CHAPEAU Cuisinière BRULEUR Semi-rapide SABAF 75mm

Position : 92

Prix indicatif : 7.98 €

TETE Cuisinière BRULEUR Rapide SABAF 90mm

Position : 93

Prix indicatif : 12.46 €

TETE Cuisinière BRULEUR Semi-rapide SABAF 65mm

Position : 93

Prix indicatif : 11.5 €

TETE Cuisinière BRULEUR Auxiliaire SABAF 45mm

Position : 93

Prix indicatif : 11.06 €

GRILLE Plaque 2F DROITE remplacée par KIT DE 2 GRILLES G+D

Position : 95

Prix indicatif : 27.43 €

GRILLE Plaque 1 FEU

Position : 95

Prix indicatif : 37.82 €

PATIN Cuisinière GRILLE

Position : 96

Prix indicatif : 3.95 €

JOINT Plaque BOUGIE ALLUMAGE

Position : 98

Prix indicatif : 2.34 €

BOUGIE Plaque ALLUMAGE ROBINET SABAF

Position : 99

Prix indicatif : 12.79 €

CABLE Cuisinière MASSE

Position : 99

Prix indicatif : 6.34 €

CLIPS Plaque BOUGIE/THERMOCOUPLE

Position : 100

Prix indicatif : 2.61 €

THERMOCOUPLE Plaque 600mm

Position : 101

Prix indicatif : 21.33 €

ECROU Plaque THERMOCOUPLE

Position : 103

Prix indicatif : 2.62 €

PLAQUE Plaque Electrique 180mm 1500w 4mm EGO 13.18413.002 19.18413.022

Position : 105

Prix indicatif : 29.37 €

RONDELLE Plaque

Position : 107

Prix indicatif : 2.66 €

RONDELLE Plaque

Position : 107

Prix indicatif : 2.29 €

JEU Plaque Injecteur Gaz Butane 4G SABAF

Position : 109

Prix indicatif : 26.24 €

JEU Plaque Injecteur Gaz Naturel 4G SABAF

Position : 109

Prix indicatif : 26.57 €

SUPPORT Cuisinière Injecteur Semi-rapide SABAF VIS M3

Position : 147

Prix indicatif : 14.58 €

SUPPORT Cuisinière Injecteur Rapide SABAF VIS M3

Position : 147

Prix indicatif : 19.47 €

SUPPORT Cuisinière Injecteur Auxiliaire SABAF VIS M3

Position : 147

Prix indicatif : 13.97 €

JOINT Plaque SOUS MANETTE NOIR

Position : 167

Prix indicatif : 7.19 €

JOINT Plaque SOUS MANETTE NOIR

Position : 167

Prix indicatif : 9.38 €

TOLE Plaque INFERIEURE

Position : 168

Prix indicatif : 68.3 €

VIS Cuisinière

Position : 170

Prix indicatif : 2.54 €

TOLE Plaque Inférieur PLAQUE 180mm

Position : 178

Prix indicatif : 23.01 €

KIT Plaque ENCASTREMENT

Position : 183

Prix indicatif : 9.75 €

COUDE Plaque ARRIVEE GAZ M/F G1/2

Position : 246

Prix indicatif : 15.52 €
