Vue éclatée Technical TP4GX

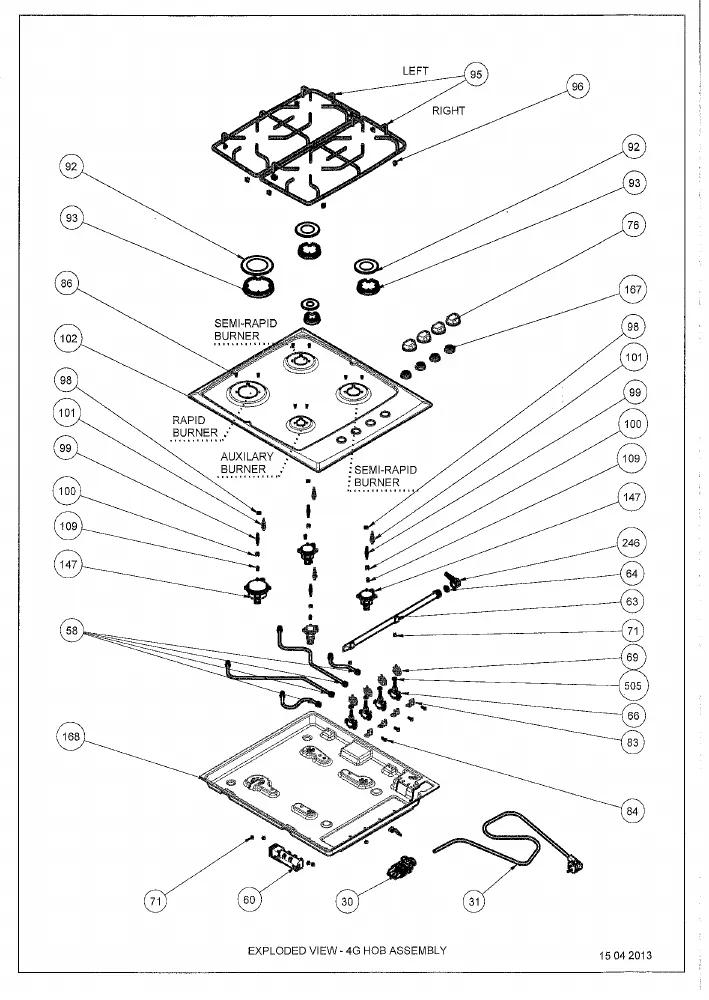

Vue éclatée plaque de cuisson Technical TP4GX

Découvrez la vue éclatée complète plaque de cuisson Technical TP4GX, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson Technical TP4GX et éviter les pannes imprévues. 45 pièces référencées.

Cette vue éclatée Technical TP4GX référence 45 pièces détachées, dont notice plaque utilisation, cable plaque bleu, bornier plaque alimentation, avec leur position sur le schéma constructeur.

Réparer son plaque de cuisson Technical : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Un foyer ne chauffe plus

Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.

Sur cette vue : TUYAU Plaque Alimentation BRULEUR Semi-rapide (repère 58, 15.68 €) · TUYAU Plaque Alimentation BRULEUR Auxiliaire (repère 58, 13.17 €) · TUYAU Plaque Alimentation BRULEUR Rapide (repère 58, 13.29 €) · TUYAU Plaque Alimentation BRULEUR Semi-rapide Gauche (repère 58, 12.46 €).

Commandes et sécurité

Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.

Sur cette vue : RAMPE Plaque Alimentation ROBINETS 4G (repère 63, 33.88 €) · ROBINET Plaque Auxiliaire TC FEMELLE (repère 66, 48.53 €) · ROBINET Plaque Rapide TC SABAF FEMELLE (repère 66, 53.59 €) · ROBINET Plaque Semi-rapide TC SABAF FEMELLE (repère 66, 51.59 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Cuisinière ARRIVEE GAZ (repère 64, 2.12 €) · JOINT Cuisinière (repère 64, 3.65 €) · PATIN Cuisinière GRILLE (repère 96, 3.46 €) · JOINT Plaque BOUGIE ALLUMAGE (repère 98, 2.62 €) · BOUGIE Plaque ALLUMAGE ROBINET SABAF (repère 99, 11.14 €) · CLIPS Plaque BOUGIE/THERMOCOUPLE (repère 100, 2.63 €) · JOINT Plaque SOUS MANETTE NOIR (repère 167, 5.73 €)

Guides utiles

Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion

Assistant réparation Assistant IA

Liste des pièces détachées

NOTICE Plaque UTILISATION
NOTICE Plaque UTILISATION
Prix indicatif : 10.42 €
CABLE Plaque BLEU
CABLE Plaque BLEU
Prix indicatif : 33.54 €
BORNIER Plaque Alimentation
BORNIER Plaque Alimentation
Position : 30
Prix indicatif : 14.61 €
CABLE Plaque ALIMENTATION 3G0.75 1.65m
CABLE Plaque ALIMENTATION 3G0.75 1.65m
Position : 31
Prix indicatif : 18.05 €
TUYAU Plaque Alimentation BRULEUR Semi-rapide
TUYAU Plaque Alimentation BRULEUR Semi-rapide
Position : 58
Prix indicatif : 15.68 €
TUYAU Plaque Alimentation BRULEUR Auxiliaire
TUYAU Plaque Alimentation BRULEUR Auxiliaire
Position : 58
Prix indicatif : 13.17 €
TUYAU Plaque Alimentation BRULEUR Rapide
TUYAU Plaque Alimentation BRULEUR Rapide
Position : 58
Prix indicatif : 13.29 €
TUYAU Plaque Alimentation BRULEUR Semi-rapide Gauche
TUYAU Plaque Alimentation BRULEUR Semi-rapide Gauche
Position : 58
Prix indicatif : 12.46 €
ALLUMEUR Cuisinière 507224215
ALLUMEUR Cuisinière 507224215
Position : 60
Prix indicatif : 29.15 €
RAMPE Plaque Alimentation ROBINETS 4G
RAMPE Plaque Alimentation ROBINETS 4G
Position : 63
Prix indicatif : 33.88 €
JOINT Cuisinière ARRIVEE GAZ
JOINT Cuisinière ARRIVEE GAZ
Position : 64
Prix indicatif : 2.12 €
JOINT Cuisinière
JOINT Cuisinière
Position : 64
Prix indicatif : 3.65 €
EMBOUT Cuisinière Gaz Butane
EMBOUT Cuisinière Gaz Butane
Position : 65
Prix indicatif : 5.67 €
ROBINET Plaque Auxiliaire TC FEMELLE
ROBINET Plaque Auxiliaire TC FEMELLE
Position : 66
Prix indicatif : 48.53 €
ROBINET Plaque Rapide TC SABAF FEMELLE
ROBINET Plaque Rapide TC SABAF FEMELLE
Position : 66
Prix indicatif : 53.59 €
ROBINET Plaque Semi-rapide TC SABAF FEMELLE
ROBINET Plaque Semi-rapide TC SABAF FEMELLE
Position : 66
Prix indicatif : 51.59 €
Interrupteur Plaque ALLUMAGE
Interrupteur Plaque ALLUMAGE
Position : 69
Prix indicatif : 27.96 €
VIS Cuisinière
VIS Cuisinière
Position : 71
Prix indicatif : 2.57 €
MANETTE Plaque GRISE GAMA 40*32 3h 6mm 11mm
MANETTE Plaque GRISE GAMA 40*32 3h 6mm 11mm
Position : 76
Prix indicatif : 9.11 €
SUPPORT Plaque ROBINET SABAF - ECA
SUPPORT Plaque ROBINET SABAF - ECA
Position : 83
Prix indicatif : 3.8 €
VIS Cuisinière SUPPORT INJECTEUR M3*8
VIS Cuisinière SUPPORT INJECTEUR M3*8
Position : 86
Prix indicatif : 2.39 €
CHAPEAU Cuisinière BRULEUR Auxiliaire SABAF 55mm
CHAPEAU Cuisinière BRULEUR Auxiliaire SABAF 55mm
Position : 92
Prix indicatif : 7.39 €
CHAPEAU Cuisinière BRULEUR Rapide SABAF 100mm
CHAPEAU Cuisinière BRULEUR Rapide SABAF 100mm
Position : 92
Prix indicatif : 9.41 €
CHAPEAU Cuisinière BRULEUR Semi-rapide SABAF 75mm
CHAPEAU Cuisinière BRULEUR Semi-rapide SABAF 75mm
Position : 92
Prix indicatif : 8.17 €
TETE Cuisinière BRULEUR Rapide SABAF 90mm
TETE Cuisinière BRULEUR Rapide SABAF 90mm
Position : 93
Prix indicatif : 13.59 €
TETE Cuisinière BRULEUR Semi-rapide SABAF 65mm
TETE Cuisinière BRULEUR Semi-rapide SABAF 65mm
Position : 93
Prix indicatif : 13.48 €
TETE Cuisinière BRULEUR Auxiliaire SABAF 45mm
TETE Cuisinière BRULEUR Auxiliaire SABAF 45mm
Position : 93
Prix indicatif : 11.67 €
GRILLE Plaque 2F DROITE remplacée par KIT DE 2 GRILLES G+D
GRILLE Plaque 2F DROITE remplacée par KIT DE 2 GRILLES G+D
Position : 95
Prix indicatif : 30.32 €
GRILLE Plaque 2F GAUCHE remplacée par KIT DE 2 GRILLES G+D
GRILLE Plaque 2F GAUCHE remplacée par KIT DE 2 GRILLES G+D
Position : 95
Prix indicatif : 29.28 €
PATIN Cuisinière GRILLE
PATIN Cuisinière GRILLE
Position : 96
Prix indicatif : 3.46 €
JOINT Plaque BOUGIE ALLUMAGE
JOINT Plaque BOUGIE ALLUMAGE
Position : 98
Prix indicatif : 2.62 €
BOUGIE Plaque ALLUMAGE ROBINET SABAF
BOUGIE Plaque ALLUMAGE ROBINET SABAF
Position : 99
Prix indicatif : 11.14 €
CLIPS Plaque BOUGIE/THERMOCOUPLE
CLIPS Plaque BOUGIE/THERMOCOUPLE
Position : 100
Prix indicatif : 2.63 €
THERMOCOUPLE Plaque 600mm
THERMOCOUPLE Plaque 600mm
Position : 101
Prix indicatif : 17.15 €
ECROU Plaque THERMOCOUPLE
ECROU Plaque THERMOCOUPLE
Position : 103
Prix indicatif : 2.63 €
JEU Plaque Injecteur Gaz Butane 4G SABAF
JEU Plaque Injecteur Gaz Butane 4G SABAF
Position : 109
Prix indicatif : 25.36 €
JEU Plaque Injecteur Gaz Naturel 4G SABAF
JEU Plaque Injecteur Gaz Naturel 4G SABAF
Position : 109
Prix indicatif : 24.35 €
SUPPORT Cuisinière Injecteur Semi-rapide SABAF VIS M3
SUPPORT Cuisinière Injecteur Semi-rapide SABAF VIS M3
Position : 147
Prix indicatif : 16.09 €
SUPPORT Cuisinière Injecteur Rapide SABAF VIS M3
SUPPORT Cuisinière Injecteur Rapide SABAF VIS M3
Position : 147
Prix indicatif : 18.17 €
SUPPORT Cuisinière Injecteur Auxiliaire SABAF VIS M3
SUPPORT Cuisinière Injecteur Auxiliaire SABAF VIS M3
Position : 147
Prix indicatif : 13.04 €
JOINT Plaque SOUS MANETTE NOIR
JOINT Plaque SOUS MANETTE NOIR
Position : 167
Prix indicatif : 5.73 €
TOLE Plaque INFERIEURE
TOLE Plaque INFERIEURE
Position : 168
Prix indicatif : 62.43 €
VIS Cuisinière
VIS Cuisinière
Position : 170
Prix indicatif : 2.51 €
KIT Plaque ENCASTREMENT
KIT Plaque ENCASTREMENT
Position : 183
Prix indicatif : 9.62 €
COUDE Plaque ARRIVEE GAZ M/F G1/2
COUDE Plaque ARRIVEE GAZ M/F G1/2
Position : 246
Prix indicatif : 14.75 €
