Vue éclatée Technical TP4I 647112

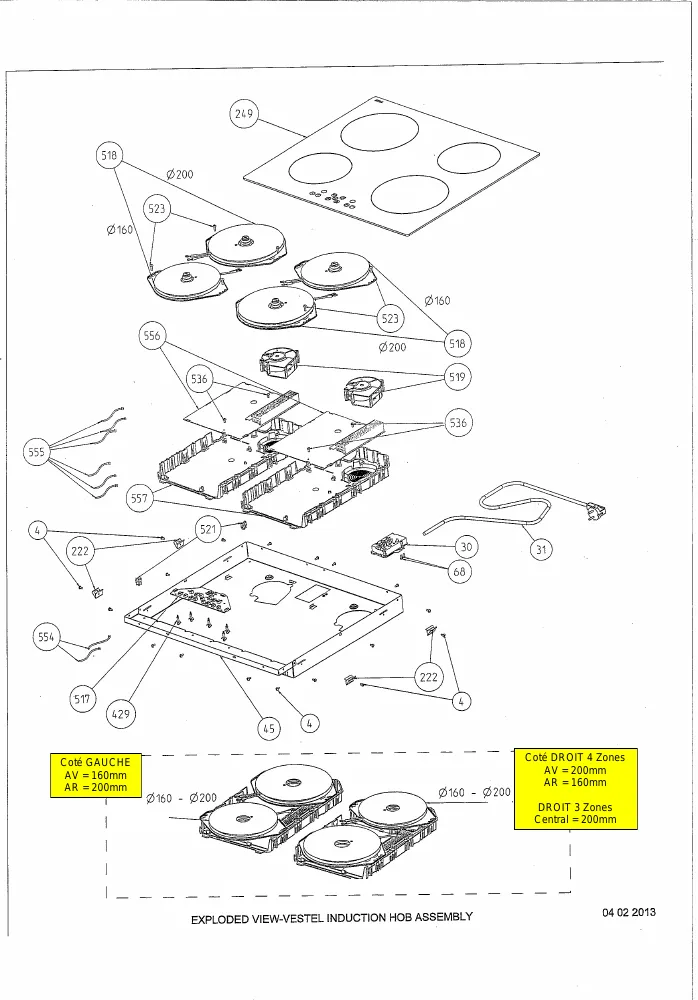

Vue éclatée plaque de cuisson Technical TP4I 647112

Découvrez la vue éclatée complète plaque de cuisson Technical TP4I 647112, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson Technical TP4I 647112 et éviter les pannes imprévues. 30 pièces référencées.

Cette vue éclatée Technical TP4I 647112 référence 30 pièces détachées, dont cable plaque ligne bus, notice plaque utilisation, cablage plaque, avec leur position sur le schéma constructeur.

Réparer son plaque de cuisson Technical : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Un foyer ne chauffe plus

Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.

Sur cette vue : INDUCTEUR Plaque 200MM (repère 518, 66.09 €) · INDUCTEUR Plaque 160MM (repère 518, 62.02 €) · CABLE Plaque PLATINE/INDUCTEUR 32016065 210mm (repère 554, 23.3 €) · PLATINE Plaque PUISSANCE 2 INDUCTEURS 200+160 23103999 (repère 556, 185.16 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Plaque MOUSSE ----ERREUR USINE--- (227.39 €)

Guides utiles

Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion

Assistant réparation Assistant IA

Liste des pièces détachées

CABLE Plaque LIGNE BUS
CABLE Plaque LIGNE BUS
Prix indicatif : 3.59 €
NOTICE Plaque UTILISATION
NOTICE Plaque UTILISATION
Prix indicatif : 9.35 €
CABLAGE Plaque
CABLAGE Plaque
Prix indicatif : 81.43 €
JOINT Plaque MOUSSE ----ERREUR USINE---
JOINT Plaque MOUSSE ----ERREUR USINE---
Prix indicatif : 227.39 €
BORNIER Plaque Alimentation
BORNIER Plaque Alimentation
Position : 30
Prix indicatif : 18.68 €
CABLE Plaque ALIMENTATION 3G2.5 1.1m
CABLE Plaque ALIMENTATION 3G2.5 1.1m
Position : 31
Prix indicatif : 15.19 €
TOLE Plaque INFERIEURE
TOLE Plaque INFERIEURE
Position : 45
Prix indicatif : 38.74 €
SUPPORT Plaque PLAQUE remplace par KIT
SUPPORT Plaque PLAQUE remplace par KIT
Position : 222
Prix indicatif : 12.56 €
TAQUE Plaque VITRO NOIRE 4I 590*520 NEUTRE *DESTOCKAGE*
TAQUE Plaque VITRO NOIRE 4I 590*520 NEUTRE *DESTOCKAGE*
Position : 249
Prix indicatif : 95.04 €
SUPPORT Plaque PLATINE COMMANDE
SUPPORT Plaque PLATINE COMMANDE
Position : 429
Prix indicatif : 26.32 €
PLATINE Plaque COMMANDE 4H TIMER 23065952
PLATINE Plaque COMMANDE 4H TIMER 23065952
Position : 517
Prix indicatif : 83.9 €

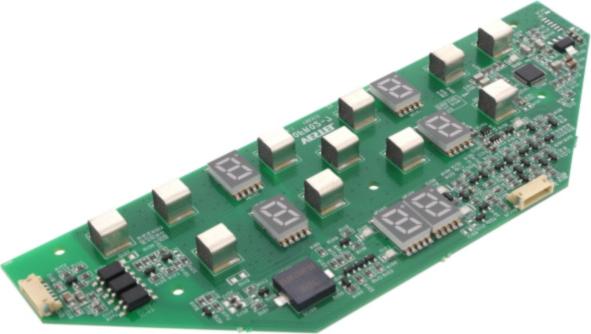

PLATINE Plaque COMMANDE 4H 23101750
PLATINE Plaque COMMANDE 4H 23101750
Position : 517
Prix indicatif : 77.85 €
INDUCTEUR Plaque 200MM
INDUCTEUR Plaque 200MM
Position : 518
Prix indicatif : 66.09 €
INDUCTEUR Plaque 160MM
INDUCTEUR Plaque 160MM
Position : 518
Prix indicatif : 62.02 €
VENTILATEUR Plaque 12V 0.53A RBL9733B
VENTILATEUR Plaque 12V 0.53A RBL9733B
Position : 519
Prix indicatif : 41.39 €
VENTILATEUR Plaque 12V 0.44A BFB1012L-DQ25
VENTILATEUR Plaque 12V 0.44A BFB1012L-DQ25
Position : 519
Prix indicatif : 35.56 €
COLLIER Plaque CABLE
COLLIER Plaque CABLE
Position : 521
Prix indicatif : 9.73 €
VIS Plaque 4*10
VIS Plaque 4*10
Position : 523
Prix indicatif : 2.58 €
VIS Plaque 3*6,5
VIS Plaque 3*6,5
Position : 536
Prix indicatif : 2.47 €
CABLE Plaque PLATINE/INDUCTEUR 32016065 210mm
CABLE Plaque PLATINE/INDUCTEUR 32016065 210mm
Position : 554
Prix indicatif : 23.3 €
CABLE Plaque MARRON 140
CABLE Plaque MARRON 140
Position : 555
Prix indicatif : 10.11 €
CABLE Plaque MARRON 440
CABLE Plaque MARRON 440
Position : 555
Prix indicatif : 9.33 €
CABLE Plaque BLEU 480
CABLE Plaque BLEU 480
Position : 555
Prix indicatif : 9.03 €
CABLE Plaque VERT/JAUNE 580
CABLE Plaque VERT/JAUNE 580
Position : 555
Prix indicatif : 10.02 €
CABLE Plaque BLEU 140
CABLE Plaque BLEU 140
Position : 555
Prix indicatif : 8.23 €
CABLE Plaque VERT/JAUNE 250
CABLE Plaque VERT/JAUNE 250
Position : 555
Prix indicatif : 8.52 €
PLATINE Plaque PUISSANCE 2 INDUCTEURS 200+160 23103999
PLATINE Plaque PUISSANCE 2 INDUCTEURS 200+160 23103999
Position : 556
Prix indicatif : 185.16 €

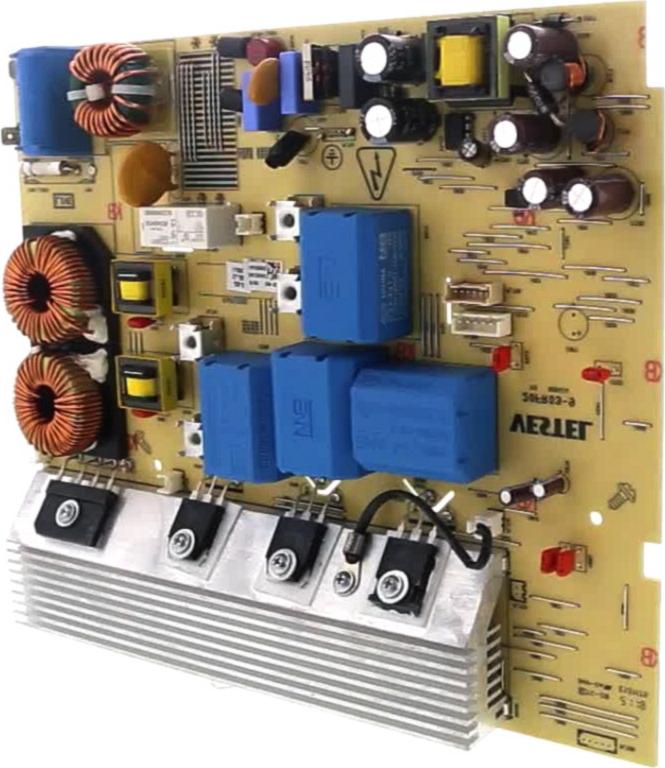

PLATINE Plaque PUISSANCE 2 INDUCTEURS 200+160 FR03
PLATINE Plaque PUISSANCE 2 INDUCTEURS 200+160 FR03
Position : 556
Prix indicatif : 182.07 €
PLATINE Plaque PUISSANCE 2 INDUCTEURS 200+160 20537416
PLATINE Plaque PUISSANCE 2 INDUCTEURS 200+160 20537416
Position : 556
Prix indicatif : 177.08 €
SUPPORT Plaque INDUCTEUR
SUPPORT Plaque INDUCTEUR
Position : 557
Prix indicatif : 26.81 €
