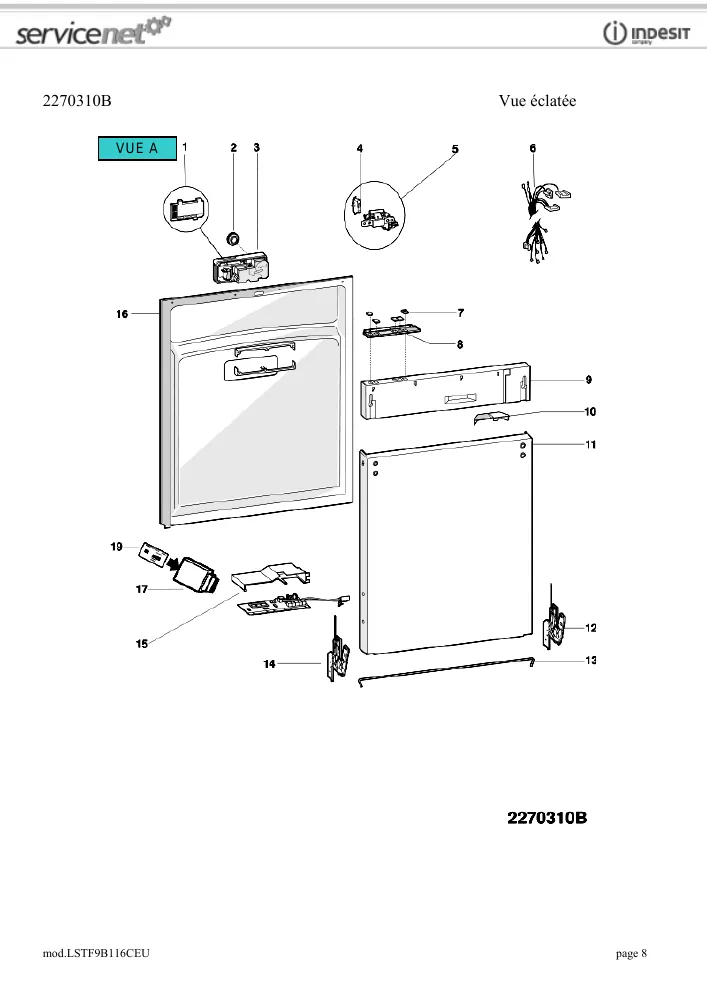

Vue éclatée lave vaisselle HOTPOINT-ARISTON LSTF9B116CEU 86828
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON LSTF9B116CEU 86828, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON LSTF9B116CEU 86828 et éviter les pannes imprévues. 76 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON LSTF9B116CEU 86828 référence 76 pièces détachées, dont raccord lave-vaisselle bras supérieur, isolation lave-vaisselle, support lave-vaisselle bras supérieur, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle CENTRAL (repère 10, 16.26 €) · FILTRE Lave-Vaisselle MICRO (repère 11, 19.55 €) · GUIDE Lave-Vaisselle FILTRE (repère 13, 36.04 €) · POMPE Lave-Vaisselle VIDANGE (repère 16, 35.03 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 1, 31.6 €) · RACCORD Lave-Vaisselle BRAS Supérieur (repère 2, 7.84 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 3, 29.47 €) · BRAS Lave-Vaisselle Supérieur 346MM (repère 4, 17.64 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : BAC Lave-Vaisselle PRODUIT (repère 3, 79.74 €) · Contre porte Lave-Vaisselle + JOINT BAS DE PORTE (repère 16, 113.34 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 18, 40.28 €) · BOL Lave-Vaisselle FOND CUVE + JOINT (repère 18, 34.1 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : CABLAGE Lave-Vaisselle TERRE RESISTANCE (repère 6, 37.17 €) · SONDE Lave-Vaisselle NTC (repère 17, 29.57 €) · RESISTANCE Lave-Vaisselle + JOINT (repère 29, 81.03 €) · DURITE Lave-Vaisselle RESISTANCE/MOT (repère 30, 12.66 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CABLE Lave-Vaisselle BOITE A PRODUIT (repère 6, 41.09 €) · CABLE ALIMENTATION EU PLP2 (repère 9, 19.67 €) · CABLE Lave-Vaisselle ALIMENTATION (repère 9, 19.57 €) · CHARNIERE Lave-Vaisselle DROITE (repère 12, 31.6 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Vaisselle ANTIPARASITE PLMFL10027031 1UF(K2) +2.27nF (repère 6, 34.59 €) · CONDENSATEUR Lave-Vaisselle ANTI PARASITE (repère 6, 28.83 €) · FILTRE Lave-Vaisselle CENTRAL (repère 10, 16.26 €) · FILTRE Lave-Vaisselle MICRO (repère 11, 19.55 €) · GUIDE Lave-Vaisselle FILTRE (repère 13, 36.04 €) · Contre porte Lave-Vaisselle + JOINT BAS DE PORTE (repère 16, 113.34 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 18, 40.28 €) · BOL Lave-Vaisselle FOND CUVE + JOINT (repère 18, 34.1 €)
