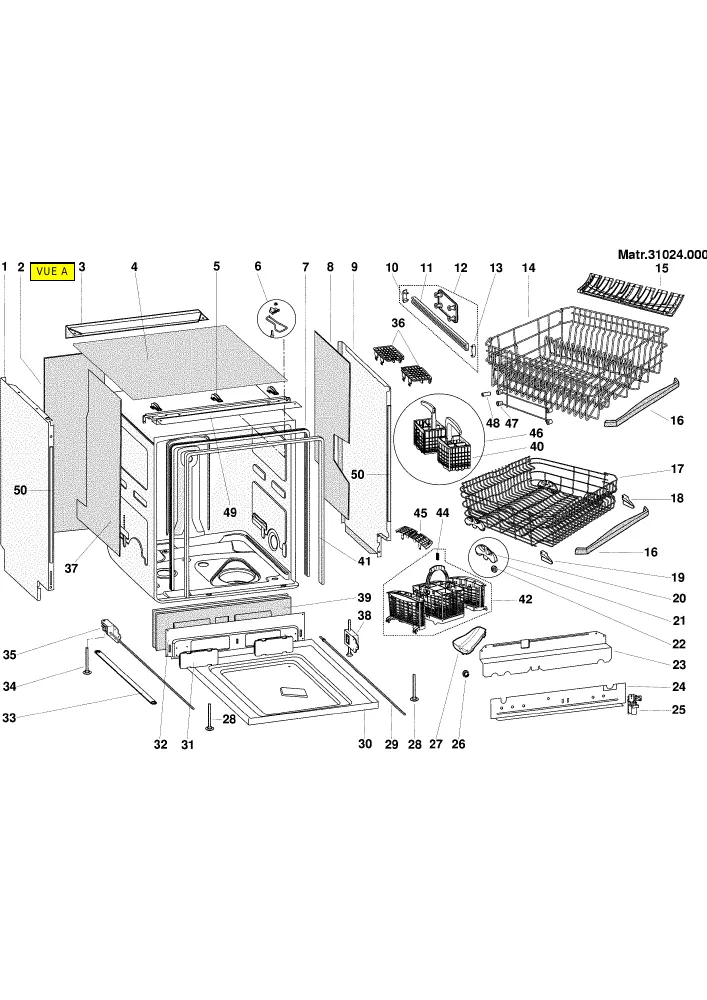

Vue éclatée lave vaisselle HOTPOINT-ARISTON LI640A 29512
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON LI640A 29512, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON LI640A 29512 et éviter les pannes imprévues. 72 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON LI640A 29512 référence 72 pièces détachées, dont boite lave-vaisselle produit, piece definitivement epuisee en usine, interrupteur micro interrupteur porte, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle FOND DE CUVE INOX (repère 10, 29.95 €) · FILTRE Lave-Vaisselle CENTRAL COMPLET (repère 11, 25.13 €) · FILTRE Lave-Vaisselle MICRO (repère 12, 27.34 €) · TUYAU Lave-Vaisselle VIDANGE 29*20*2000mm (repère 16, 21.32 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 2, 9.07 €) · SUPPORT Lave-Vaisselle BRAS SUPERIEUR (repère 4, 31.04 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 4, 26.9 €) · BRAS Lave-Vaisselle Supérieur (repère 5, 48.09 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR DE PORTE (repère 7, 31.4 €) · BAC Lave-Vaisselle SEL (repère 26, 49.65 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 27, 2.44 €) · BOUCHON Lave-Vaisselle BAC A SEL (repère 29, 27.26 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : DURITE Lave-Vaisselle RESISTANCE/CAPTEUR (repère 47) · Résistance Lave-Vaisselle 2040W 230V (repère 48, 48.24 €) · COLLIER Lave-Vaisselle RESISTANCE (repère 99, 5.88 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : AXE Lave-Vaisselle CHARNIERE (repère 26, 7.22 €) · CHARNIERE Lave-Vaisselle DROITE PORTE (repère 28, 29.12 €) · CAME Lave-Vaisselle CHARNIERE+GLISSIERE (repère 29, 28.79 €) · SUPPORT Lave-Vaisselle Charnière Porte G/D (repère 30, 54.71 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE (repère 7, 31.4 €) · FILTRE Lave-Vaisselle FOND DE CUVE INOX (repère 10, 29.95 €) · FILTRE Lave-Vaisselle CENTRAL COMPLET (repère 11, 25.13 €) · FILTRE Lave-Vaisselle MICRO (repère 12, 27.34 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITE (repère 25, 22.25 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 27, 2.44 €) · JOINT Lave-Vaisselle BRAS Inférieur (repère 38) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 40, 7.62 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
