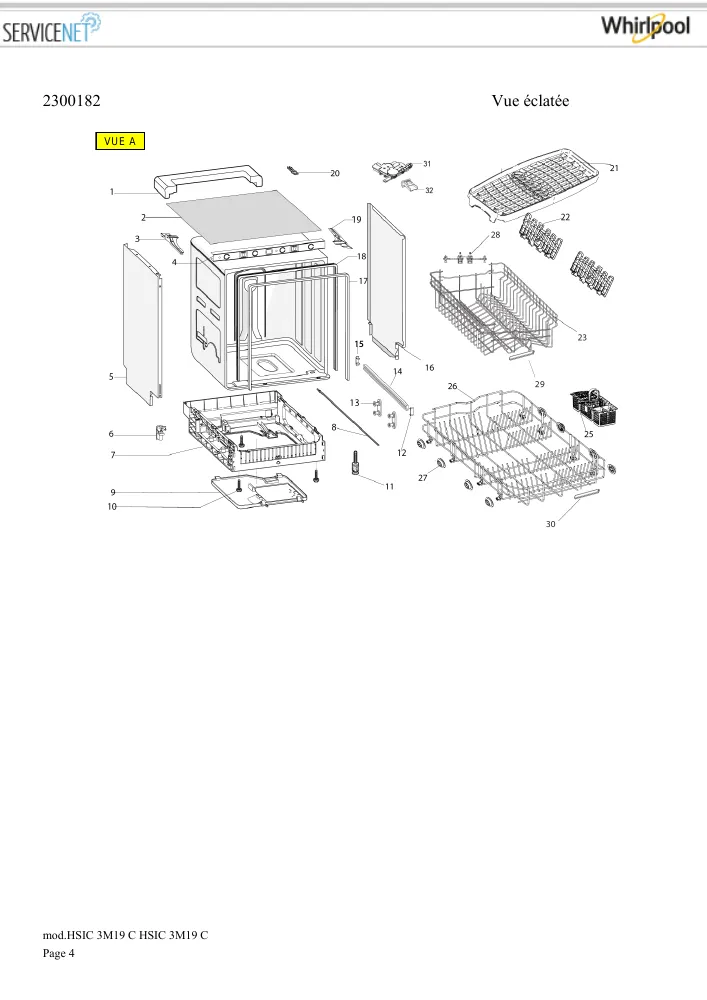

Vue éclatée lave vaisselle HOTPOINT-ARISTON HSIC3M19C 869991615390
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON HSIC3M19C 869991615390, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON HSIC3M19C 869991615390 et éviter les pannes imprévues. 43 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON HSIC3M19C 869991615390 référence 43 pièces détachées, dont support lave-vaisselle bras supérieur, securite lave-vaisselle antidebordement, bague lave-vaisselle bras supérieur, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle CENTRAL (repère 7, 16.61 €) · POMPE Lave-Vaisselle VIDANGE 35W M338 W10907860 (repère 14, 53.38 €) · TUYAU Lave-Vaisselle VIDANGE (repère 17, 14.02 €) · DURITE Lave-Vaisselle POMPE LAVAGE/BRAS (repère 21, 13.1 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : SUPPORT Lave-Vaisselle BRAS Supérieur (repère 2, 18.79 €) · BAGUE Lave-Vaisselle BRAS Supérieur (repère 4, 13.25 €) · BRAS Lave-Vaisselle INFERIEUR (repère 6, 35.11 €) · DURITE Lave-Vaisselle POMPE LAVAGE/BRAS (repère 21, 13.1 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : DURITE Lave-Vaisselle POMPE LAVAGE/BRAS (repère 21, 13.1 €) · DURITE Lave-Vaisselle PRESSOSTAT 700mm (repère 22, 11.13 €) · BAC Lave-Vaisselle SEL (repère 27, 66.46 €) · JOINT Lave-Vaisselle BAC A SEL 70*54mm (repère 28, 12.42 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle PORTE Droit (repère 8, 33.66 €) · CHARNIERE Lave-Vaisselle Gauche Porte (repère 10, 34.7 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Lave-Vaisselle CENTRAL (repère 7, 16.61 €) · JOINT Lave-Vaisselle BAC A SEL 70*54mm (repère 28, 12.42 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
