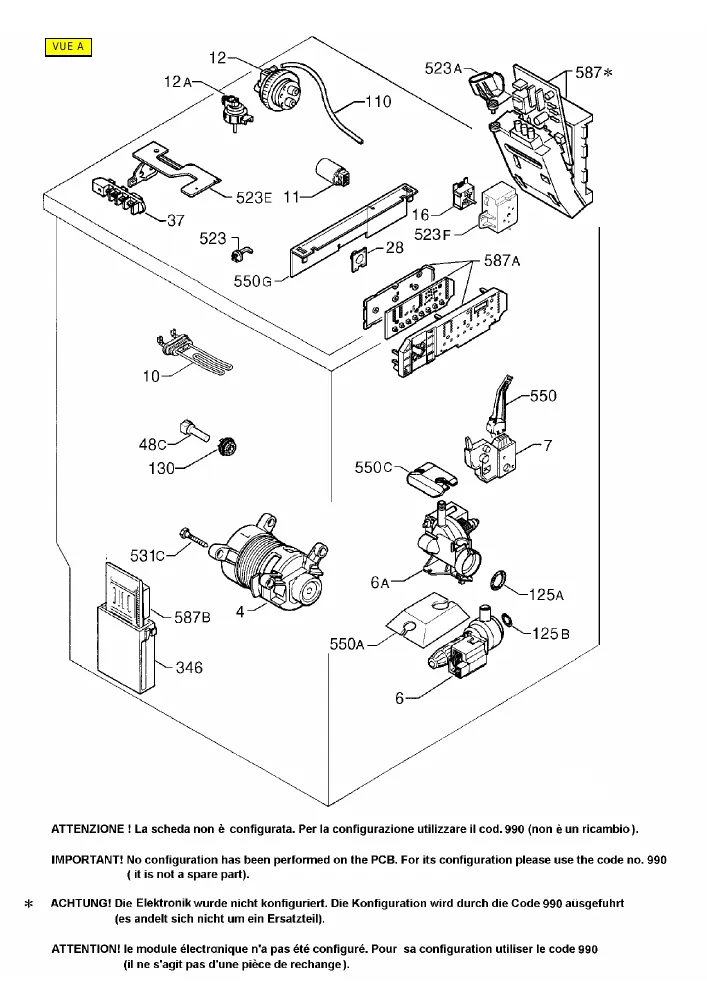

Vue éclatée lave linge AEG 16800 91460150400
Découvrez la vue éclatée complète lave linge AEG 16800 91460150400, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge AEG 16800 91460150400 et éviter les pannes imprévues. 35 pièces référencées.
Cette vue éclatée AEG 16800 91460150400 référence 35 pièces détachées, dont thermostat lave-linge rearmable 175°c, moteur lave-linge ventilateur, pompe de vidange lave-linge, avec leur position sur le schéma constructeur.
Réparer son lave-linge AEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : RACCORD Lave-Linge DURITE EV/BOITE PRODUIT (repère 106, 48.8 €) · DURITE Lave-Linge BAC/CUVE (repère 110, 35.66 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 125, 12.69 €) · COLLIER Lave-Linge JOINT HUBLOT/MEUBLE (repère 125, 9.45 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1200J6EL OU 1200PJ5EL (repère 253, 20.94 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge (repère 6, 59.87 €) · POMPE Lave-Linge CYCLAGE (repère 6, 67.7 €) · TUYAU Lave-Linge VIDANGE L 2370mm (repère 112, 37.5 €) · CORPS Lave-Linge POMPE DE VIDANGE (repère 145, 21.21 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

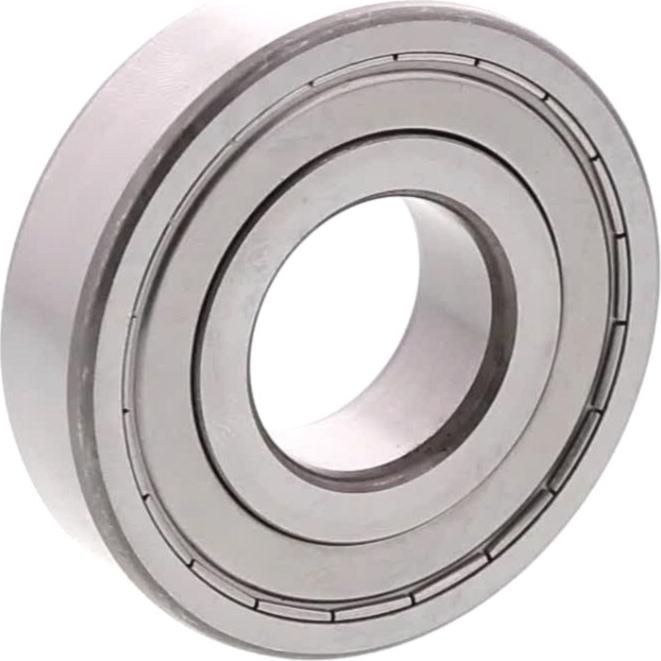

Sur cette vue : JOINT Lave-Linge AXE PALIER (repère 130, 21.6 €) · AMORTISSEUR Lave-Linge 80N (repère 251, 20.45 €) · ROULEMENT Lave-Linge 6306ZZ BB1-0736DB/+ (repère 255, 21.57 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 255, 73.71 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : THERMOSTAT Lave-Linge REARMABLE 175°C (repère 3, 37.62 €) · RESISTANCE Lave-Linge 1950W (repère 10, 55.22 €) · SONDE Lave-Linge TEMPERATURE (repère 48, 44.63 €) · JOINT Lave-Linge THERMOSTAT (repère 130, 30.19 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Lave-Linge REARMABLE 175°C (repère 3, 37.62 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 125, 12.69 €) · COLLIER Lave-Linge JOINT HUBLOT/MEUBLE (repère 125, 9.45 €) · JOINT Lave-Linge CUVE (repère 130, 31.81 €) · JOINT Lave-Linge EV/RACCORD TUYAU Alimentation (repère 130, 18.48 €) · JOINT Lave-Linge THERMOSTAT (repère 130, 30.19 €) · JOINT Lave-Linge AXE PALIER (repère 130, 21.6 €) · JOINT Lave-Linge (repère 130, 19 €)
