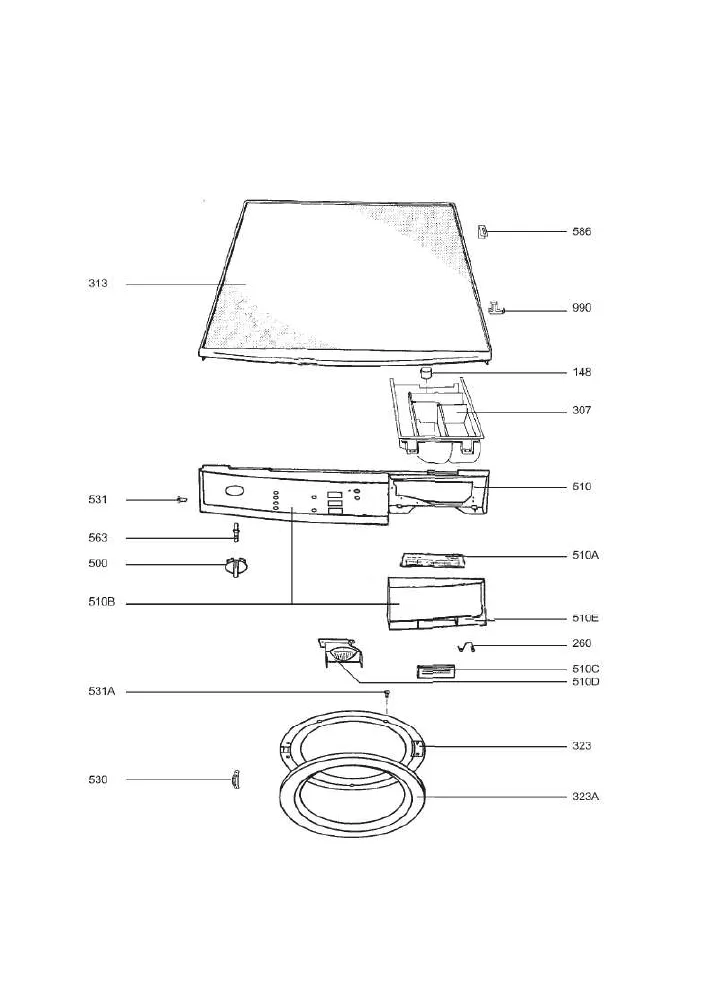

Vue éclatée lave linge AEG LAV86800-W 91400114200
Découvrez la vue éclatée complète lave linge AEG LAV86800-W 91400114200, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge AEG LAV86800-W 91400114200 et éviter les pannes imprévues. 15 pièces référencées.
Cette vue éclatée AEG LAV86800-W 91400114200 référence 15 pièces détachées, dont joint lave-linge hublot, electrovanne lave-linge, pompe lave-linge vidange, avec leur position sur le schéma constructeur.
Réparer son lave-linge AEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge HUBLOT (repère 0, 28.63 €) · DURITE Lave-Linge BOITE/CUVE (repère 115, 44.54 €) · DURITE Lave-Linge CUVE/POMPE (repère 115, 107.22 €) · COLLIER Lave-Linge (repère 125, 14.98 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1270J5 (repère 253, 17.31 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE (repère 6, 81.24 €) · DURITE Lave-Linge CUVE/POMPE (repère 115, 107.22 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge (repère 251, 41.32 €) · RESSORT Lave-Linge TIROIR (repère 260, 4.78 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 2200W (repère 10, 68.11 €) · SONDE Lave-Linge TEMPERATURE (repère 48, 38.33 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge HUBLOT (repère 0, 28.63 €) · AMORTISSEUR Lave-Linge (repère 251, 41.32 €) · COURROIE Lave-Linge 1270J5 (repère 253, 17.31 €)
