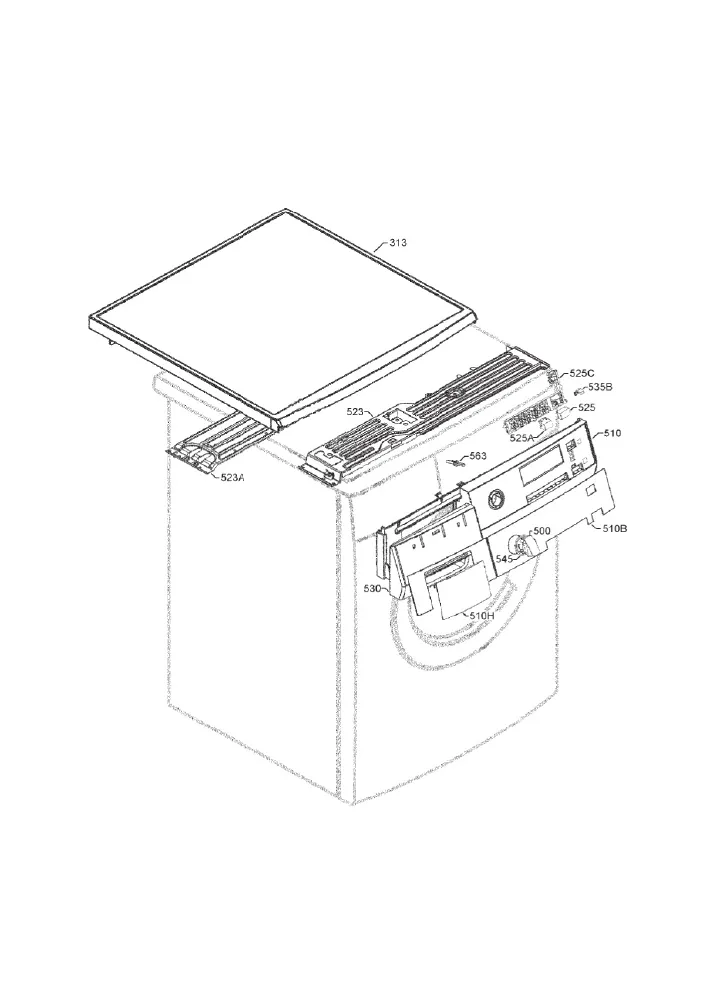

Vue éclatée lave linge AEG L16850 91460530200
Découvrez la vue éclatée complète lave linge AEG L16850 91460530200, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge AEG L16850 91460530200 et éviter les pannes imprévues. 54 pièces référencées.
Cette vue éclatée AEG L16850 91460530200 référence 54 pièces détachées, dont thermostat lave-linge rearmable 175°c, thermostat lave-linge regul, electrovanne lave-linge 3 voies, avec leur position sur le schéma constructeur.
Réparer son lave-linge AEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge CONDENS/CUVE (repère 110, 165314765.59 €) · DURITE Lave-Linge CUVE /POMPE (repère 110, 21.58 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 125, 23.94 €) · JOINT Lave-Linge CORPS POMPE (repère 130, 10.88 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE (repère 11, 23.89 €) · COURROIE Lave-Linge 1184J6 (repère 253, 25.94 €) · COURROIE Lave-Linge EL315/6 (repère 253).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge 290915N 290047 (repère 6, 56.15 €) · POMPE Lave-Linge CIRCULATION B20-6A 91PS4635 132794711 (repère 6, 83.14 €) · DURITE Lave-Linge CUVE /POMPE (repère 110, 21.58 €) · FILTRE Lave-Linge POMPE (repère 120, 18.03 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : JOINT Lave-Linge AXE PALIER (repère 130, 21.05 €) · AMORTISSEUR Lave-Linge 80N (repère 251, 18.1 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 255, 66.82 €) · RESSORT Lave-Linge CUVE 11 STRIES 168MM (repère 260, 20.82 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : THERMOSTAT Lave-Linge REARMABLE 175°C (repère 3, 32.07 €) · THERMOSTAT Lave-Linge REGUL (repère 3, 60.98 €) · Résistance Lave-Linge 1950W (repère 10, 23.47 €) · RESISTANCE Lave-Linge SECHAGE IRCA 1025 080 R 920+920W (repère 10, 63.33 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Lave-Linge REARMABLE 175°C (repère 3, 32.07 €) · THERMOSTAT Lave-Linge REGUL (repère 3, 60.98 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 11, 23.89 €) · FILTRE Lave-Linge POMPE (repère 120, 18.03 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 125, 23.94 €) · JOINT Lave-Linge CORPS POMPE (repère 130, 10.88 €) · JOINT Lave-Linge EV/RACCORD TUYAU Alimentation (repère 130, 18.3 €) · JOINT Lave-Linge CUVE AVANT/ARRIERE (repère 130, 32.97 €)
