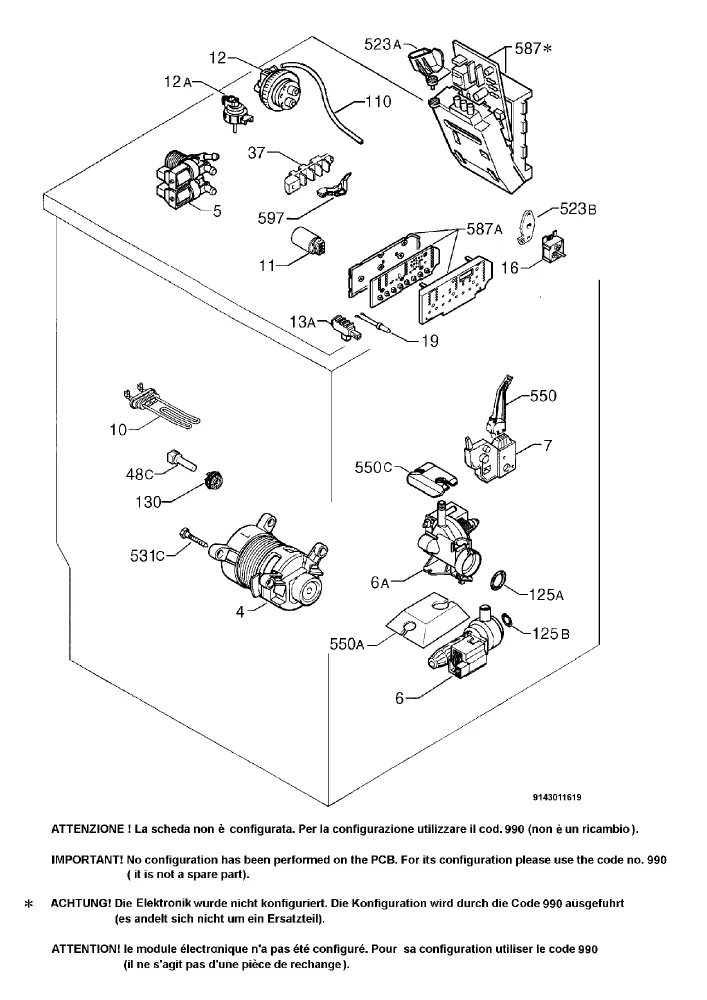

Vue éclatée lave linge AEG L12500VI 91451011300
Découvrez la vue éclatée complète lave linge AEG L12500VI 91451011300, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge AEG L12500VI 91451011300 et éviter les pannes imprévues. 39 pièces référencées.

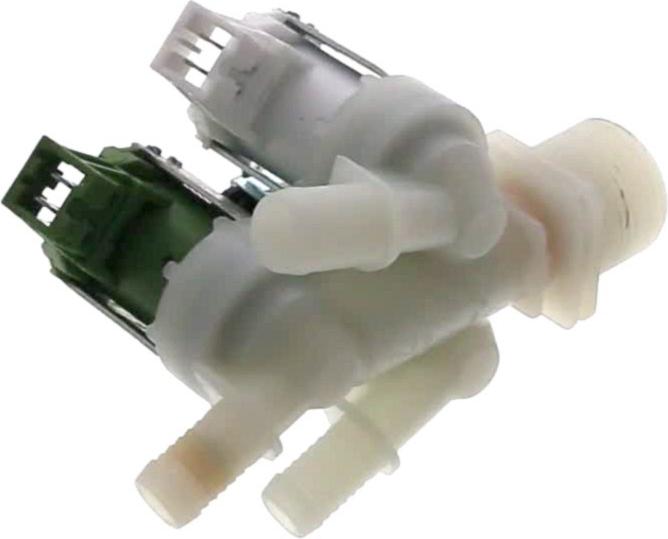

Cette vue éclatée AEG L12500VI 91451011300 référence 39 pièces détachées, dont moteur lave-linge, electrovanne lave-linge 3 voies, pompe lave-linge cyclage, avec leur position sur le schéma constructeur.
Réparer son lave-linge AEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge VAPEUR (repère 110, 28.45 €) · DURITE Lave-Linge BOITE/CUVE (repère 110, 28.54 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 125, 14.13 €) · COLLIER Lave-Linge JOINT HUBLOT/MEUBLE (repère 125, 9.29 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1195J6 MAEL (repère 253, 18.32 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge CYCLAGE (repère 6, 70.14 €) · TUYAU Lave-Linge VIDANGE L 2370mm (repère 112, 33.87 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : JOINT Lave-Linge AXE PALIER 40.2*72 10/13.5 (repère 130, 23.91 €) · ROULEMENT Lave-Linge CUVE (repère 255, 28.29 €) · RESSORT Lave-Linge SUSPENSION (repère 260, 28.13 €) · RESSORT Lave-Linge RESISTANCE (repère 260, 8.38 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1950W (repère 10, 56.32 €) · SONDE Lave-Linge TEMPERATURE (repère 48, 41.81 €) · RESSORT Lave-Linge RESISTANCE (repère 260, 8.38 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 125, 14.13 €) · COLLIER Lave-Linge JOINT HUBLOT/MEUBLE (repère 125, 9.29 €) · JOINT Lave-Linge CUVE (repère 130, 31.98 €) · JOINT Lave-Linge EV/RACCORD TUYAU Alimentation (repère 130, 20.98 €) · JOINT Lave-Linge AXE PALIER 40.2*72 10/13.5 (repère 130, 23.91 €) · COURROIE Lave-Linge 1195J6 MAEL (repère 253, 18.32 €) · ROULEMENT Lave-Linge CUVE (repère 255, 28.29 €) · AXE Lave-Linge AMORTISSEUR (repère 563, 4.14 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
