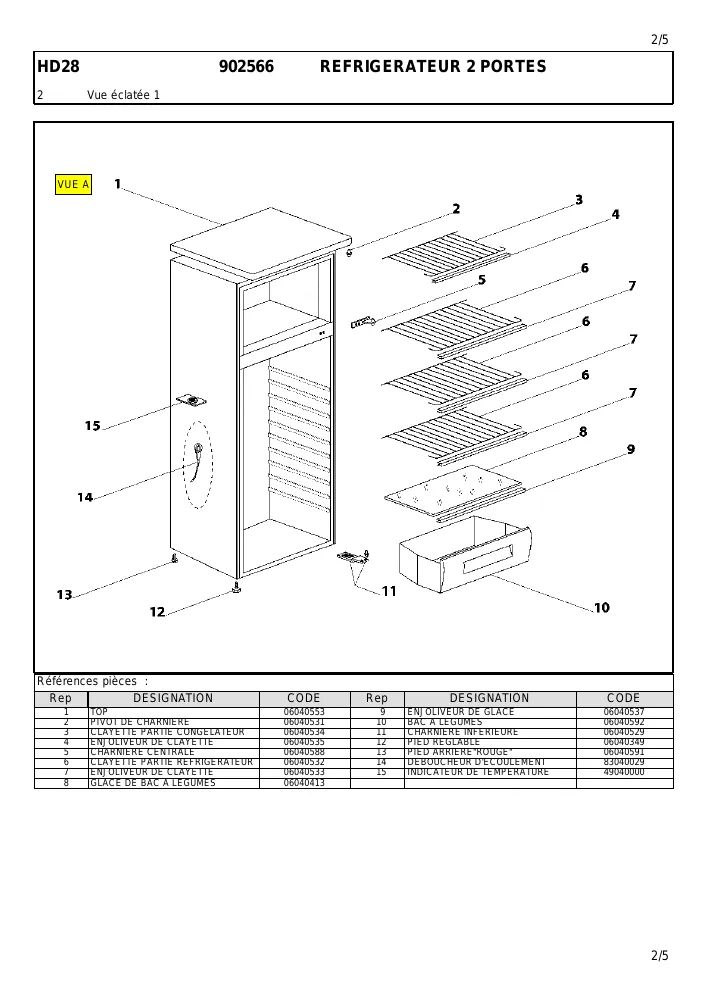

Vue éclatée réfrigérateur Horn HD28

Name: Horn HD28
Brand: Horn
SKU: HD28

Découvrez la vue éclatée complète réfrigérateur Horn HD28, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur Horn HD28 et éviter les pannes imprévues. 20 pièces référencées.

Cette vue éclatée Horn HD28 référence 20 pièces détachées, dont dessus froid top, porte froid congélateur, grille froid clayette congélateur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur Horn : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : Thermostat Froid K59L2025 K59L2074 (repère 12, 73.3 €) · COMPRESSEUR Froid HMK95AA (repère 17, 166.49 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : TIGE Froid TUYAU DEGIVRAGE (repère 14, 13.03 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : PORTE Froid Congélateur (repère 2, 89.85 €) · POIGNEE Froid PORTE 200mm (entraxe 132mm) (repère 4, 44.56 €) · PORTE Froid Réfrigérateur (repère 5).
