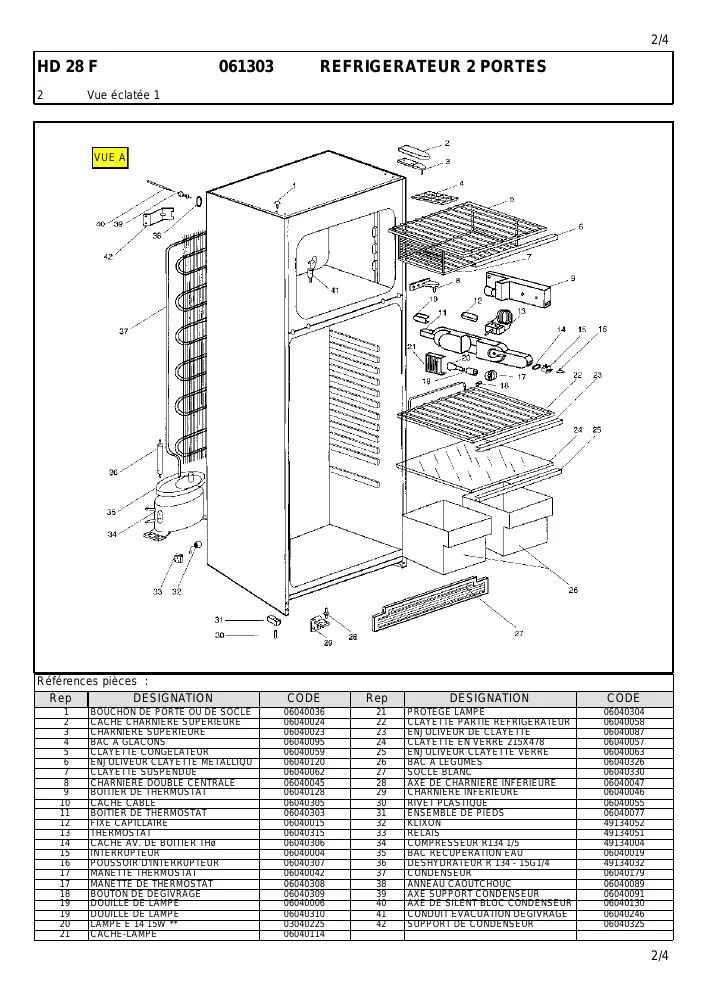

Vue éclatée réfrigérateur Horn HD28F

Name: Horn HD28F
Brand: Horn
SKU: HD28F

Découvrez la vue éclatée complète réfrigérateur Horn HD28F, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur Horn HD28F et éviter les pannes imprévues. 25 pièces référencées.

Cette vue éclatée Horn HD28F référence 25 pièces détachées, dont porte froid congélateur, porte froid regrig nue, joint froid réfrigérateur 112*535, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur Horn : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : SUPPORT Froid BULBE Thermostat (repère 12, 3.71 €) · Thermostat Froid Réfrigérateur K59H2840/001 K59H2808/001 077B5223 077B6414 (repère 13, 59.92 €) · RELAIS Froid Démarrage+thermique COMBO 2B (repère 32, 45.23 €) · RELAIS Froid DEMARRAGE A4F4 (repère 33, 154557931.81 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : BOUCHON Froid DEGIVRAGE (repère 41, 5.14 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : PORTE Froid Congélateur (repère 1, 108.14 €) · POIGNEE Froid PORTE ENTRAXE 180MM (entraxe 142mm) (repère 2, 45.47 €) · PORTE Froid REGRIG NUE (repère 3, 121.67 €) · JOINT Froid Réfrigérateur 112*535 (repère 4, 80.25 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid Réfrigérateur 112*535 (repère 4, 80.25 €) · SUPPORT Froid BULBE Thermostat (repère 12, 3.71 €) · Thermostat Froid Réfrigérateur K59H2840/001 K59H2808/001 077B5223 077B6414 (repère 13, 59.92 €)
