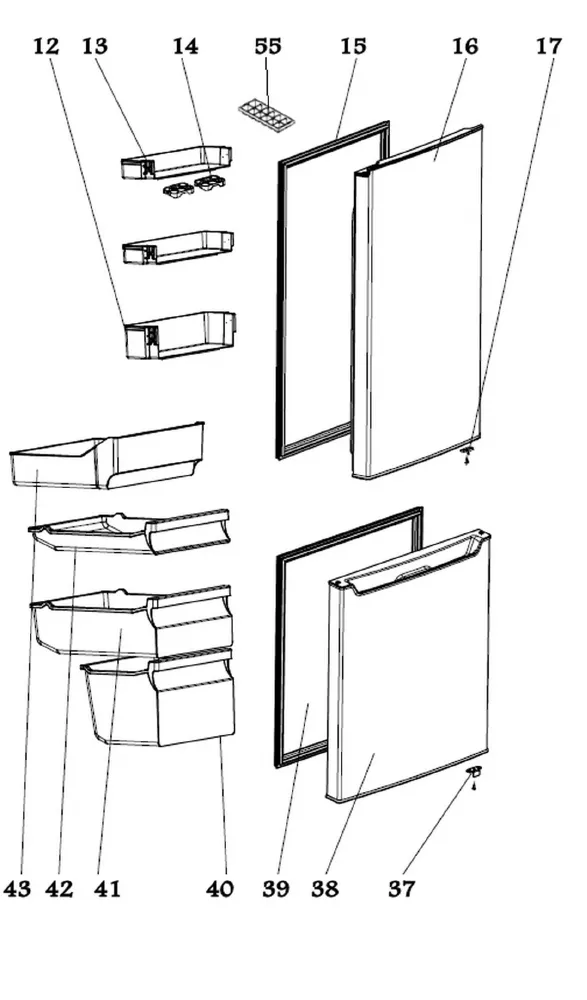

Vue éclatée réfrigérateur Horn HQKM180L

Name: Horn HQKM180L
Brand: Horn
SKU: HQKM180L

Découvrez la vue éclatée complète réfrigérateur Horn HQKM180L, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur Horn HQKM180L et éviter les pannes imprévues. 17 pièces référencées.

Cette vue éclatée Horn HQKM180L référence 17 pièces détachées, dont charniere froid superieure, interrupteur froid lumiere réfrigérateur, lampe froid led, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur Horn : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : COMPRESSEUR HKV5.0 3 80 JM1110Y ETY80L (repère 26, 155.35 €) · THERMOSTAT Froid WDFE28C-L4 1093322 3 COSSES BULBE=560mm (repère 56, 52.26 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid SUPERIEURE (repère 2, 18.47 €) · JOINT Froid PORTE Réfrigérateur GRIS 750*465 (repère 15, 34.61 €) · JOINT Froid PORTE Congélateur GRIS 560*460 (repère 39, 33.34 €) · CHARNIERE Froid CENTRALE 85MM XD 70376 (repère 48, 23.85 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Réfrigérateur GRIS 750*465 (repère 15, 34.61 €) · JOINT Froid PORTE Congélateur GRIS 560*460 (repère 39, 33.34 €) · THERMOSTAT Froid WDFE28C-L4 1093322 3 COSSES BULBE=560mm (repère 56, 52.26 €)
