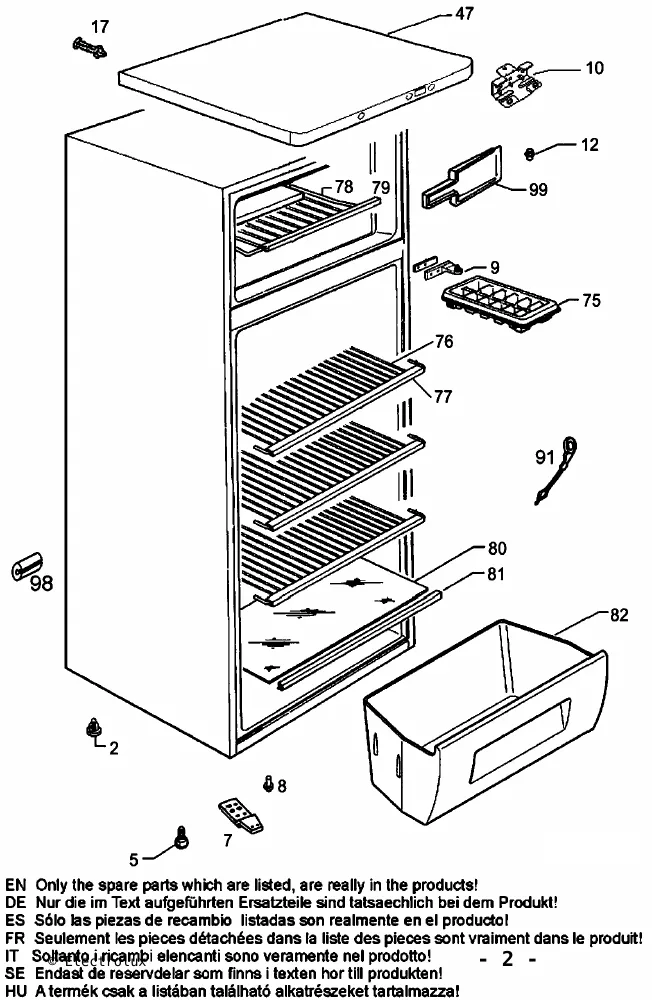

Vue éclatée réfrigérateur Horn HD29A 92040333700

Name: Horn HD29A 92040333700
Brand: Horn
SKU: HD29A 92040333700

Découvrez la vue éclatée complète réfrigérateur Horn HD29A 92040333700, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur Horn HD29A 92040333700 et éviter les pannes imprévues. 19 pièces référencées.

Cette vue éclatée Horn HD29A 92040333700 référence 19 pièces détachées, dont charniere froid inférieur, charniere froid centrale, boite froid thermostat, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur Horn : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : BOITE Froid THERMOSTAT (repère 60, 51.25 €) · Thermostat Froid K59L2103 (repère 61, 66.03 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Inférieur (repère 7, 18.36 €) · CHARNIERE Froid CENTRALE (repère 9, 14.86 €) · PORTE Froid Réfrigérateur (repère 101, 191.39 €) · POIGNEE Froid PORTE 200mm (entraxe 132mm) (repère 108, 45.43 €).
