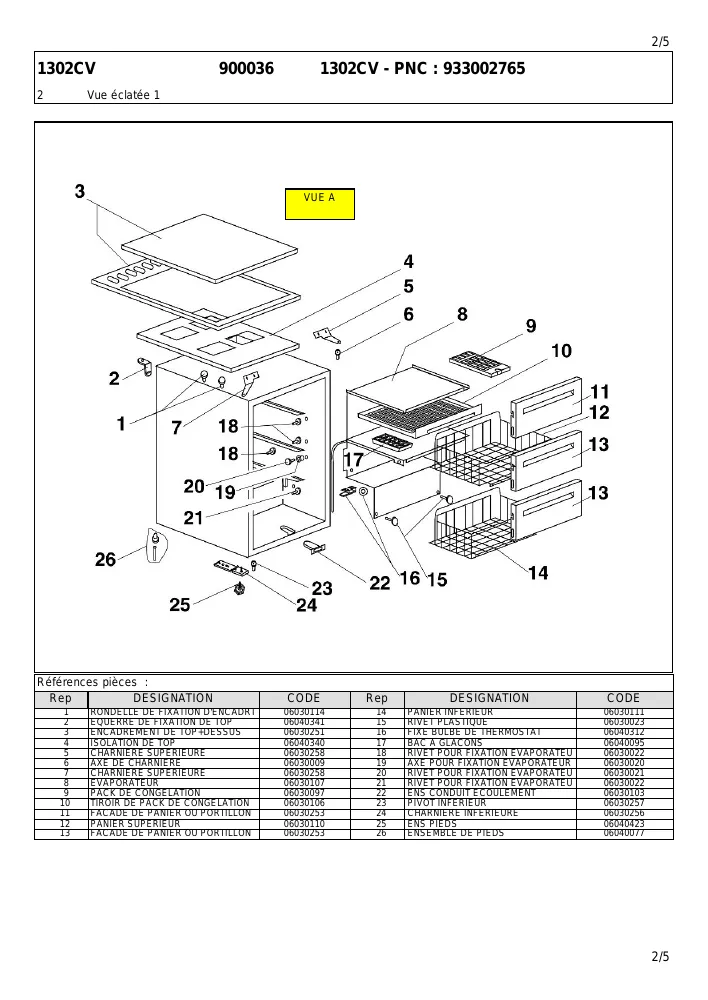

Vue éclatée réfrigérateur Horn 1302CV 900036

Name: Horn 1302CV 900036
Brand: Horn
SKU: 1302CV 900036

Découvrez la vue éclatée complète réfrigérateur Horn 1302CV 900036, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur Horn 1302CV 900036 et éviter les pannes imprévues. 16 pièces référencées.

Cette vue éclatée Horn 1302CV 900036 référence 16 pièces détachées, dont thermostat froid 077b2053, porte froid congélateur, platine froid voyants, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur Horn : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : THERMOSTAT Froid 077B2053 (repère 1, 76.69 €) · COMPRESSEUR 1/6 R134 GL60AA (repère 8, 121.56 €) · RELAIS Froid KLIXON HLY90AA (repère 9, 45.51 €) · SUPPORT Froid BULBE Thermostat (repère 16, 7.08 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : PORTE Froid Congélateur (repère 2, 90.2 €) · AXE Froid CHARNIERE Inférieur (repère 23, 7.67 €) · CHARNIERE Froid Inférieur (repère 24, 9.62 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Froid 077B2053 (repère 1, 76.69 €) · RELAIS Froid KLIXON HLY90AA (repère 9, 45.51 €) · SUPPORT Froid BULBE Thermostat (repère 16, 7.08 €)
