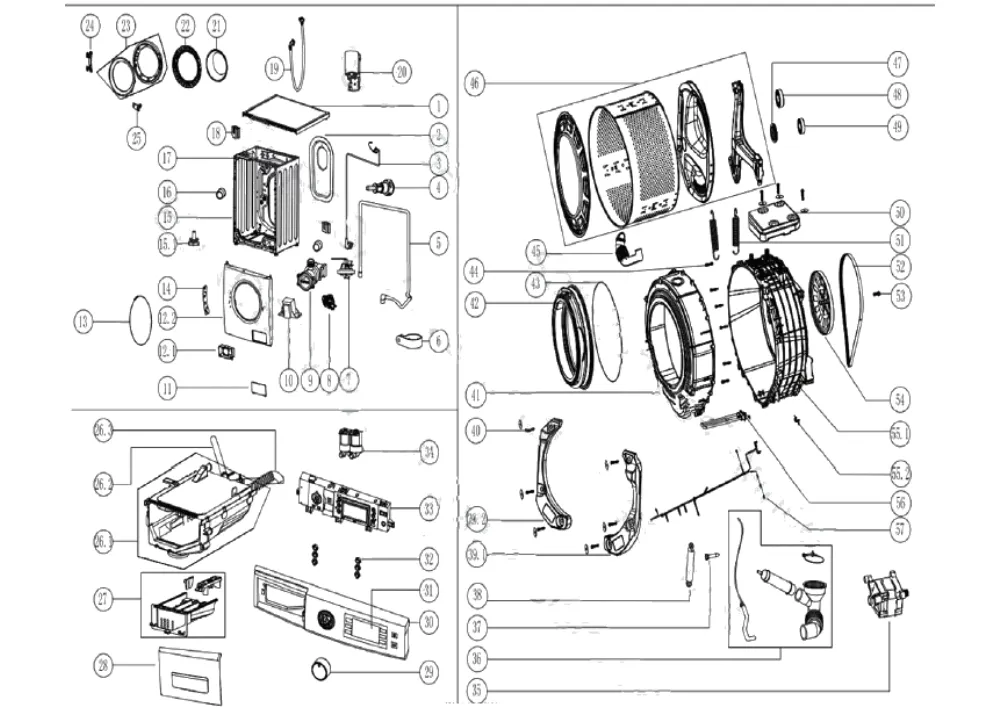

Vue éclatée lave linge SABA LFS1214MI18W
Découvrez la vue éclatée complète lave linge SABA LFS1214MI18W, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SABA LFS1214MI18W et éviter les pannes imprévues. 38 pièces référencées.
Cette vue éclatée SABA LFS1214MI18W référence 38 pièces détachées, dont cable lave-linge alimentation 3 fils, tuyau lave-linge vidange, securite lave-linge porte, avec leur position sur le schéma constructeur.
Réparer son lave-linge SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

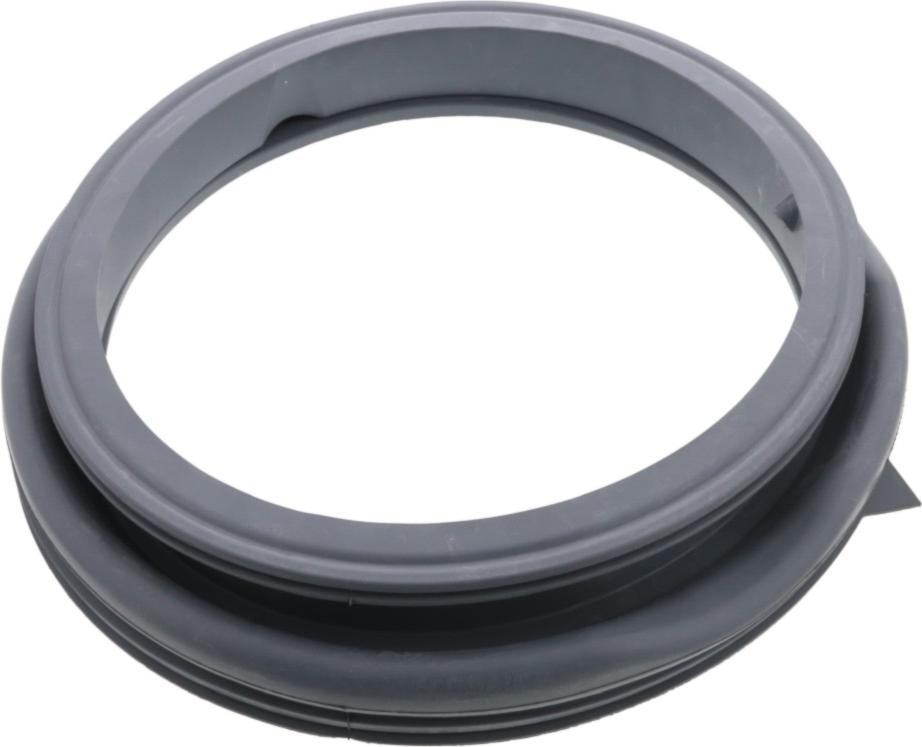

Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT FACADE (repère 13, 11.83 €) · DURITE Lave-Linge CUVE-PPE (repère 36, 36.37 €) · JOINT Lave-Linge HUBLOT TG100-1618LPIDG-3047 AST (repère 42, 94.72 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 43, 5.55 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1274JE6 (repère 52, 35.67 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 5, 20.85 €) · POMPE Lave-Linge VIDANGE B30-6A PX-2-35 (repère 9, 34.78 €) · FILTRE Lave-Linge MOTEUR BOBINE (repère 10, 38.32 €) · TRAPPE Lave-Linge VIDANGE (repère 11, 14.43 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : LOGEMENT Lave-Linge RESSORT (repère 18, 5.94 €) · AXE Lave-Linge AMORTISSEUR (repère 37, 9.86 €) · AMORTISSEUR Lave-Linge (repère 38, 17.72 €) · JOINT Lave-Linge PALIER 47*88 10/12 (repère 47, 24.39 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800w + SONDE (repère 56, 51.05 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Lave-Linge MOTEUR BOBINE (repère 10, 38.32 €) · COLLIER Lave-Linge JOINT HUBLOT FACADE (repère 13, 11.83 €) · AXE Lave-Linge AMORTISSEUR (repère 37, 9.86 €) · AMORTISSEUR Lave-Linge (repère 38, 17.72 €) · JOINT Lave-Linge HUBLOT TG100-1618LPIDG-3047 AST (repère 42, 94.72 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 43, 5.55 €) · JOINT Lave-Linge PALIER 47*88 10/12 (repère 47, 24.39 €) · ROULEMENT Lave-Linge 6307ZZ (repère 48, 19.4 €)
