Vue éclatée lave linge SABA LFS814MI18W

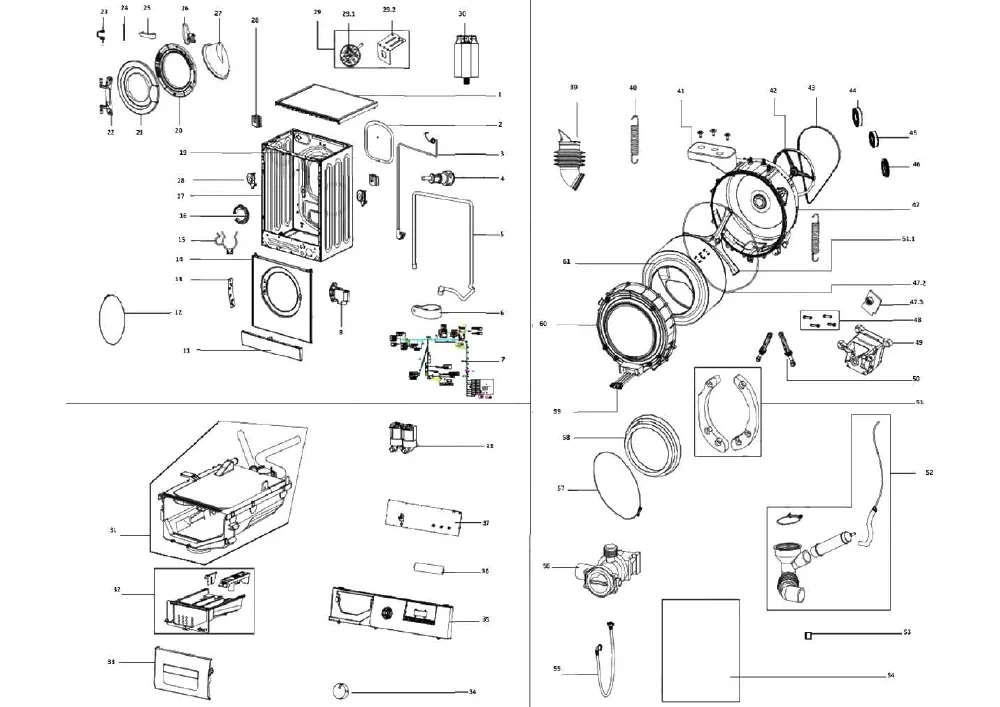

Découvrez la vue éclatée complète lave linge SABA LFS814MI18W, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SABA LFS814MI18W et éviter les pannes imprévues. 39 pièces référencées.

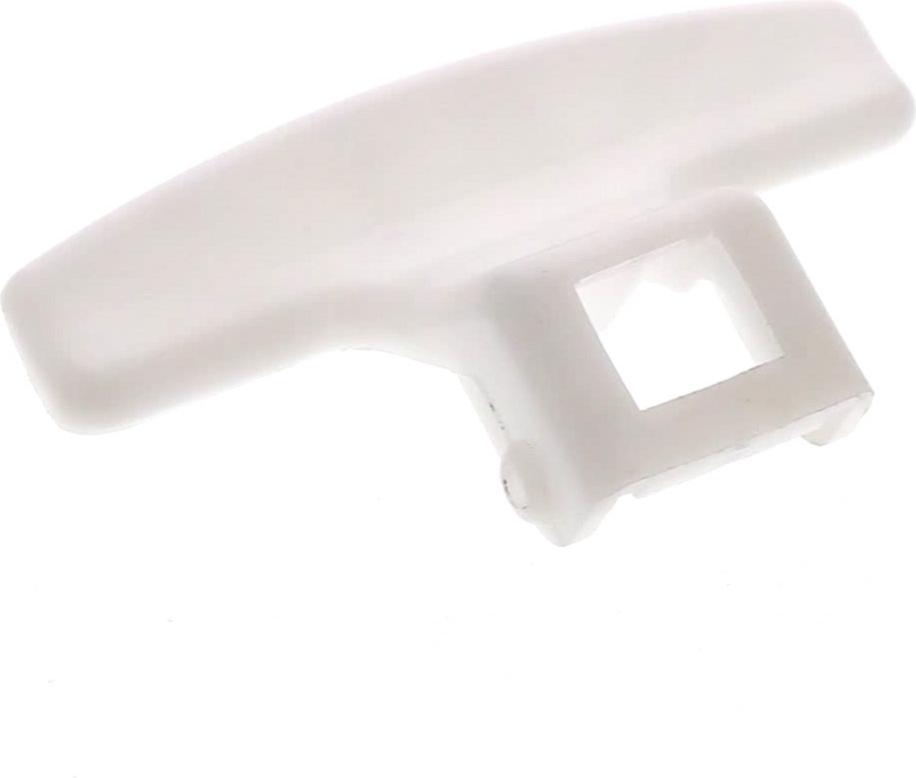

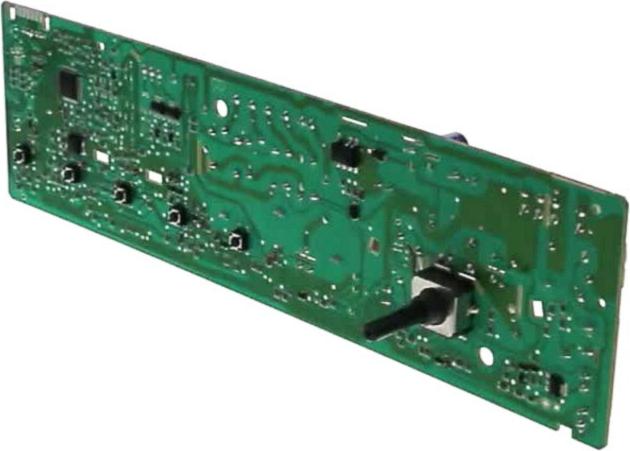

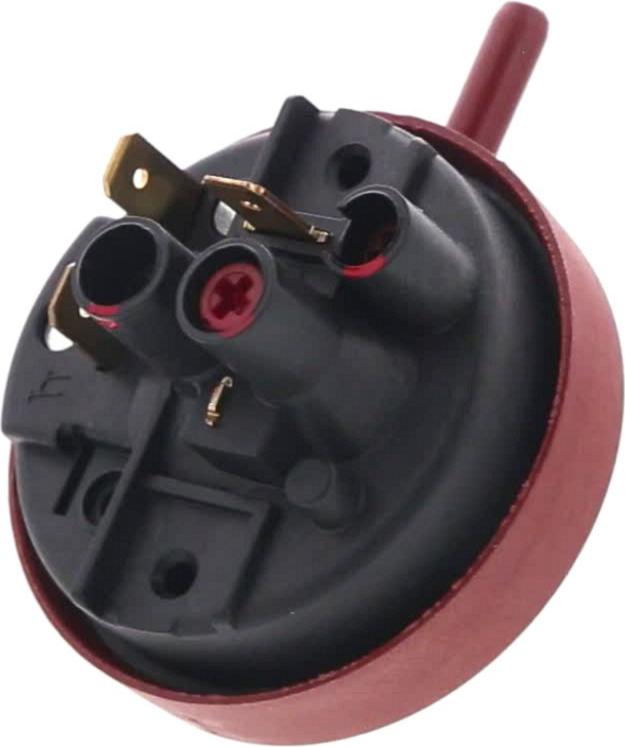

Cette vue éclatée SABA LFS814MI18W référence 39 pièces détachées, dont dessus lave-linge top, cable lave-linge alimentation 3 fils, tuyau lave-linge vidange, avec leur position sur le schéma constructeur.
Réparer son lave-linge SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge CUVE/BOITE PRODUIT (repère 39, 28.32 €) · JOINT Lave-Linge CUVE (repère 47, 22.22 €) · DURITE Lave-Linge CUVE/POMPE (repère 52, 36.76 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT 348MM (repère 57, 22.07 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-Q(THHA) 0.47+0.33UF (repère 30, 30.76 €) · COURROIE Lave-Linge 5EPJ1281 302730660008 (repère 43, 30.71 €) · CHARBON Lave-Linge MOTEUR (kit de 2) 26.35*12.43 (repère 49, 19.07 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 5, 18.63 €) · DURITE Lave-Linge CUVE/POMPE (repère 52, 36.76 €) · POMPE Lave-Linge VIDANGE B30-6A PX-2-35 (repère 56, 40.33 €).
Bruit violent à l'essorage

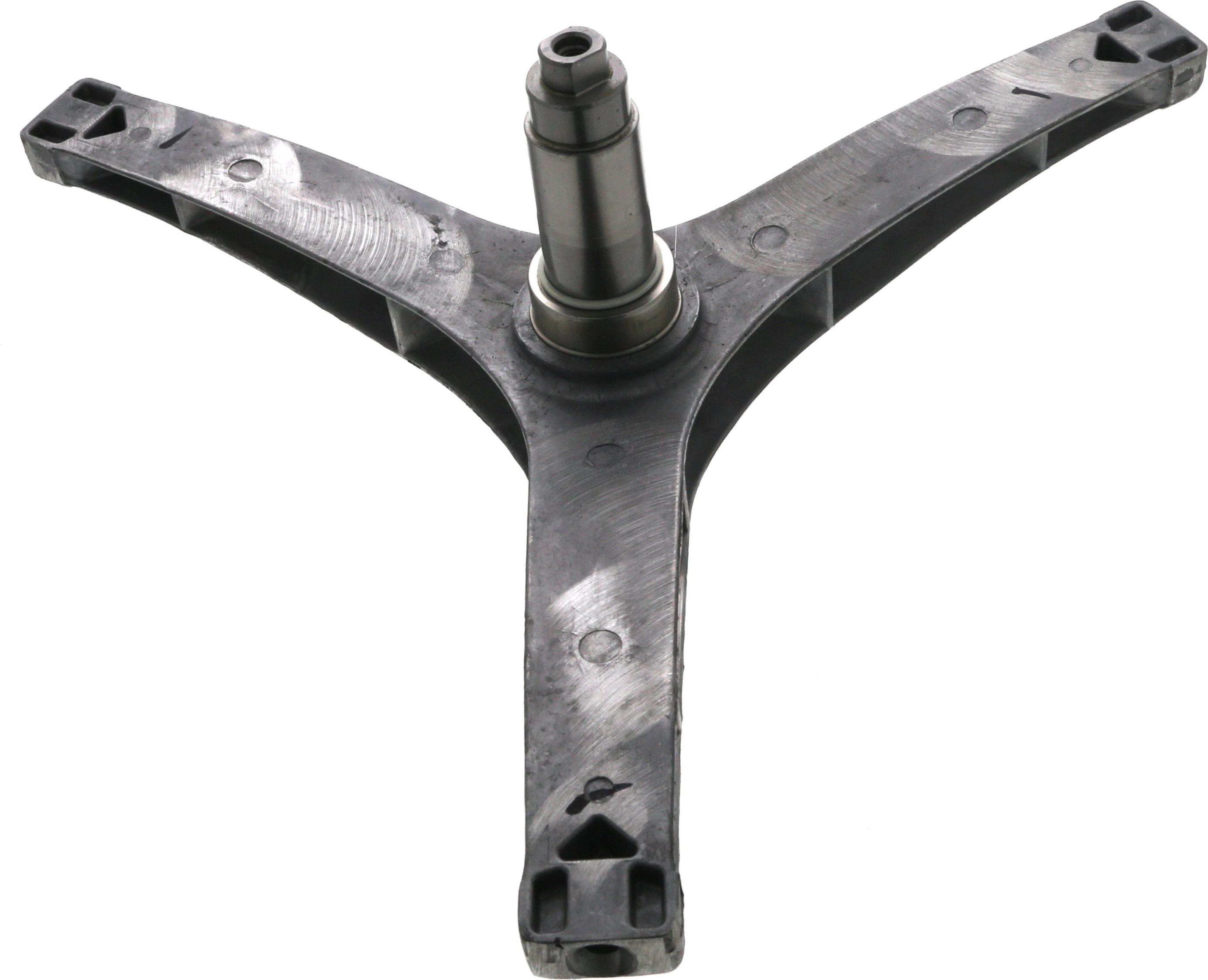

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

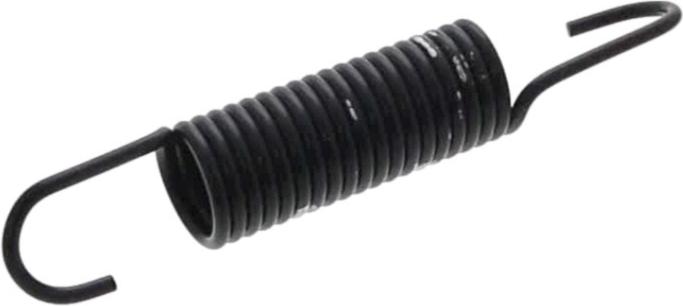

Sur cette vue : LOGEMENT Lave-Linge RESSORT (repère 28, 5.55 €) · RESSORT Lave-Linge SUSPENSION (repère 40, 16.79 €) · PALIER Lave-Linge KIT (repère 46, 51.37 €) · AXE Lave-Linge AMORTISSEUR (repère 48, 10.49 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800w + SONDE (repère 59, 44.45 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-Q(THHA) 0.47+0.33UF (repère 30, 30.76 €) · COURROIE Lave-Linge 5EPJ1281 302730660008 (repère 43, 30.71 €) · PALIER Lave-Linge KIT (repère 46, 51.37 €) · JOINT Lave-Linge CUVE (repère 47, 22.22 €) · AXE Lave-Linge AMORTISSEUR (repère 48, 10.49 €) · CHARBON Lave-Linge MOTEUR (kit de 2) 26.35*12.43 (repère 49, 19.07 €) · AMORTISSEUR Lave-Linge (repère 50, 20.08 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT 348MM (repère 57, 22.07 €)
