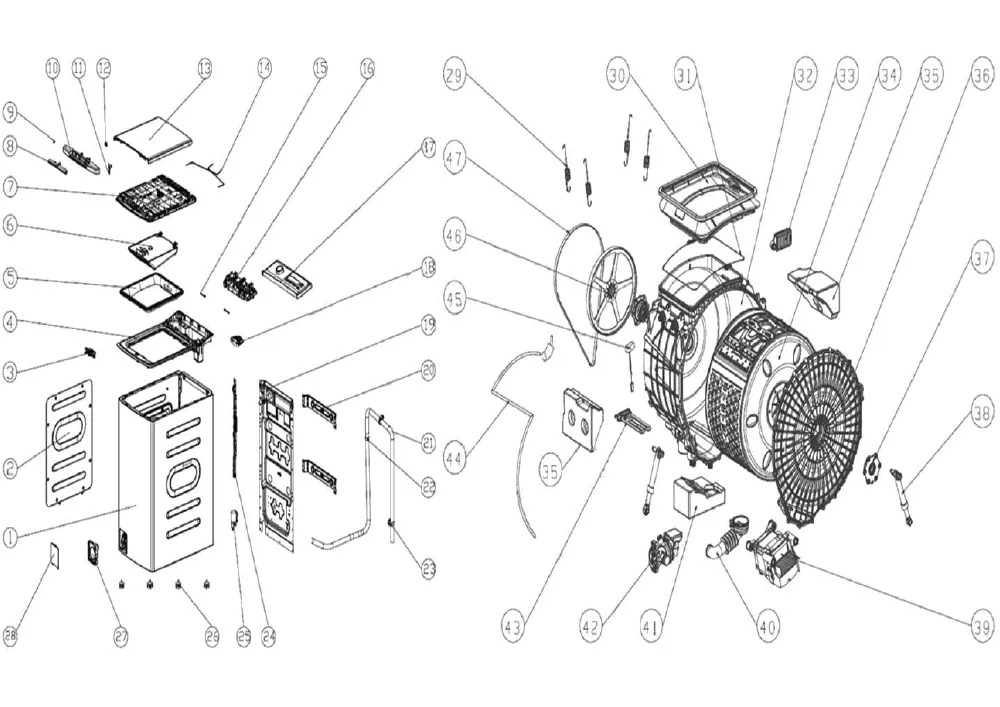

Vue éclatée lave linge SABA TL712L19W
Découvrez la vue éclatée complète lave linge SABA TL712L19W, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SABA TL712L19W et éviter les pannes imprévues. 33 pièces référencées.
Cette vue éclatée SABA TL712L19W référence 33 pièces détachées, dont electrovanne lave-linge 2 voies, tuyau lave-linge arrivee eau, securite lave-linge hublot, avec leur position sur le schéma constructeur.
Réparer son lave-linge SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge (repère 30, 49.48 €) · JOINT Lave-Linge CUVE (repère 32, 19.92 €) · DURITE Lave-Linge BOITE/CUVE (repère 33, 12.58 €) · DURITE Lave-Linge CUVE/POMPE (repère 40, 31.02 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-Q(THHA) 0.47+0.33UF (repère 25, 34.46 €) · COURROIE Lave-Linge 5EPJ1281 302730660008 (repère 47, 32.44 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 21, 20.49 €) · DURITE Lave-Linge CUVE/POMPE (repère 40, 31.02 €) · POMPE Lave-Linge VIDANGE B30-6A (repère 42, 64.74 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge POIGNEE (repère 9, 5.31 €) · RESSORT Lave-Linge PORTE DROIT (repère 14, 8.41 €) · RESSORT Lave-Linge SUSPENSION (repère 29, 11.28 €) · PALIER Lave-Linge COMPLET (repère 37, 60.21 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge (repère 43, 31.34 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-Q(THHA) 0.47+0.33UF (repère 25, 34.46 €) · JOINT Lave-Linge (repère 30, 49.48 €) · JOINT Lave-Linge CUVE (repère 32, 19.92 €) · PALIER Lave-Linge COMPLET (repère 37, 60.21 €) · AMORTISSEUR Lave-Linge (repère 38, 21.82 €) · COURROIE Lave-Linge 5EPJ1281 302730660008 (repère 47, 32.44 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée

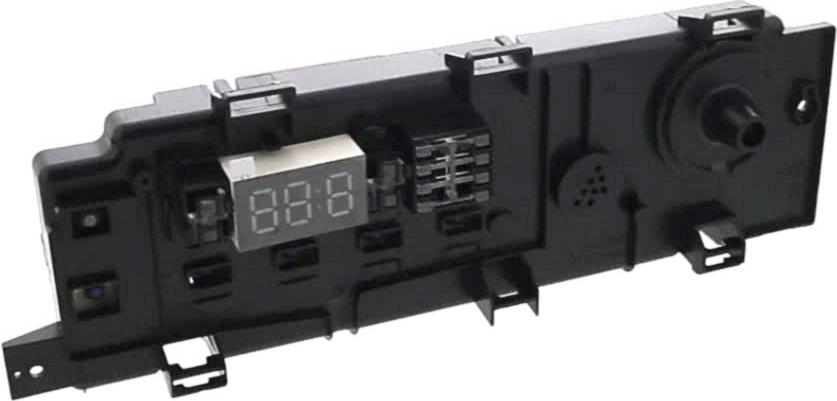

Liste des pièces détachées
