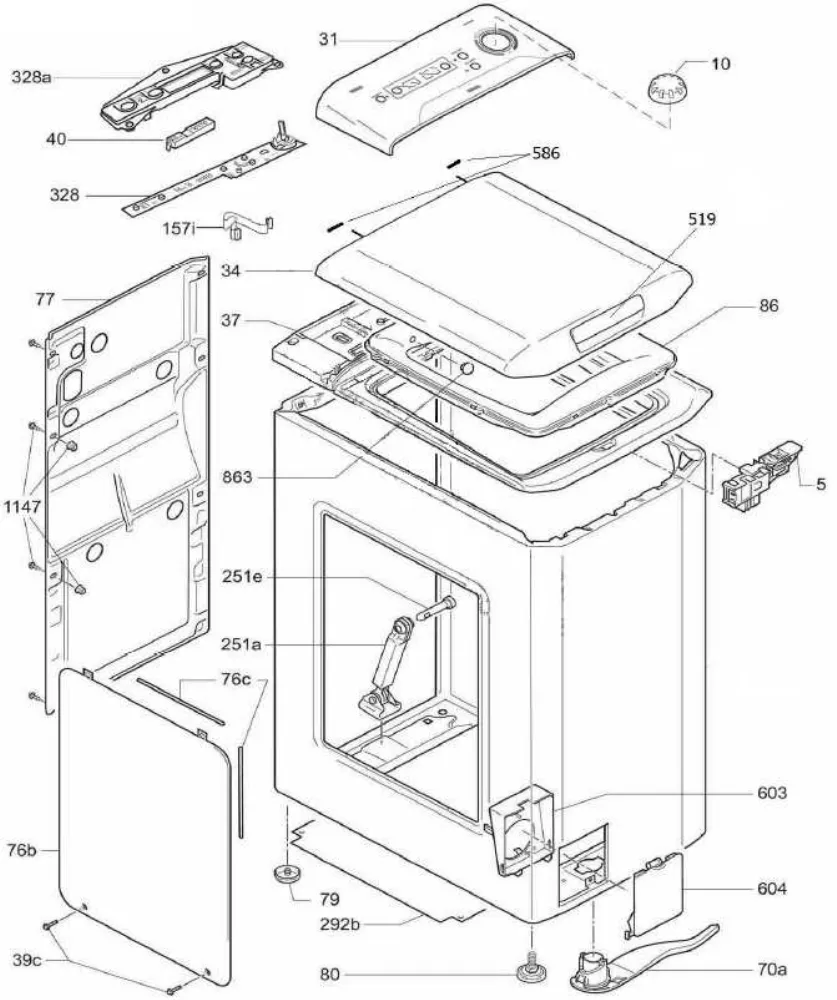

Vue éclatée lave linge SABA LTS61215 31006657
Découvrez la vue éclatée complète lave linge SABA LTS61215 31006657, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SABA LTS61215 31006657 et éviter les pannes imprévues. 53 pièces référencées.

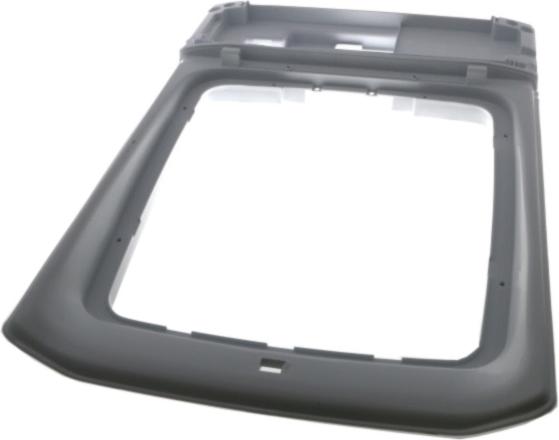

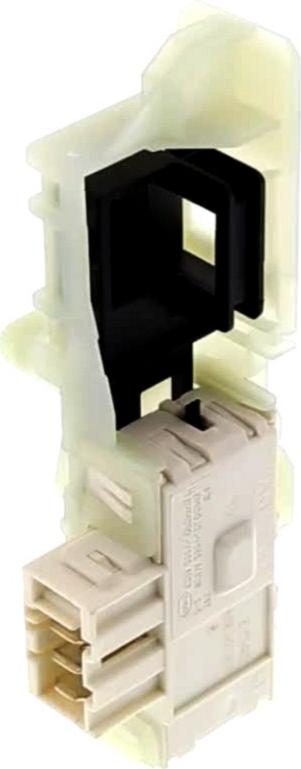

Cette vue éclatée SABA LTS61215 31006657 référence 53 pièces détachées, dont securite lave-linge porte, couvercle lave-linge, cadre lave-linge superieur blanc, avec leur position sur le schéma constructeur.
Réparer son lave-linge SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

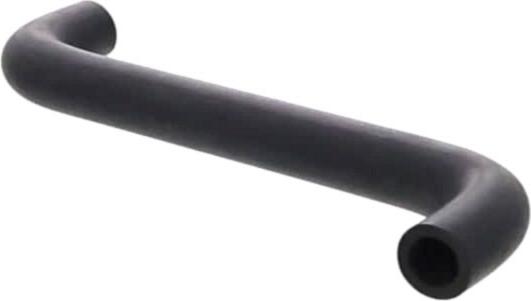

Sur cette vue : DURITE Lave-Linge VAPEUR (repère 74, 17.32 €) · COLLIER Lave-Linge DURITE (repère 114, 7.74 €) · DURITE Lave-Linge Electrovanne (repère 132, 18.62 €) · COLLIER 15mm (repère 139, 8.18 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

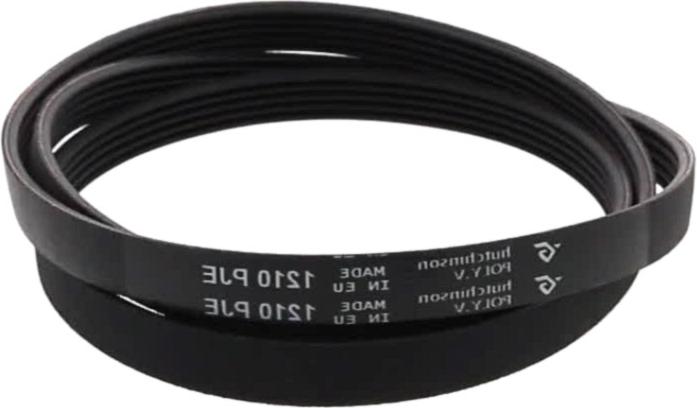

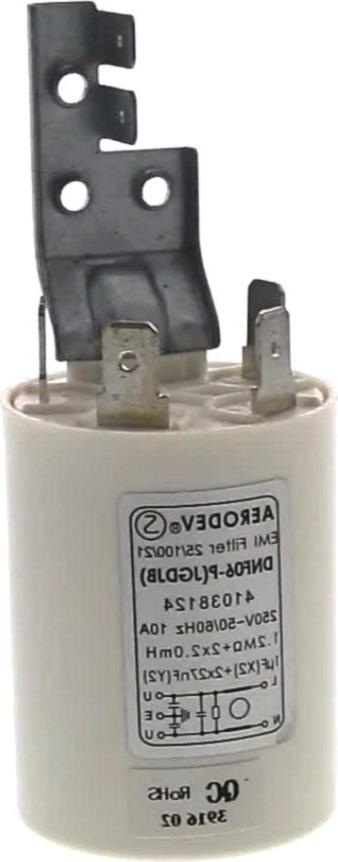

Sur cette vue : CONDENSATEUR ANTIPARASITE 10A 115/250V 1.0UF(X2) (repère 164, 33.5 €) · COURROIE Lave-Linge 1210J5 MAEL 1215EPJ5 (repère 292, 22.8 €).
Ne vidange plus

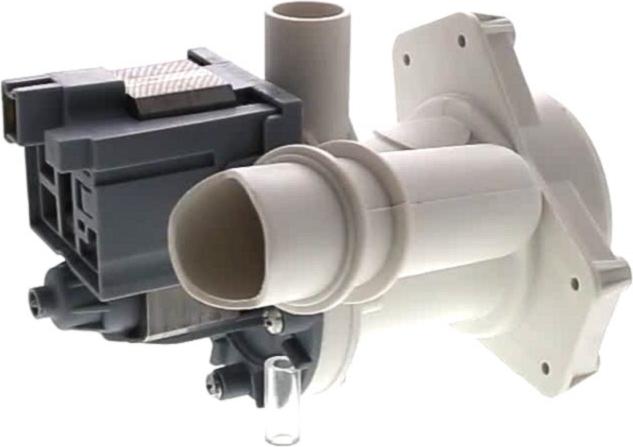

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

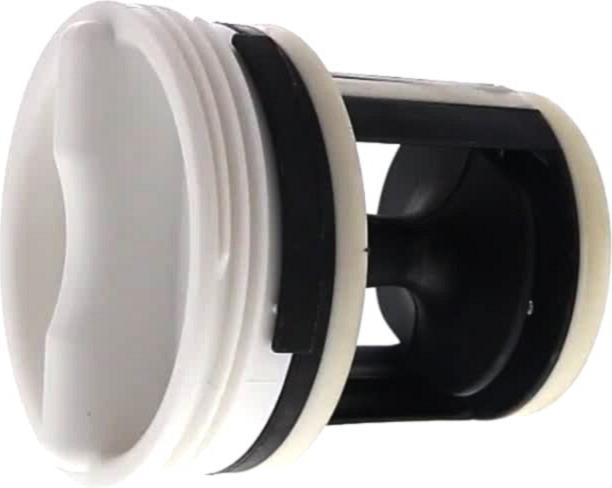

Sur cette vue : BOUCHON Lave-Linge POMPE VIDANGE (repère 94, 21.9 €) · CORPS Lave-Linge FILTRE VIDANGE (repère 97, 26.45 €) · TUYAU Lave-Linge VIDANGE (repère 138, 15.31 €) · CROSSE Lave-Linge TUYAU DE VIDANGE (repère 138, 10.23 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

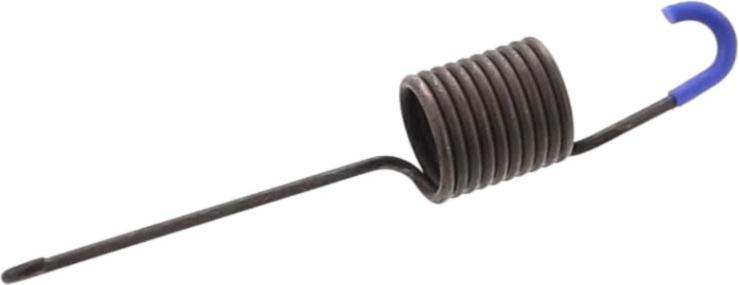

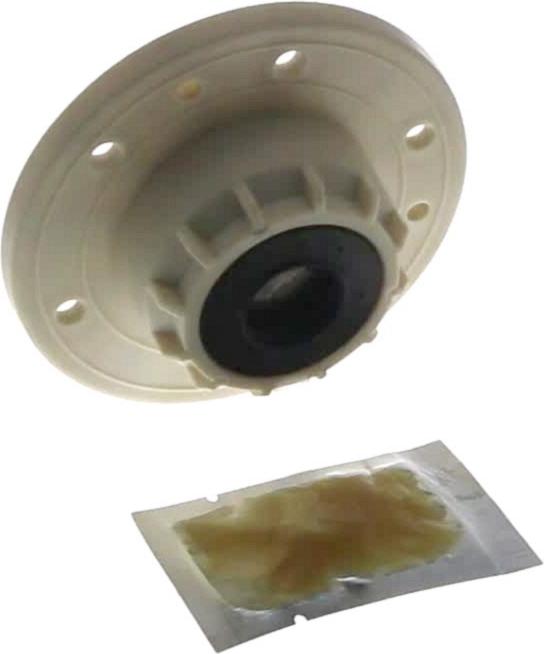

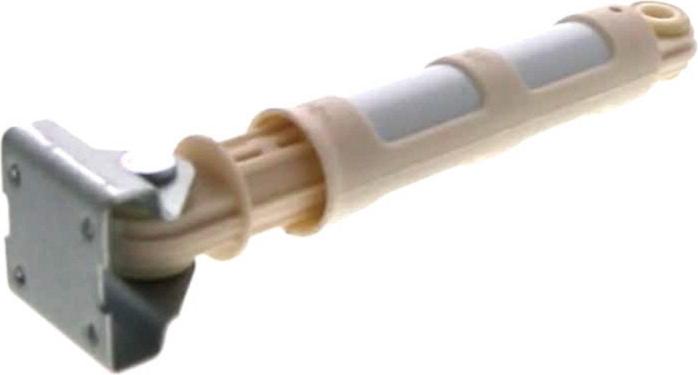

Sur cette vue : RESSORT Lave-Linge (repère 242, 20.94 €) · AXE Lave-Linge AMORTISSEUR (repère 251, 12.18 €) · AMORTISSEUR Lave-Linge 100N (repère 251, 19.07 €) · PALIER Lave-Linge Droit OU Gauche (repère 842, 26.32 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

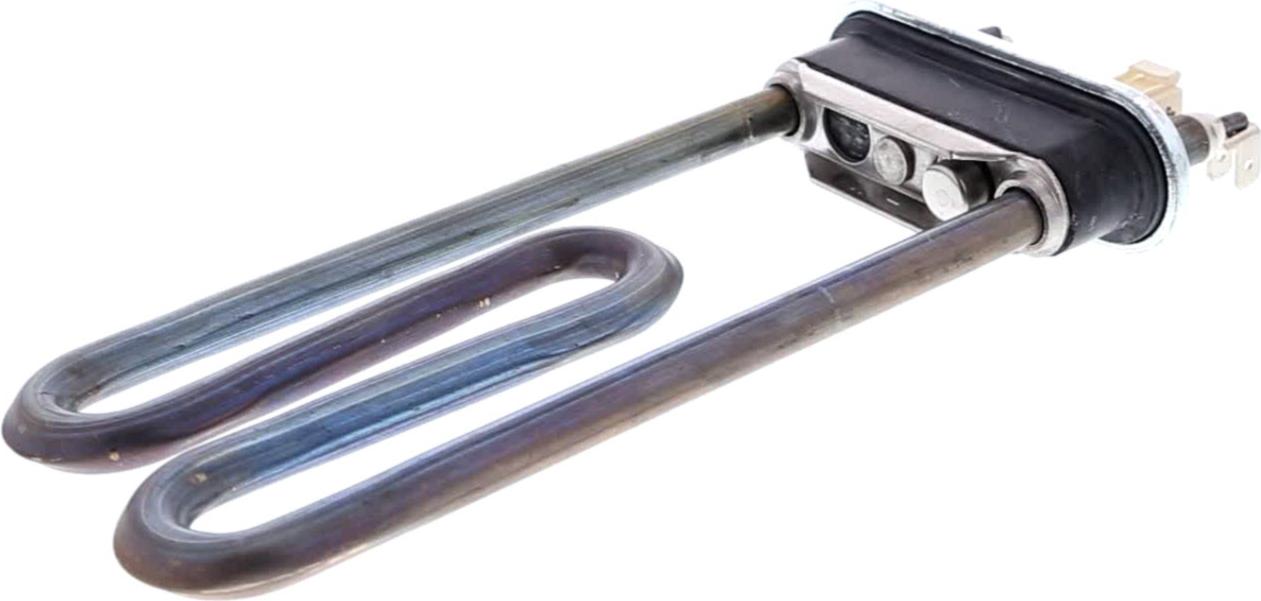

Sur cette vue : RESISTANCE Lave-Linge + CTN 1300w (repère 286, 54.47 €) · SONDE Lave-Linge CTN10/06 550721980 (repère 287, 21.06 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CORPS Lave-Linge FILTRE VIDANGE (repère 97, 26.45 €) · CONDENSATEUR ANTIPARASITE 10A 115/250V 1.0UF(X2) (repère 164, 33.5 €) · JOINT Lave-Linge CUVE (repère 215, 23.14 €) · AXE Lave-Linge AMORTISSEUR (repère 251, 12.18 €) · AMORTISSEUR Lave-Linge 100N (repère 251, 19.07 €) · JOINT Lave-Linge CHARGEMENT (repère 271, 34.29 €) · COURROIE Lave-Linge 1210J5 MAEL 1215EPJ5 (repère 292, 22.8 €) · PALIER Lave-Linge Droit OU Gauche (repère 842, 26.32 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
